DCDC设计基础（2）

上篇文章说到线性电源LDO

那么LDO需要关注什么指标呢？

PSRR电源抑制比

即Power Supply Rejection Ratio

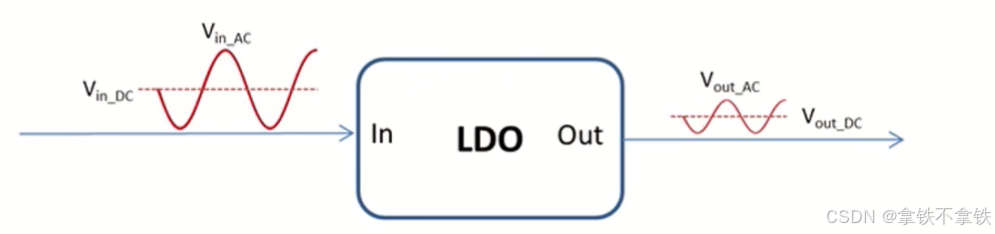

PSRR是衡量输入电压纹波对输出电压纹波影响的指标

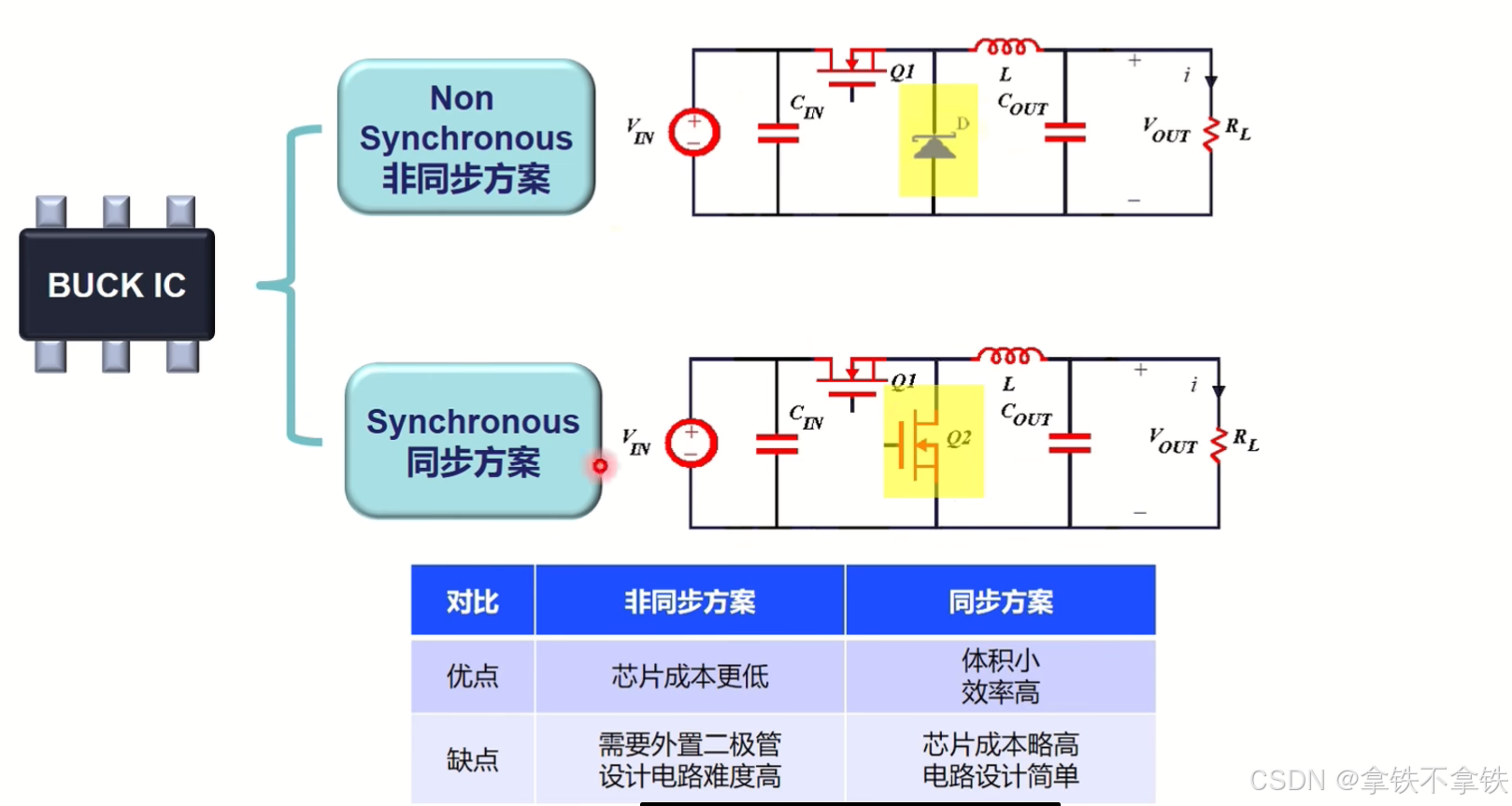

开关电源BUCK：芯片方案

非同步降压转换器（Non-synchronous Buck Converter）

通常使用一个开关管（如MOSFET）和一个肖特基二极管来实现电压转换

当开关管导通时，输入电压通过开关管和电感向负载供电，同时电感储存能量。

当开关管关闭时，电感中储存的能量通过自由轮流二极管释放给负载，维持输出电压。

 同步降压转换器（Synchronous Buck Converter）

同步降压转换器使用两个开关管（通常都是MOSFET）来实现电压转换，其中一个作为高侧开关，另一个作为低侧开关。

当高侧开关导通时，输入电压通过高侧开关和电感向负载供电，同时电感储存能量。

当高侧开关关闭时，电感中储存的能量通过低侧开关释放给负载，维持输出电压。

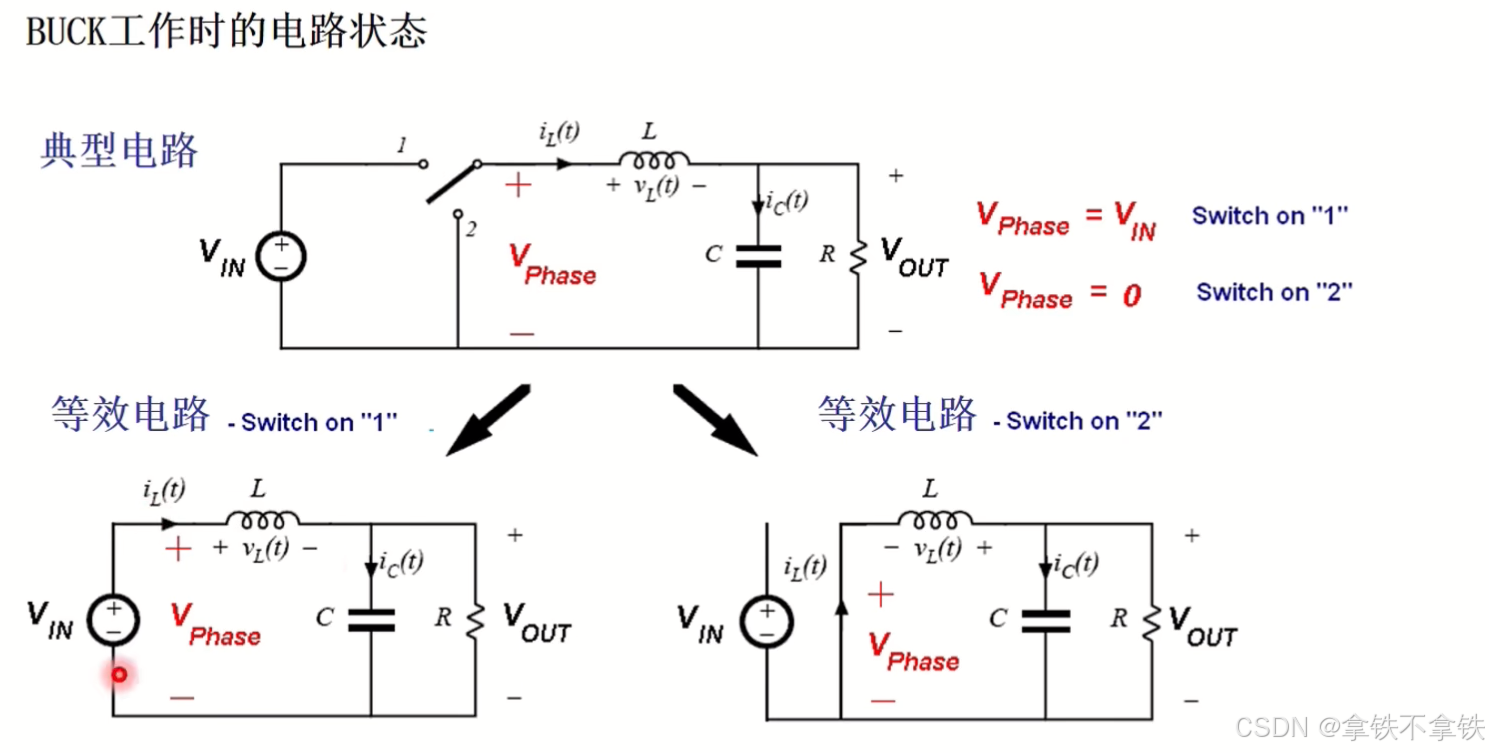

BUCK降压工作原理

当开关打到2时，后面的负载能量由电感L和储能的输出电容提供。

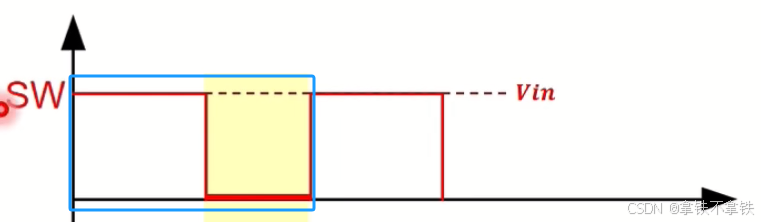

波形分析

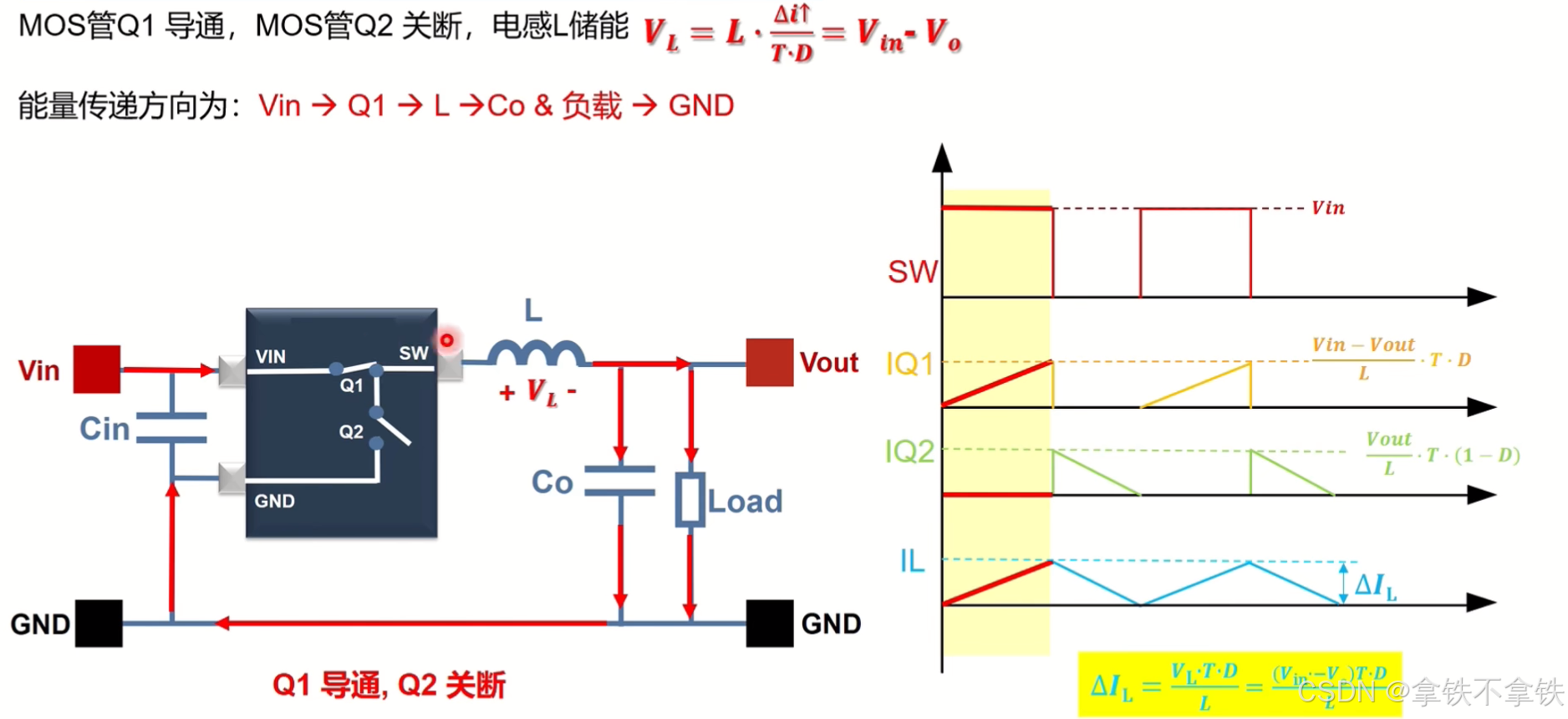

第一种情况：MOSFEAT的Q1导通

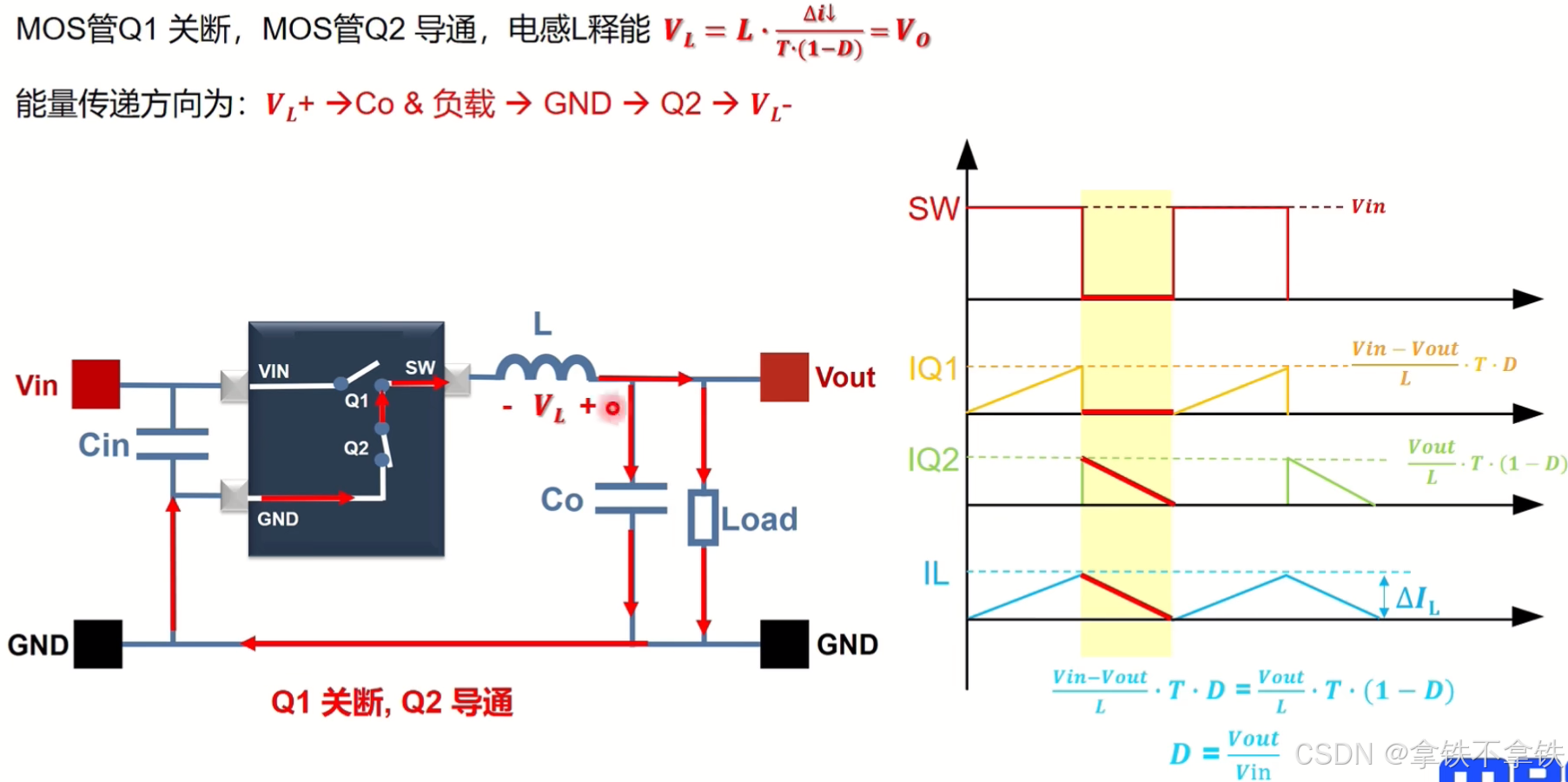

第二种情况：MOSFEAT的Q2导通

这个D是占空比。

 即输入电压占一个周期里的比例

BUCK各器件的电压和电流的关系

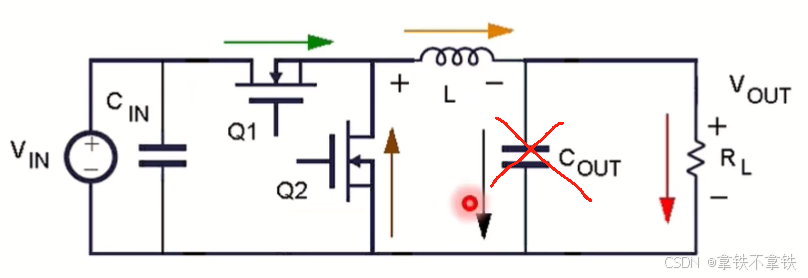

首先，电感的平均电流 = 输出负载的电流

因为通过KCL我们可以得到电感的平均电流肯定是流向电容和负载的。但是由于电容隔直流通交流的特性，平均电流属于直流电，因此不流过电容，可以看成断路。所以电感的电流基本都流向负载。

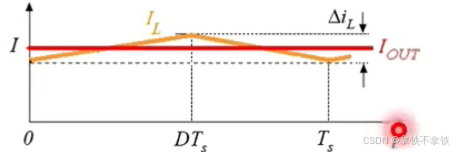

可以看出电感的平均电流呈现锯齿状三角波

那电感电流这个纹波值有多大呢？即这个三角波的最大最小差值有多大呢？

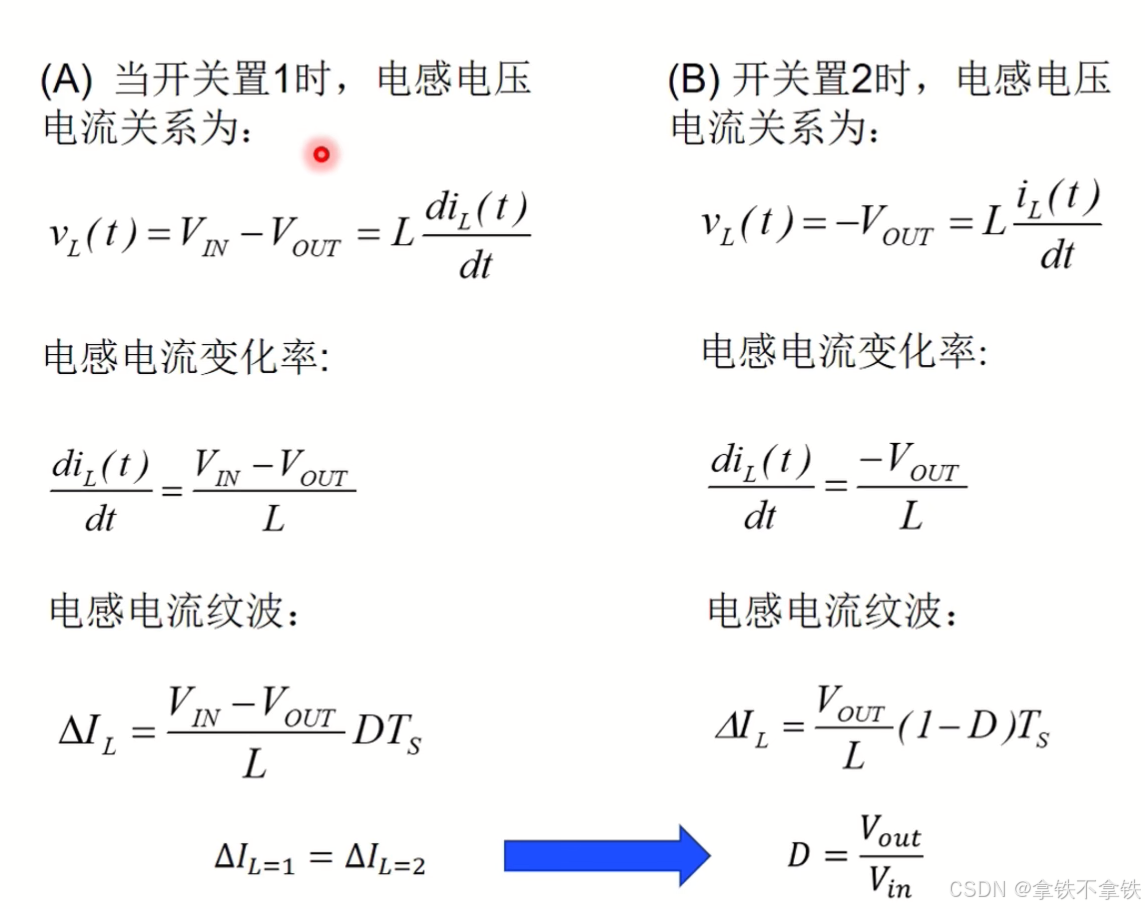

推导过程:频率的导数是周期，反映的是电感充能和释放的总时间Vout/Vin是占空比，反映充放时间比例。（Vin - Vout）/L是电流变化率。

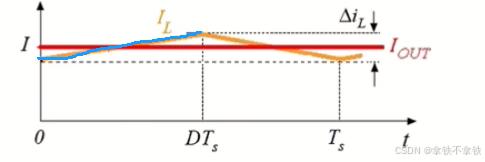

从这个图可以看出，电感电流与输出电流的一个差值，就全都落在这个输出电容上。

所以输出电容的电流等于电感纹波电流。

这个图也能得到电感峰值电流为Iout+ΔIL/2

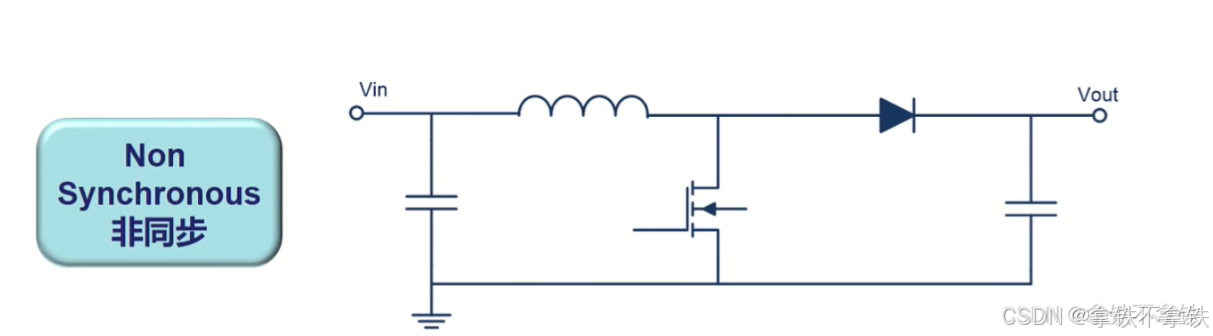

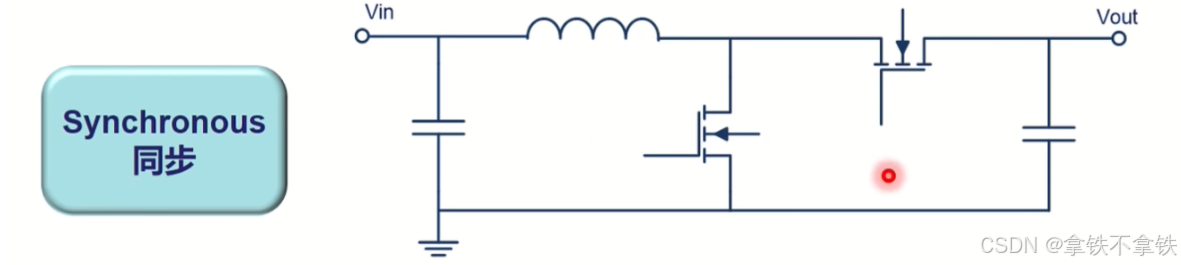

BOOST升压

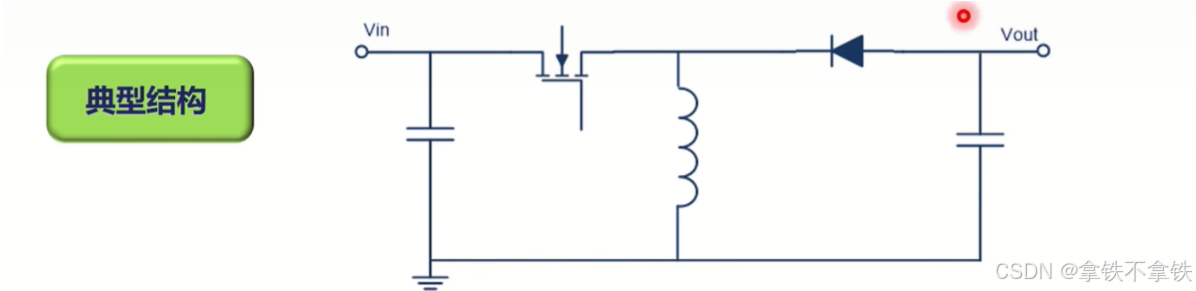

BUCK-BOOST升降压电路

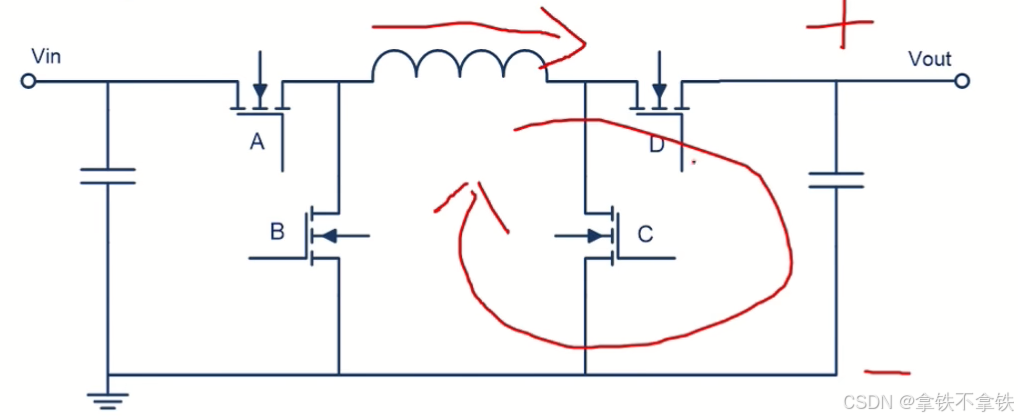

四开关模型

第一阶段：A与C打开，那么此时电感储存能量

第二阶段，B与D打开，电感流向可以判断电压输出上正下负。

下篇文章继续讲！
