网口电路设计

1·网口

网口特点：高速，低延时，稳定性，可维护性，层次结构。

2·大概电路设计

如图：

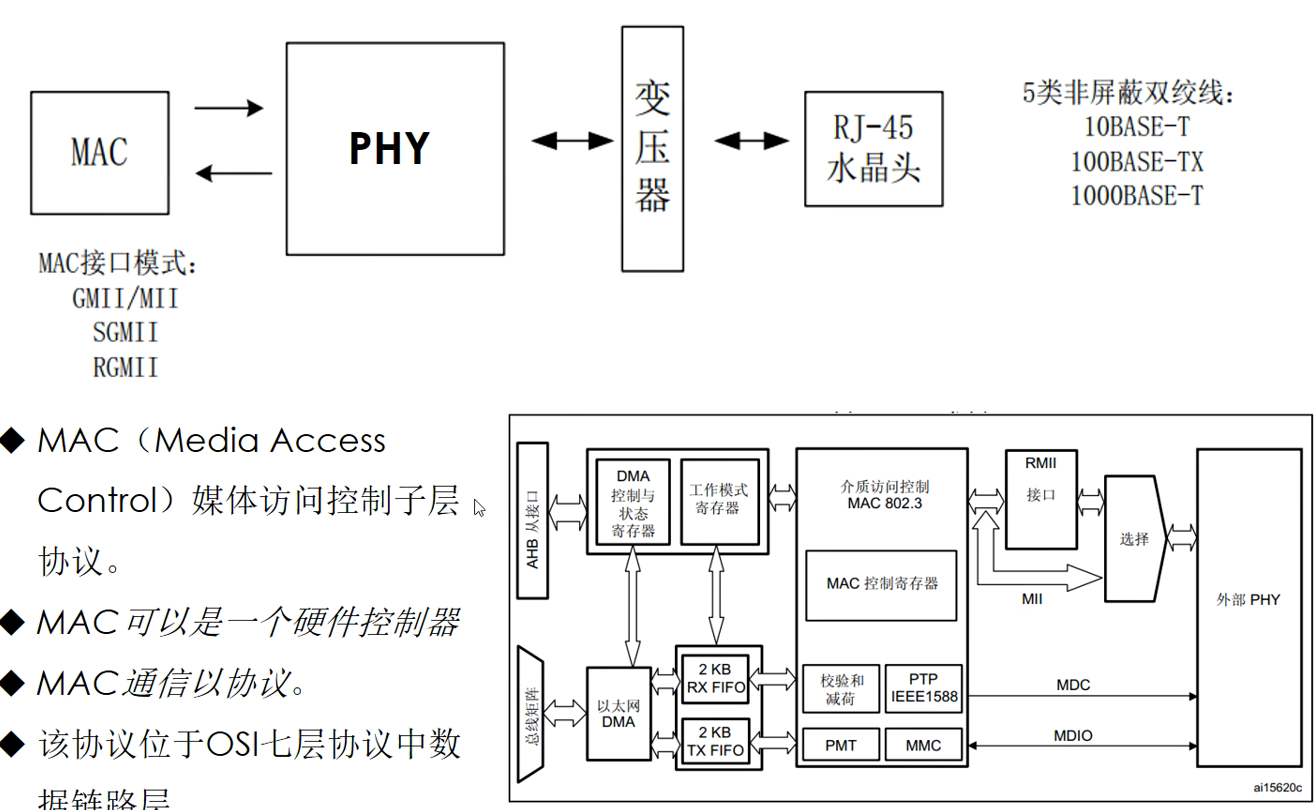

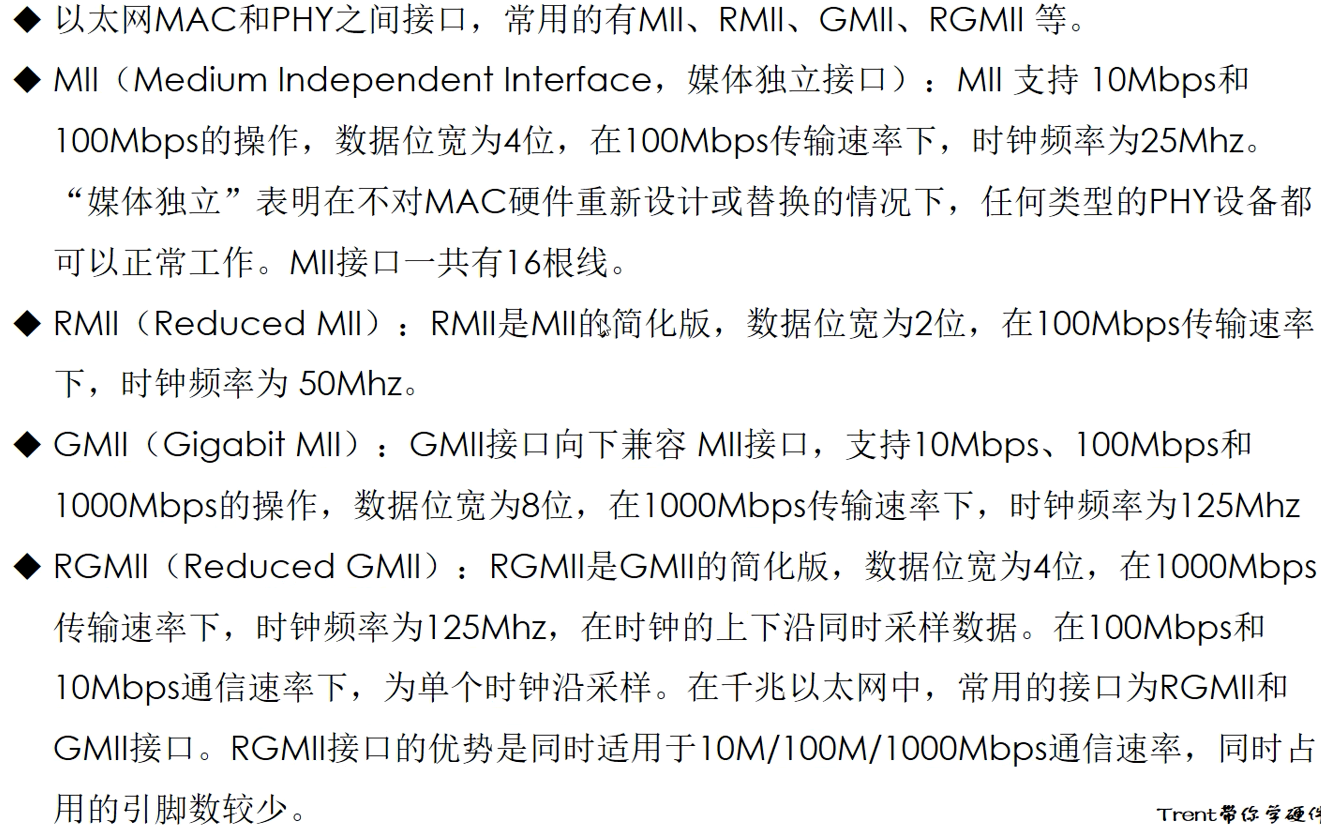

MAC和PHY接口模式详细介绍：

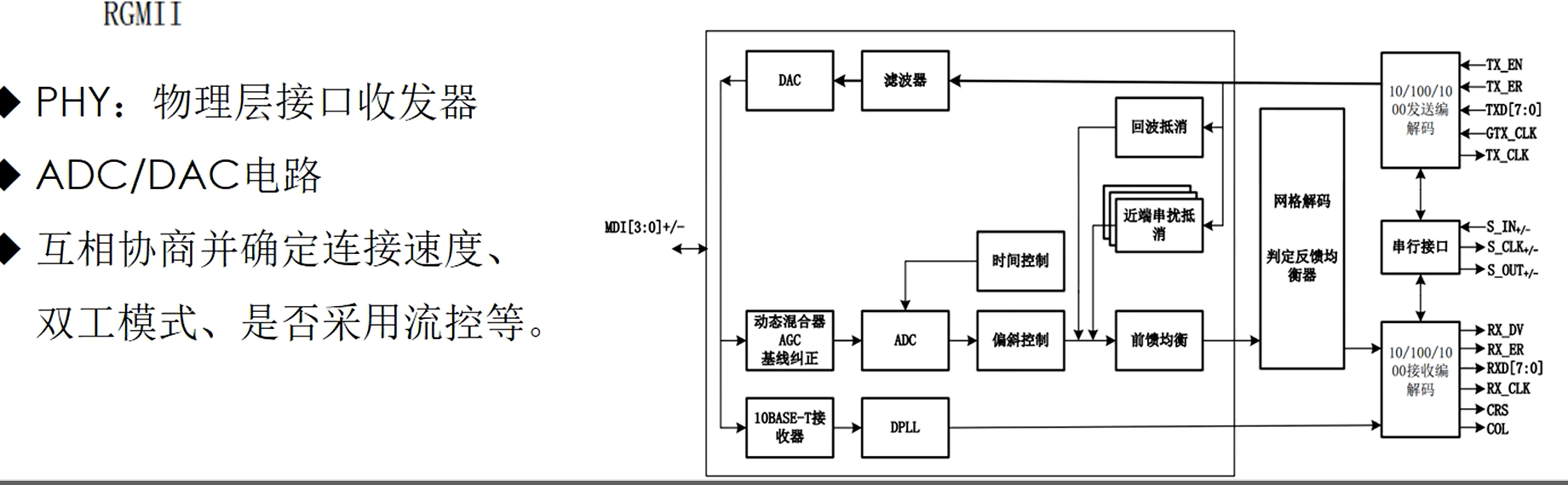

PHY的介绍：



PHY实际上就是ADC/DAC电路。

注：我们主要的设计也是在PHY的外围电路进行设计。

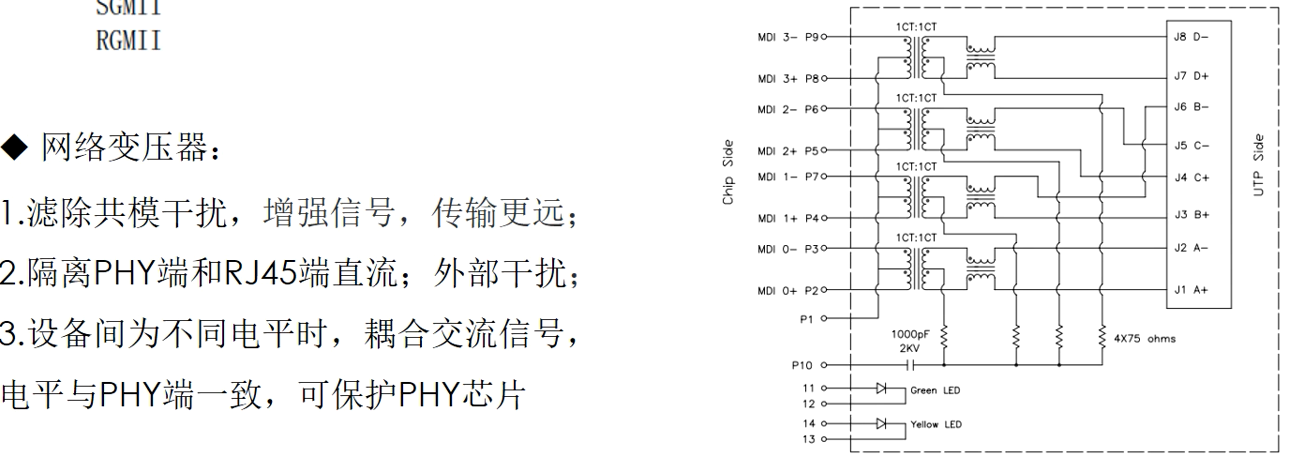

变压器功能介绍：



网口介绍：

主要关注的点，网线接口的闪烁灯，闪烁所表示的意思，以及网口内部接口线路设计时要注意别看错了。

3·具体电路设计

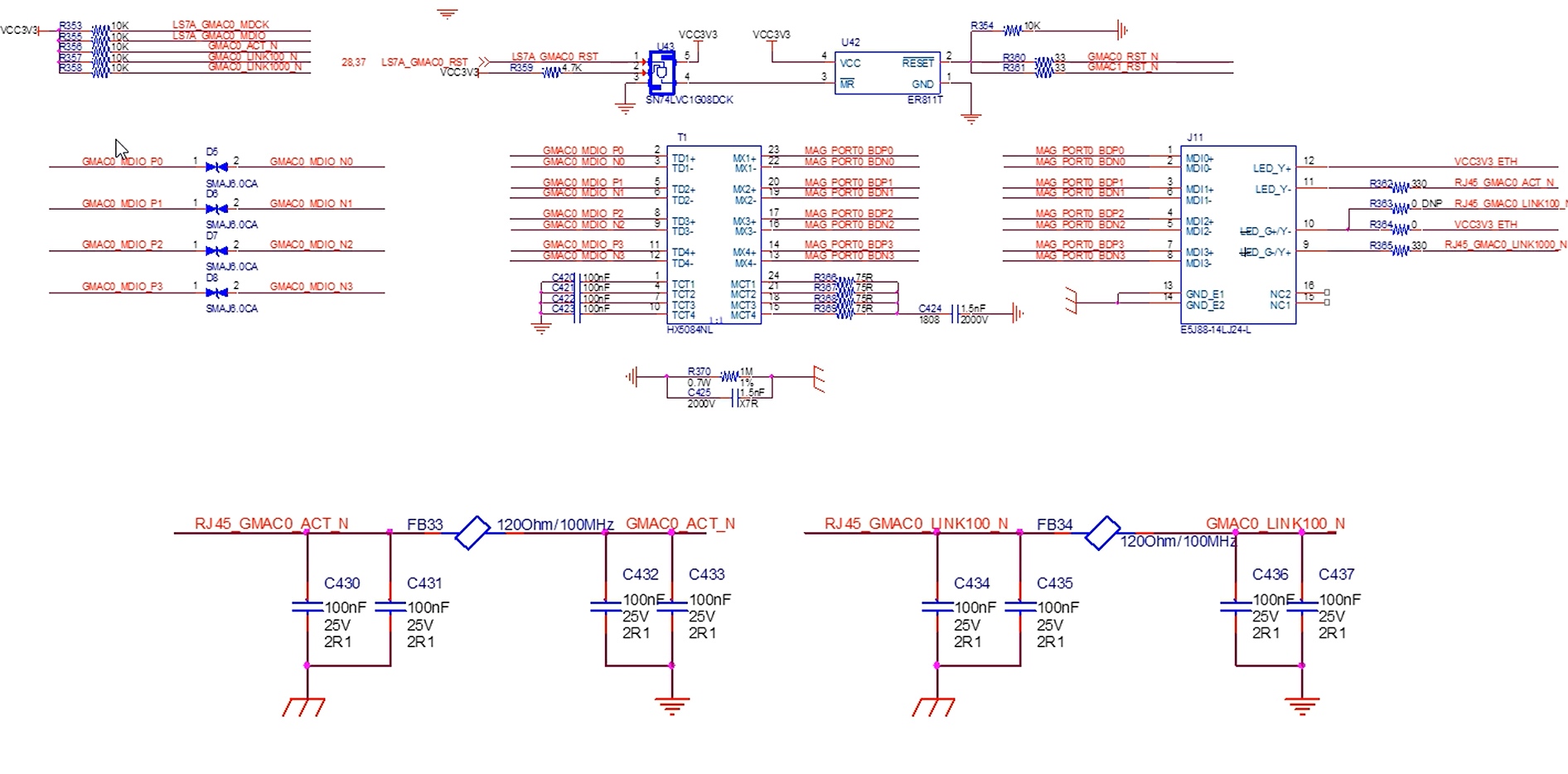

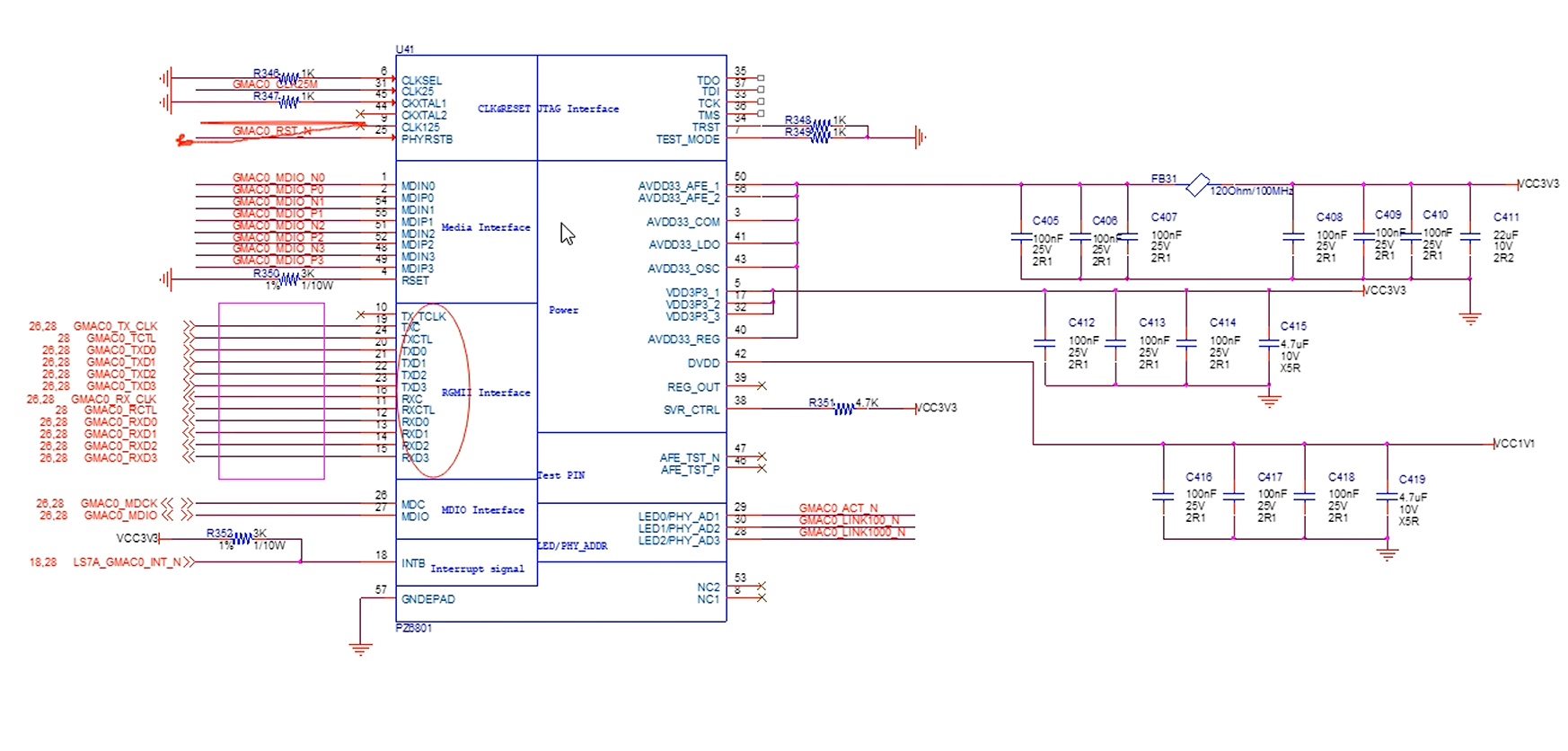

对上面原理图的介绍：以后再补

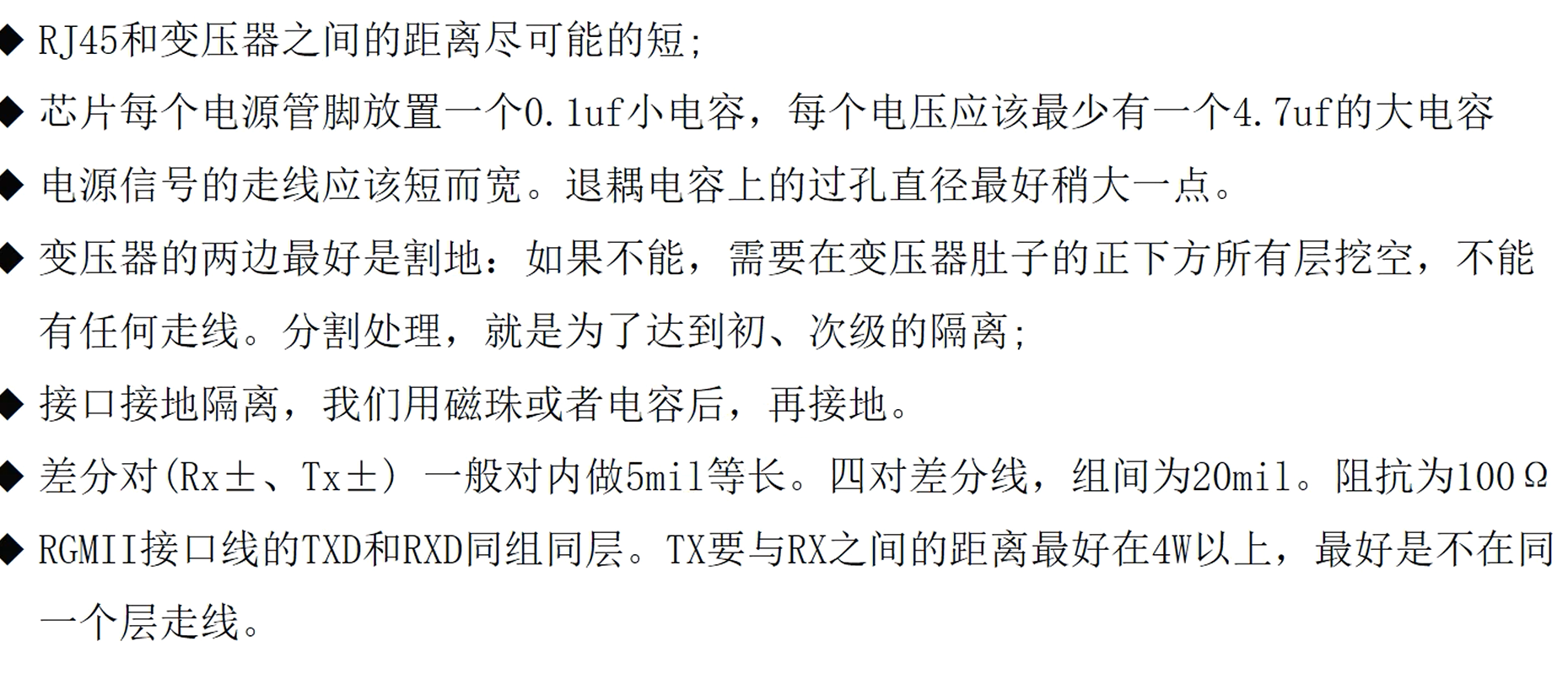

 走线建议：
