简单介绍：

责任链模式的核心是解决一组服务中的先后执行处理关系，就有点像你没钱花了，需要家庭财务支出审批，10块钱以下找闺女审批，100块钱先闺女审批再媳妇审批。你可以理解想象成当你要跳槽的时候被安排的明明白白的被各个领导签字放行。
有点类似于丢手绢

案例场景模拟

我们来模拟项目上线时，从下到上，组长，项目经理，总经理等一层层向上审批

模拟审核服务：

一个authmap存储数据
queryAuthInfo获取map中的数据
auth审核，存放数据到map

代码如下：

这里面提供了两个接口一个是查询审核结果(queryAuthInfo)、另外一个是处理审核(auth)。
这部分是把由谁审核的和审核的单子ID作为唯一key值记录到内存Map结构中。

public class AuthService {

    private static Map<String, Date> authMap = new ConcurrentHashMap<String, Date>();

    public static Date queryAuthInfo(String uId, String orderId) {
        return authMap.get(uId.concat(orderId));
    }

    public static void auth(String uId, String orderId) {
        authMap.put(uId.concat(orderId), new Date());
    }

}

ifelse实现

doAuth方法：查验审核流程到了哪一级,例如待三级审核，待二级人员审核，审核完成等等每次查验完返回封装好的AuthInfo
代码如下：

public class AuthController {

    private SimpleDateFormat f = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");// 时间格式化

    public AuthInfo doAuth(String uId, String orderId, Date authDate) throws ParseException {

        // 三级审批
        Date date = AuthService.queryAuthInfo("1000013", orderId);
        if (null == date) return new AuthInfo("0001", "单号：", orderId, " 状态：待三级审批负责人 ", "王工");

        // 二级审批
        if (authDate.after(f.parse("2020-06-01 00:00:00")) && authDate.before(f.parse("2020-06-25 23:59:59"))) {
            date = AuthService.queryAuthInfo("1000012", orderId);
            if (null == date) return new AuthInfo("0001", "单号：", orderId, " 状态：待二级审批负责人 ", "张经理");
        }

        // 一级审批
        if (authDate.after(f.parse("2020-06-11 00:00:00")) && authDate.before(f.parse("2020-06-20 23:59:59"))) {
            date = AuthService.queryAuthInfo("1000011", orderId);
            if (null == date) return new AuthInfo("0001", "单号：", orderId, " 状态：待一级审批负责人 ", "段总");
        }

        return new AuthInfo("0001", "单号：", orderId, " 状态：审批完成");
    }

}

测试验证：

具体流程：先查验审核状态，再进行对应层级的审核，直到审核完成·

@Test
public void test_AuthController() throws ParseException {
    AuthController authController = new AuthController();

    // 模拟三级负责人审批
    logger.info("测试结果：{}", JSON.toJSONString(authController.doAuth("小傅哥", "1000998004813441", new Date())));
    logger.info("测试结果：{}", "模拟三级负责人审批，王工");
    AuthService.auth("1000013", "1000998004813441");

    // 模拟二级负责人审批
    logger.info("测试结果：{}", JSON.toJSONString(authController.doAuth("小傅哥", "1000998004813441", new Date())));
    logger.info("测试结果：{}", "模拟二级负责人审批，张经理");
    AuthService.auth("1000012", "1000998004813441");

    // 模拟一级负责人审批
    logger.info("测试结果：{}", JSON.toJSONString(authController.doAuth("小傅哥", "1000998004813441", new Date())));
    logger.info("测试结果：{}", "模拟一级负责人审批，段总");
    AuthService.auth("1000011", "1000998004813441");

    logger.info("测试结果：{}", "审批完成");
}

责任链模式实现

工程及模型

工程结构：
- 一个责任链抽象类，
- 三个责任链实现类对应三个层级审批，如果想添加层级直接编写一个新的实现类即可，代码易于扩展
- AuthInfo返回审核信息

itstack-demo-design-13-02
└── src
    └── main
        └── java
            └── org.itstack.demo.design
                ├── impl
                │    ├── Level1AuthLink.java
                │    ├── Level2AuthLink.java
                │    └── Level3AuthLink.java
                ├── AuthInfo.java
                └── AuthLink.java

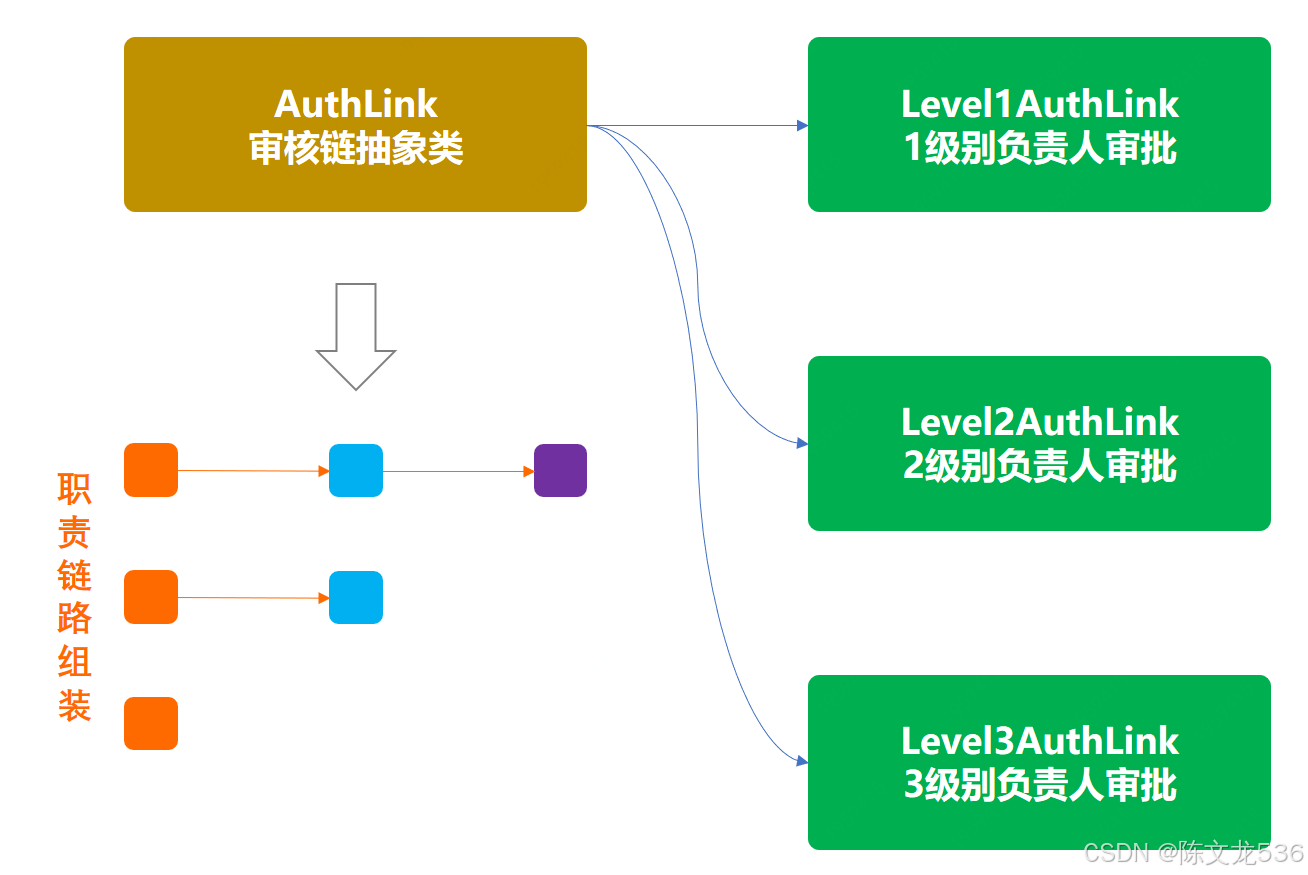

责任链模型结构

代码实现

责任链中返回的审核信息定义：

public class AuthInfo {

    private String code;
    private String info = "";

    public AuthInfo(String code, String ...infos) {
        this.code = code;
        for (String str:infos){
            this.info = this.info.concat(str);
        }
    }

    // ...get/set
}

链路抽象类定义
提供appendNext方法，可以链接到其他链路的实现类对象
doAuth方法：查看当前审核流程，每一个层级需实现自己的业务

public abstract class AuthLink {

    protected Logger logger = LoggerFactory.getLogger(AuthLink.class);

    protected SimpleDateFormat f = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");// 时间格式化
    protected String levelUserId;                           // 级别人员ID
    protected String levelUserName;                         // 级别人员姓名
    private AuthLink next;                                  // 责任链

    public AuthLink(String levelUserId, String levelUserName) {
        this.levelUserId = levelUserId;
        this.levelUserName = levelUserName;
    }

    public AuthLink next() {
        return next;
    }

    public AuthLink appendNext(AuthLink next) {
        this.next = next;
        return this;
    }

    public abstract AuthInfo doAuth(String uId, String orderId, Date authDate);

}

三个审核实现类

Level1AuthLink

public class Level1AuthLink extends AuthLink {

    public Level1AuthLink(String levelUserId, String levelUserName) {
        super(levelUserId, levelUserName);
    }

    public AuthInfo doAuth(String uId, String orderId, Date authDate) {
        Date date = AuthService.queryAuthInfo(levelUserId, orderId);
        if (null == date) {
            return new AuthInfo("0001", "单号：", orderId, " 状态：待一级审批负责人 ", levelUserName);
        }
        AuthLink next = super.next();
        if (null == next) {
            return new AuthInfo("0000", "单号：", orderId, " 状态：一级审批完成负责人", " 时间：", f.format(date), " 审批人：", levelUserName);
        }

        return next.doAuth(uId, orderId, authDate);
    }

}

Level2AuthLink
根据AuthService的queryAuthInfo接口，查询date，date用来表示当前层级是否被审核过
若没被审核过，返回当前二级待审核。
若被审核过，且没有后续链路，则反馈审核完成
如果有后续链路，继续后续链路的审核

public class Level2AuthLink extends AuthLink {

    private Date beginDate = f.parse("2020-06-11 00:00:00");
    private Date endDate = f.parse("2020-06-20 23:59:59");

    public Level2AuthLink(String levelUserId, String levelUserName) throws ParseException {
        super(levelUserId, levelUserName);
    }

    public AuthInfo doAuth(String uId, String orderId, Date authDate) {
        Date date = AuthService.queryAuthInfo(levelUserId, orderId);
        if (null == date) {
            return new AuthInfo("0001", "单号：", orderId, " 状态：待二级审批负责人 ", levelUserName);
        }
        AuthLink next = super.next();
        if (null == next) {
            return new AuthInfo("0000", "单号：", orderId, " 状态：二级审批完成负责人", " 时间：", f.format(date), " 审批人：", levelUserName);
        }

        if (authDate.before(beginDate) || authDate.after(endDate)) {
            return new AuthInfo("0000", "单号：", orderId, " 状态：二级审批完成负责人", " 时间：", f.format(date), " 审批人：", levelUserName);
        }

        return next.doAuth(uId, orderId, authDate);
    }

}

Level3AuthLink
根据AuthService的queryAuthInfo接口，查询date，date用来表示当前层级是否被审核过
若没被审核过，返回当前三级待审核。
若被审核过，且没有后续链路，则反馈审核完成
如果有后续链路，继续后续链路的审核

public class Level3AuthLink extends AuthLink {

    private Date beginDate = f.parse("2020-06-01 00:00:00");
    private Date endDate = f.parse("2020-06-25 23:59:59");

    public Level3AuthLink(String levelUserId, String levelUserName) throws ParseException {
        super(levelUserId, levelUserName);
    }

    public AuthInfo doAuth(String uId, String orderId, Date authDate) {
        Date date = AuthService.queryAuthInfo(levelUserId, orderId);
        if (null == date) {
            return new AuthInfo("0001", "单号：", orderId, " 状态：待三级审批负责人 ", levelUserName);
        }
        AuthLink next = super.next();
        if (null == next) {
            return new AuthInfo("0000", "单号：", orderId, " 状态：三级审批负责人完成", " 时间：", f.format(date), " 审批人：", levelUserName);
        }

        if (authDate.before(beginDate) || authDate.after(endDate)) {
            return new AuthInfo("0000", "单号：", orderId, " 状态：三级审批负责人完成", " 时间：", f.format(date), " 审批人：", levelUserName);
        }

        return next.doAuth(uId, orderId, authDate);
    }

}

如上三个类；Level1AuthLink、Level2AuthLink、Level3AuthLink，实现了不同的审核级别处理的简单逻辑。
例如第一个审核类中会先判断是否审核通过，如果没有审核通过则返回结果给调用方，引导去审核。（这里简单模拟审核后有时间信息不为空，作为判断条件）
判断完成后获取下一个审核节点；super.next();，如果不存在下一个节点，则直接返回结果。
之后是根据不同的业务时间段进行判断是否需要，二级和一级的审核。
最后返回下一个审核结果；next.doAuth(uId, orderId, authDate);，有点像递归调用。

测试验证

代码如下：
查验审核流程，等待三级
模拟三级
三级开始审核
查验审核流程，等待二级
模拟二级
二级开始审核
查验审核流程，等待一级
模拟一级
一级审核
审核完成

@Test
public void test_AuthLink() throws ParseException {
    AuthLink authLink = new Level3AuthLink("1000013", "王工")
            .appendNext(new Level2AuthLink("1000012", "张经理")
                    .appendNext(new Level1AuthLink("1000011", "段总")));

    logger.info("测试结果：{}", JSON.toJSONString(authLink.doAuth("小傅哥", "1000998004813441", new Date())));

    // 模拟三级负责人审批
    AuthService.auth("1000013", "1000998004813441");
    logger.info("测试结果：{}", "模拟三级负责人审批，王工");
    logger.info("测试结果：{}", JSON.toJSONString(authLink.doAuth("小傅哥", "1000998004813441", new Date())));

    // 模拟二级负责人审批
    AuthService.auth("1000012", "1000998004813441");
    logger.info("测试结果：{}", "模拟二级负责人审批，张经理");
    logger.info("测试结果：{}", JSON.toJSONString(authLink.doAuth("小傅哥", "1000998004813441", new Date())));

    // 模拟一级负责人审批
    AuthService.auth("1000011", "1000998004813441");
    logger.info("测试结果：{}", "模拟一级负责人审批，段总");
    logger.info("测试结果：{}", JSON.toJSONString(authLink.doAuth("小傅哥", "1000998004813441", new Date())));
}

测试结果

23:49:46.585 [main] INFO  org.itstack.demo.design.test.ApiTest - 测试结果：{"code":"0001","info":"单号：1000998004813441 状态：待三级审批负责人 王工"}
23:49:46.590 [main] INFO  org.itstack.demo.design.test.ApiTest - 测试结果：模拟三级负责人审批，王工
23:49:46.590 [main] INFO  org.itstack.demo.design.test.ApiTest - 测试结果：{"code":"0001","info":"单号：1000998004813441 状态：待二级审批负责人 张经理"}
23:49:46.590 [main] INFO  org.itstack.demo.design.test.ApiTest - 测试结果：模拟二级负责人审批，张经理
23:49:46.590 [main] INFO  org.itstack.demo.design.test.ApiTest - 测试结果：{"code":"0001","info":"单号：1000998004813441 状态：待一级审批负责人 段总"}
23:49:46.590 [main] INFO  org.itstack.demo.design.test.ApiTest - 测试结果：模拟一级负责人审批，段总
23:49:46.590 [main] INFO  org.itstack.demo.design.test.ApiTest - 测试结果：{"code":"0000","info":"单号：1000998004813441 状态：一级审批完成负责人 时间：2020-06-18 23:49:46 审批人：段总"}

Process finished with exit code 0
