STM32CubeIDE跑马灯

1. 实战环节
2. 目的：使用STM32CubeIDE创建基础工程，实现LED0和LED1均每500ms交替闪烁。

能学到：

• 学会使用宏定义的方式控制LED，让代码更简洁
• 学会在工程中创建文件夹和.c/h文件

接着，开始我们的实践操作！

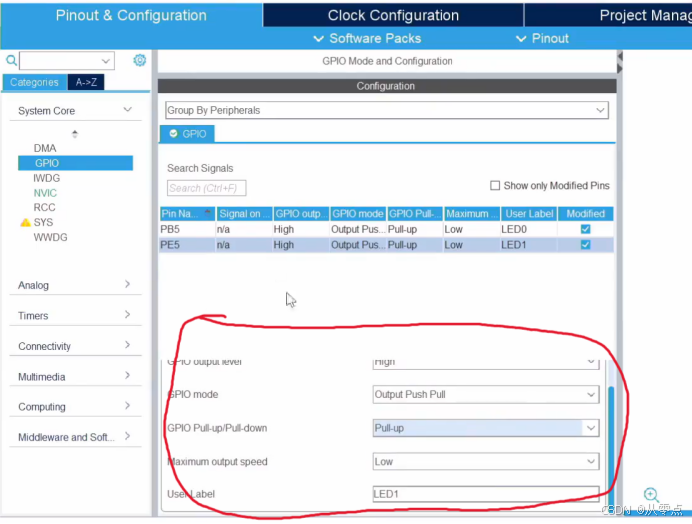

1.按照配置（默认高电平，上拉模式）

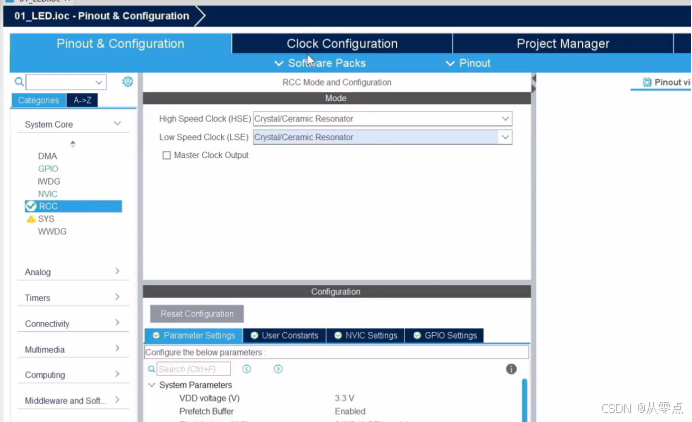

（使用外部时钟）

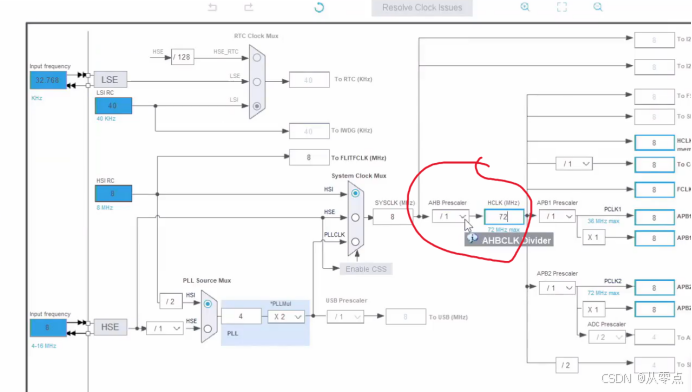

配置时钟频率为72MHZ

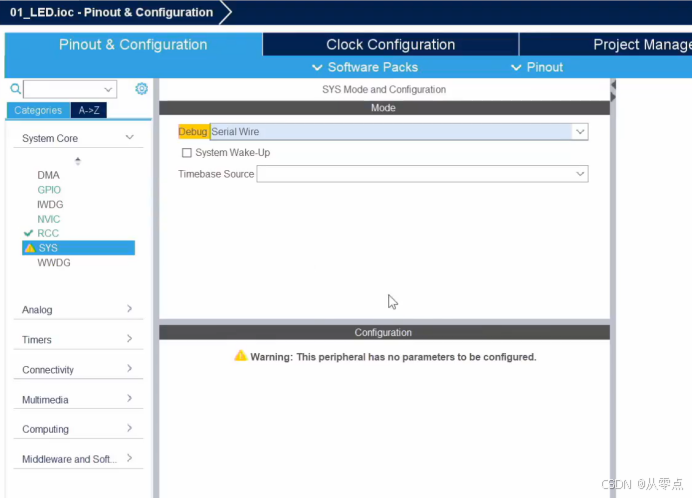

下面来到sys调试接口，选择两线的Serial Wire

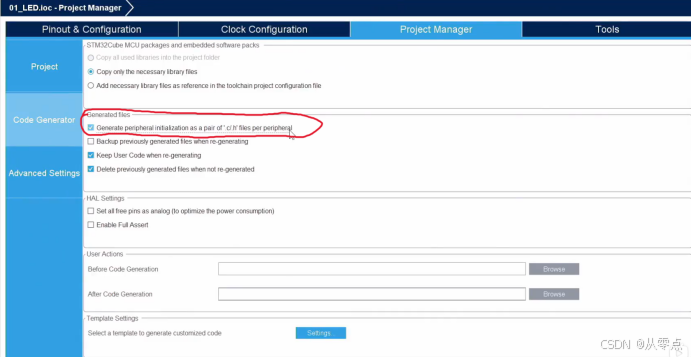

接着我们要生成代码，然后我们生成代码不是直接让他生成，而是.c和.h文件分开放。根据下图操作就可以将.c和.h文件分开存放了

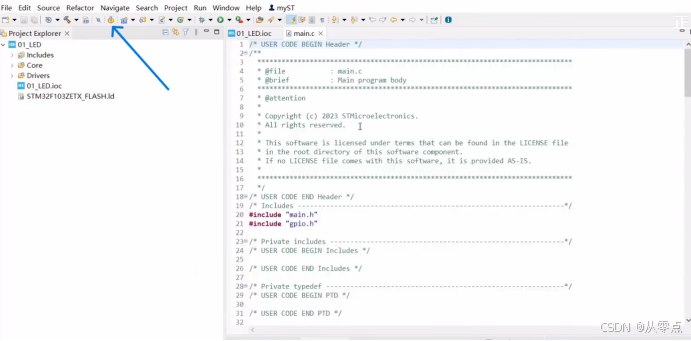

配置完之后，就点击上面黄色的小圆筒

这样代码就生成完了。

接着先创建.c/h文件，再在.c/h文件中写代码（使用宏定义的方式控制LED）

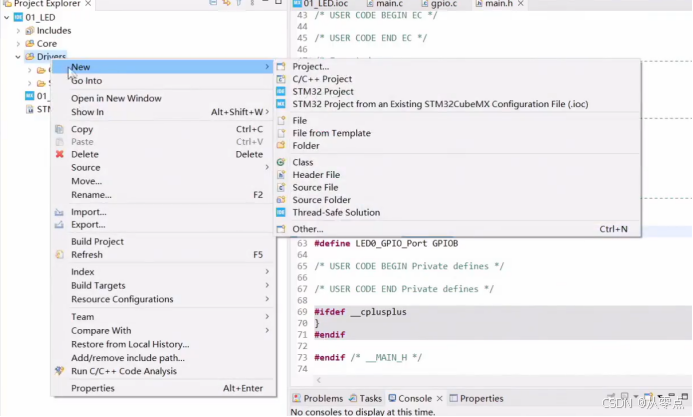

右键Drivers➡New➡Folder，然后文件的Folder name就可以自己命名了（我命名BSP）

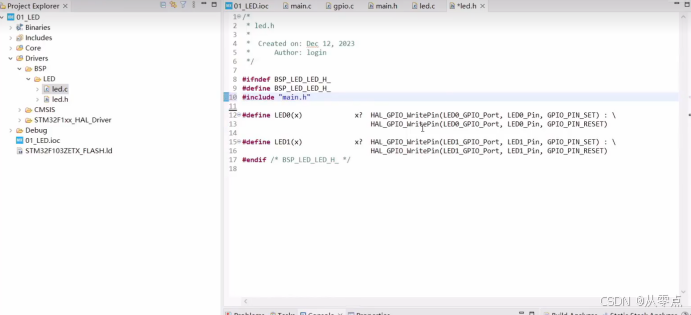

接下来，我们在led.c中写#include “led.h”

#define LED0(x)        x?HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_SET):\

HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_RESET)

因为一行语句太长看着不方便，所以加了一个\，回车，变两行

当x是1时，执行分号前面的HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_SET)

当x是0时，执行分号前面的HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_RESET)

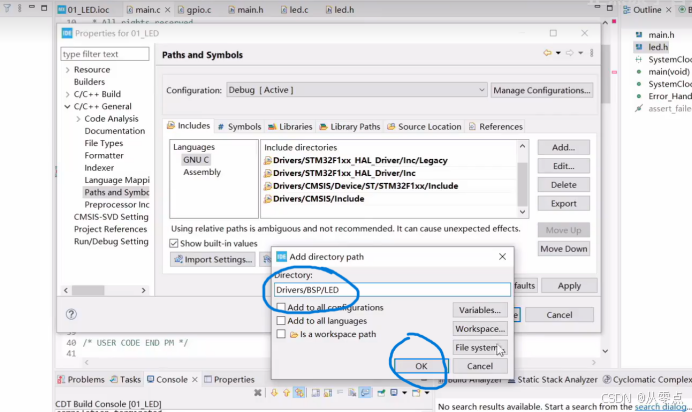

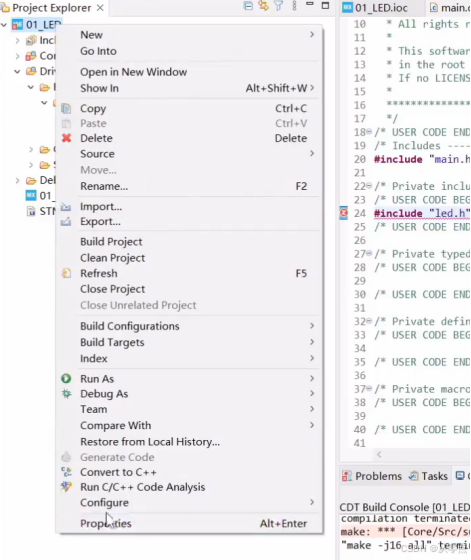

接下来包含led.h的路径，右键01_LED➡Proerties➡C/C++General➡Paths and Symbols➡Add

根据左侧工程栏里的包含关系可以写下图所示路径，ok后，Apply➡Apply and Close

这时候在main.c中写#include”led.h”就可以编译成功不出错了

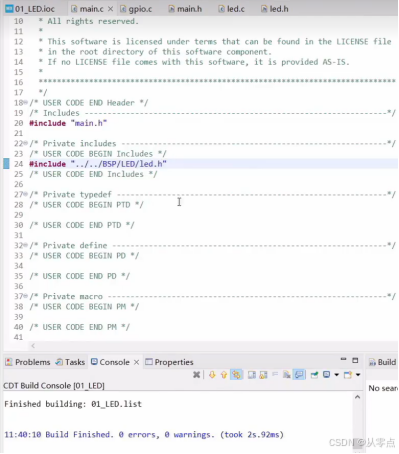

也可以像下图所示的绝对路径的方法，#include”../../BSP/led.h”

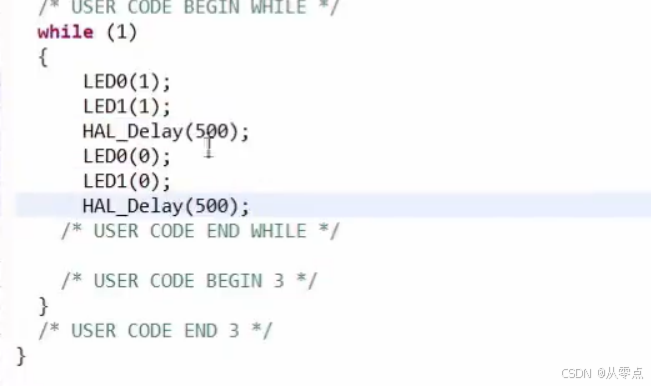

接下来就可以像下图一样写代码，编译，下载了，下载过程跟上一篇文章下的一样，不知道的看我上一篇发的。
