STM32CubeIDE

已于 2024-09-08 19:52:50 修改
阅读量1k 收藏 18
点赞数 9
分类专栏： 嵌入式开发 文章标签： stm32 嵌入式硬件 单片机
于 2024-09-01 23:13:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_45578181/article/details/140939144
版权

文章目录

Stm32CubeIDE

在这里插入图片描述

开发环境介绍

在这里插入图片描述
也就是说IDE是集合了CubeMX 和MDK5的。

区别：
在这里插入图片描述

获取路径

官网：https://www.st.com/en/development-tools/stm32cubeide.html
A盘路径：A盘\6，软件资料\1，软件\6，STM32CubeIDE

JAVA环境路径
官网获取：www.java.com
A盘路径：A盘\6，软件资料\1，软件\6，STM32CubeIDE\JAVA

新建工程

  1. Start
  2. 搜索芯片型号
  4. 输入工程名，其它保持默认，结束。
    在这里插入图片描述
  5. 忽略报错，搜索PF9
    在这里插入图片描述
  6. 点开，选择输出
    在这里插入图片描述
  7. 双击配置GPIO参数
    在这里插入图片描述
  8. 选择默认电平，上下拉，推挽开漏，输出速率。

在这里插入图片描述

  1. 配置RCC晶振。

bypass clock source 旁路时钟源，就是指内部晶振。
crystal resonator 外部晶振。

这里选择外部晶振，取决于你的电路。
在这里插入图片描述

  1. 选择SWD烧录

在这里插入图片描述

  1. 登陆ST账号，下载支持包

点击help -管理软件pacage。
下载407最新支持包。

  1. 点击生成代码

在这里插入图片描述

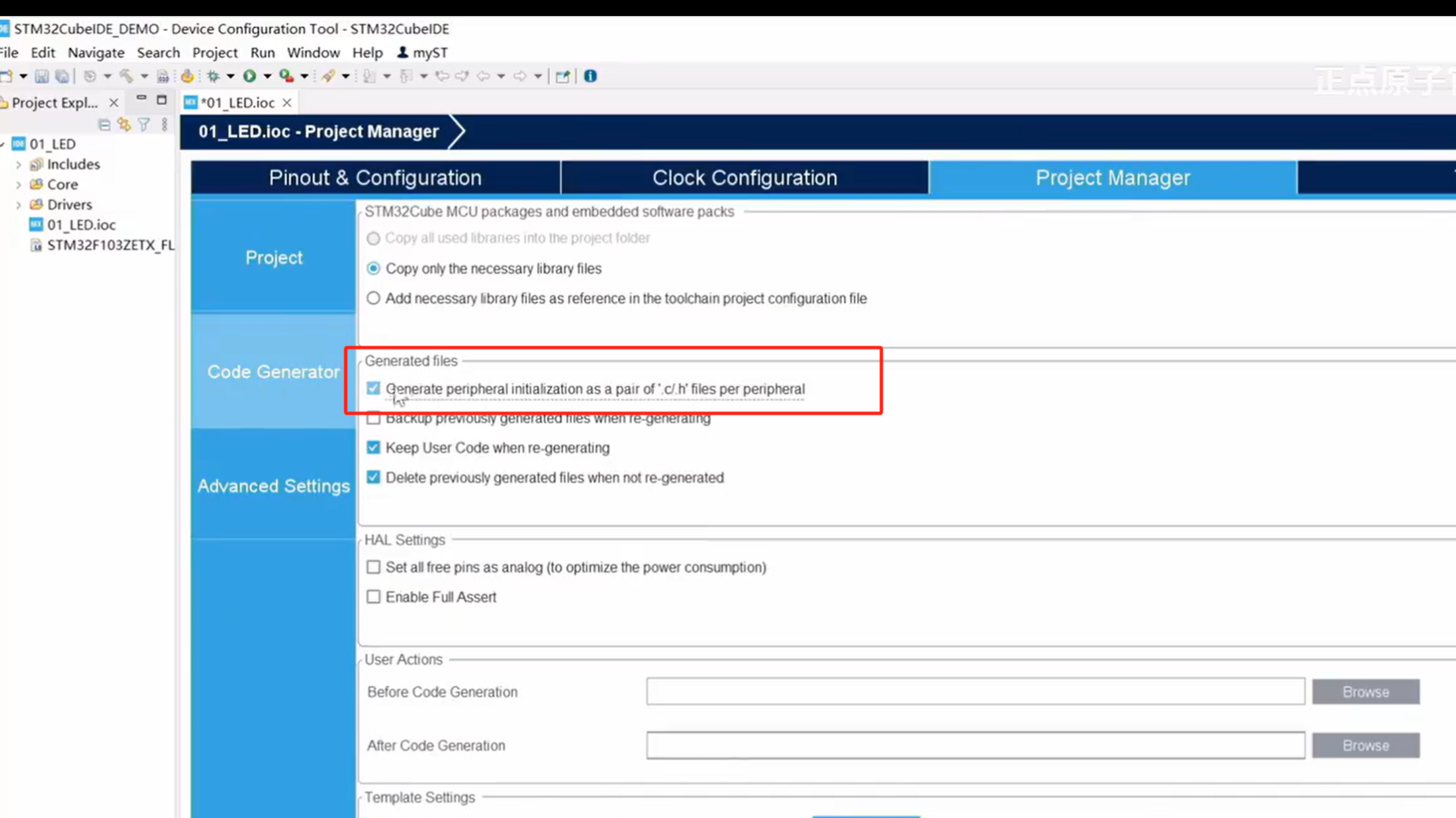

  1. 分开生成.c与.h

在这里插入图片描述

使用技巧

编译

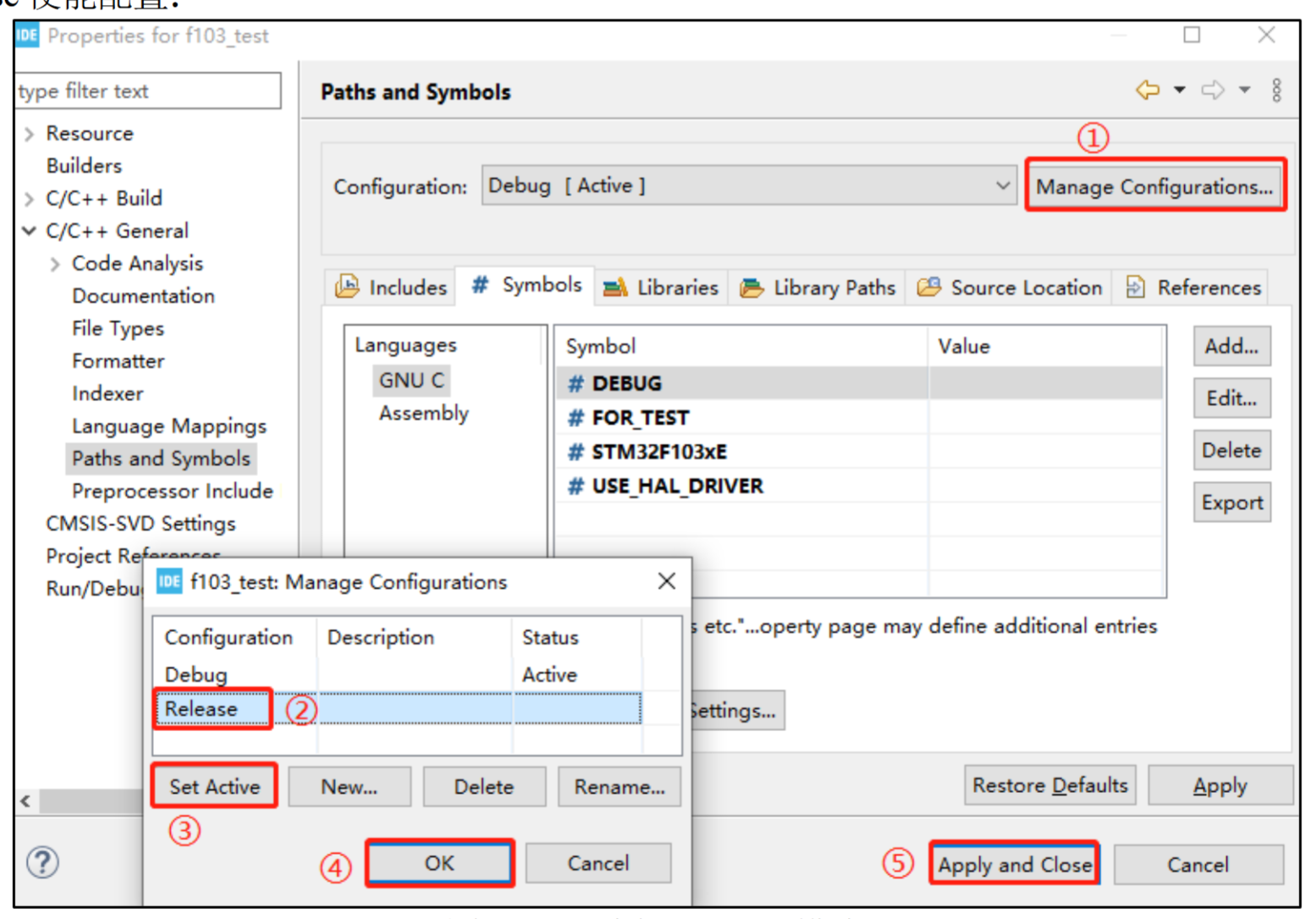

https://blog.youkuaiyun.com/qq_45578181/article/details/140939144点击 Manage Configurations 处，在弹出的配置窗口选中 Release，然后选择 Set Active，表示默认激活点击 Release 模式
在这里插入图片描述

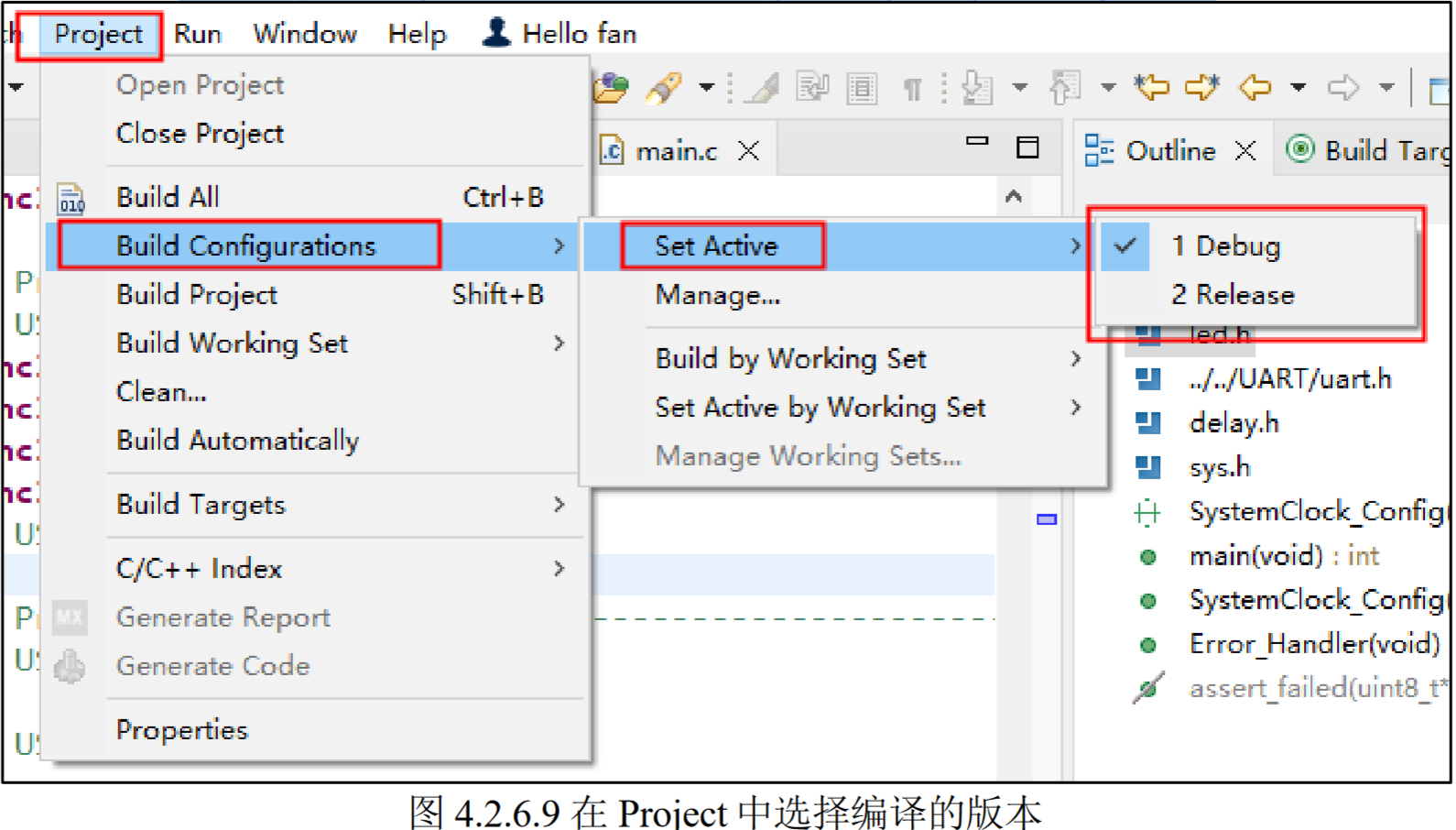

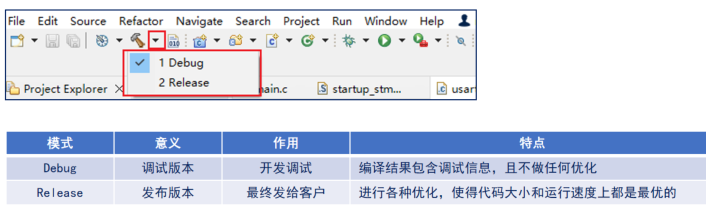

直接在 Project 菜单栏也可以选择设置激活 Debug 或者 Release 版本：
在这里插入图片描述

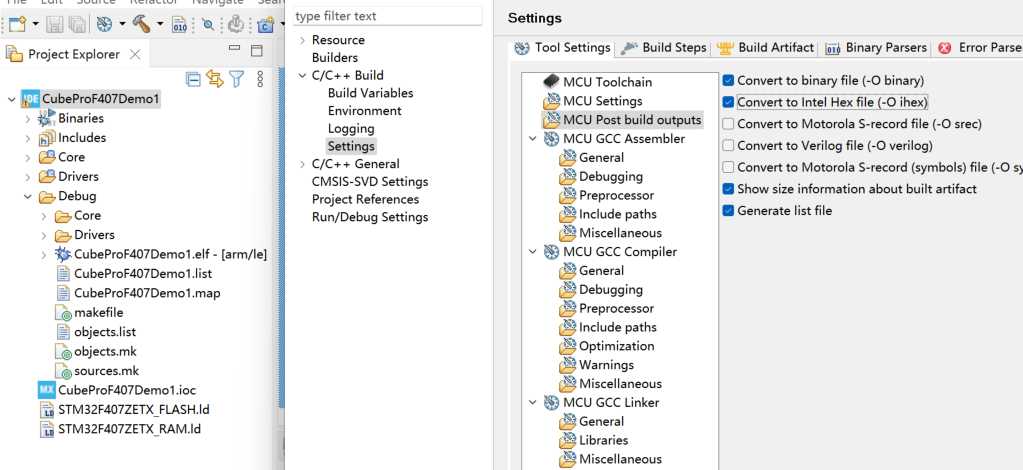

生成Bin&hex

在这里插入图片描述

  1. 右键工程
  2. settings
  3. build output
  4. 勾选bin或hex

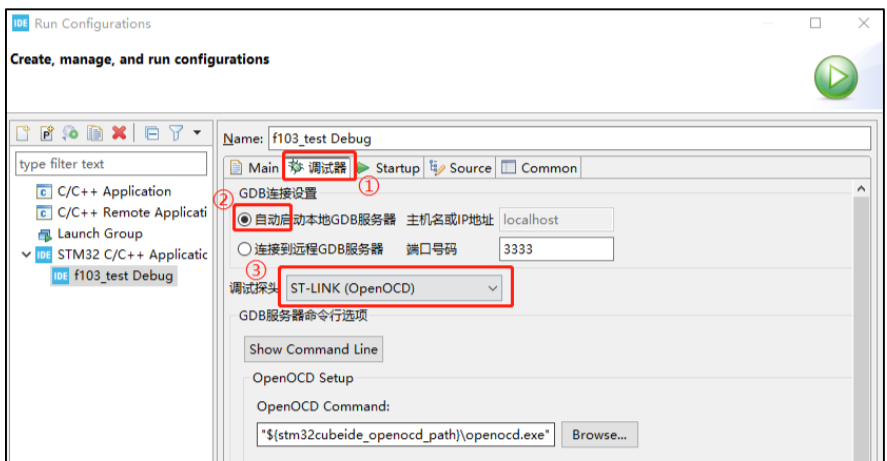

调试器选择

run-configuations-调试器
在这里插入图片描述

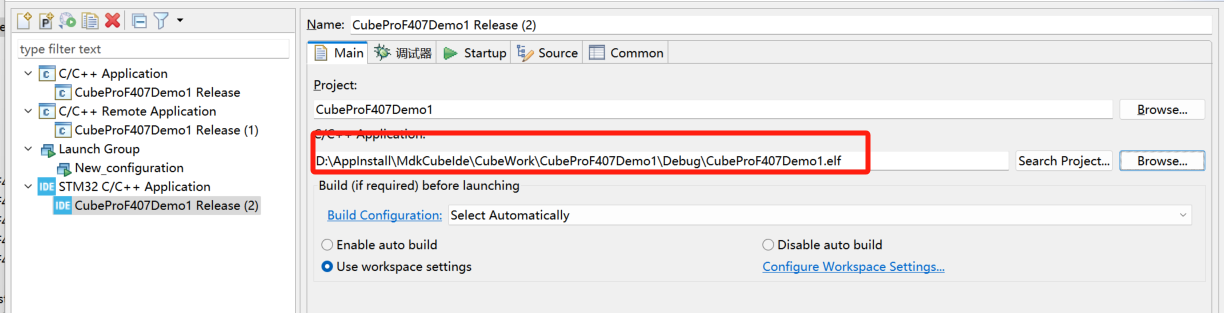

选择elf文件
在这里插入图片描述

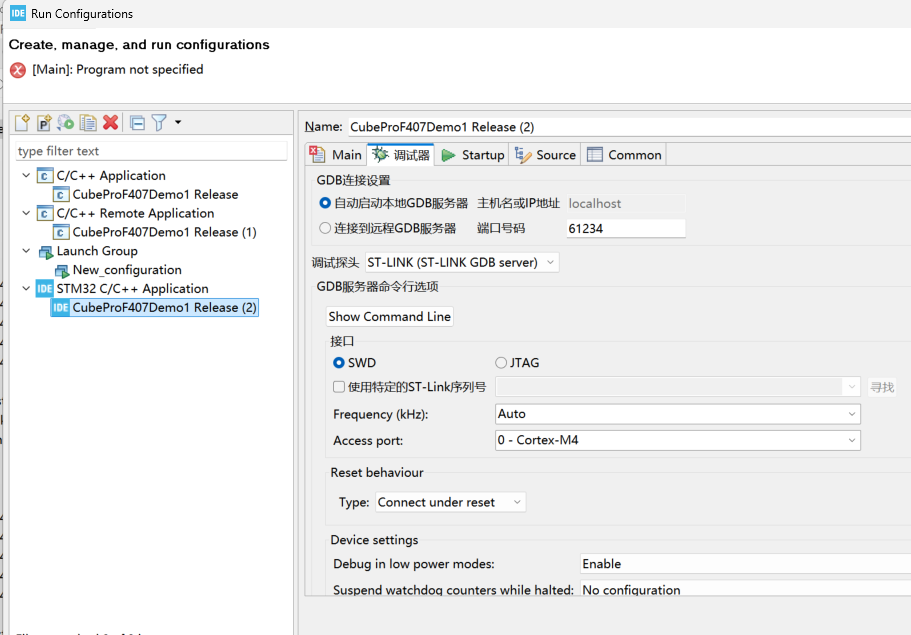

选择调试器

在这里插入图片描述

DAP下载

在这里插入图片描述在左边打开cfg文件。
请务必在打开文件后将其另存为一个新的.cfg 文件，以免后续修改被 IDE 直接覆盖。

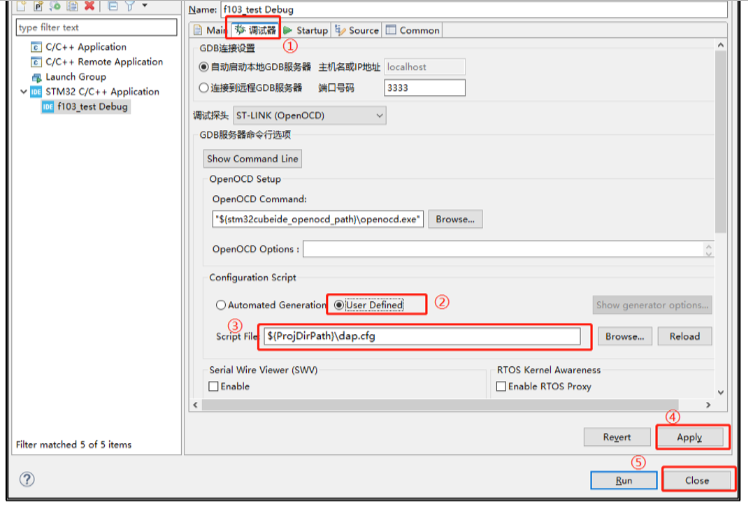

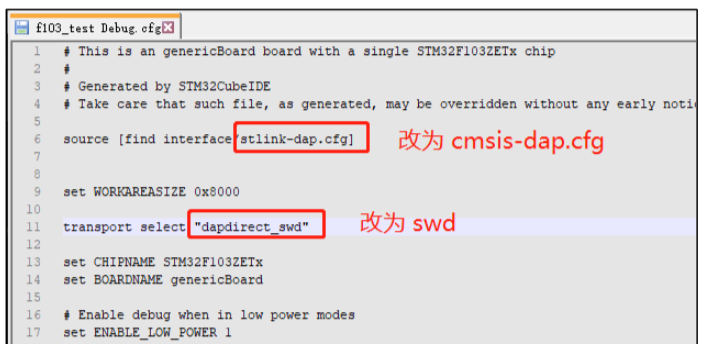

DAP 仿真器 CubeIDE 默认是不支持的，需要进行一些改动才可：

在这里插入图片描述
最后在调试界面选择一下配置

在这里插入图片描述

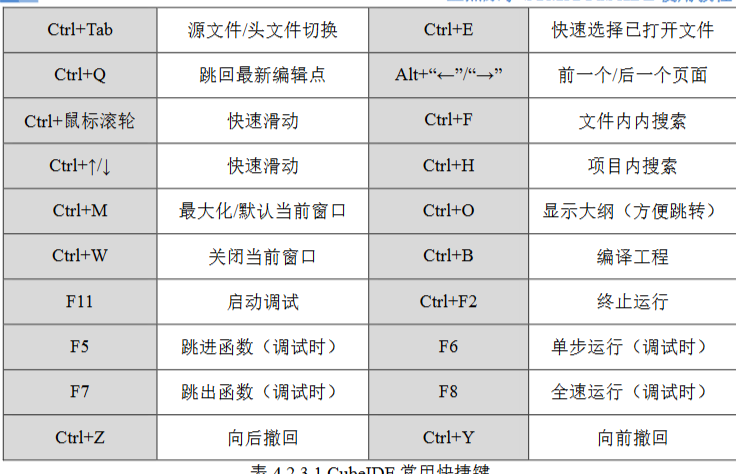

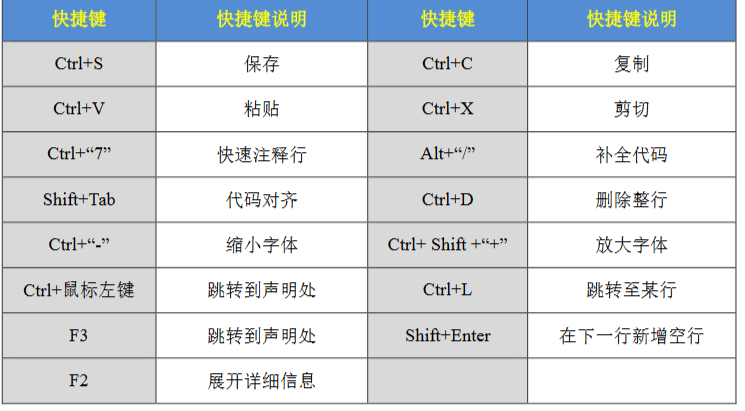

常用快捷键

在这里插入图片描述
在这里插入图片描述

工程搜索

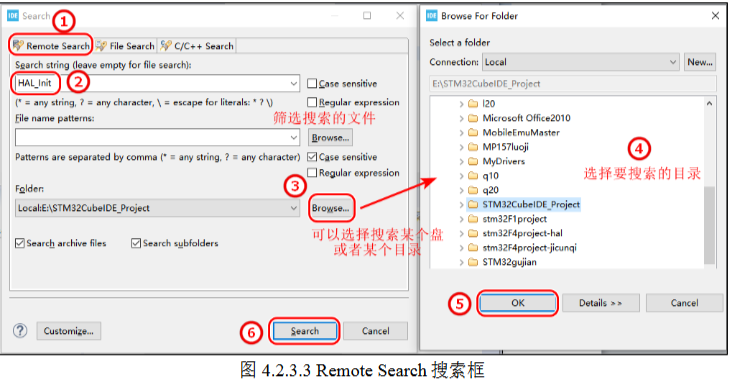

Remote Search 搜索框可以搜索整个工作区或者电脑的其它盘的文件
在这里插入图片描述

C/C++ Search 是搜索整个工程的 C/C++文件，并在右下角列出搜索到的文件。
File Search 搜索范围是整个工作区的每个文件，在右下角会列出包含 HAL_Init 字符串的文件名字。

调试技巧

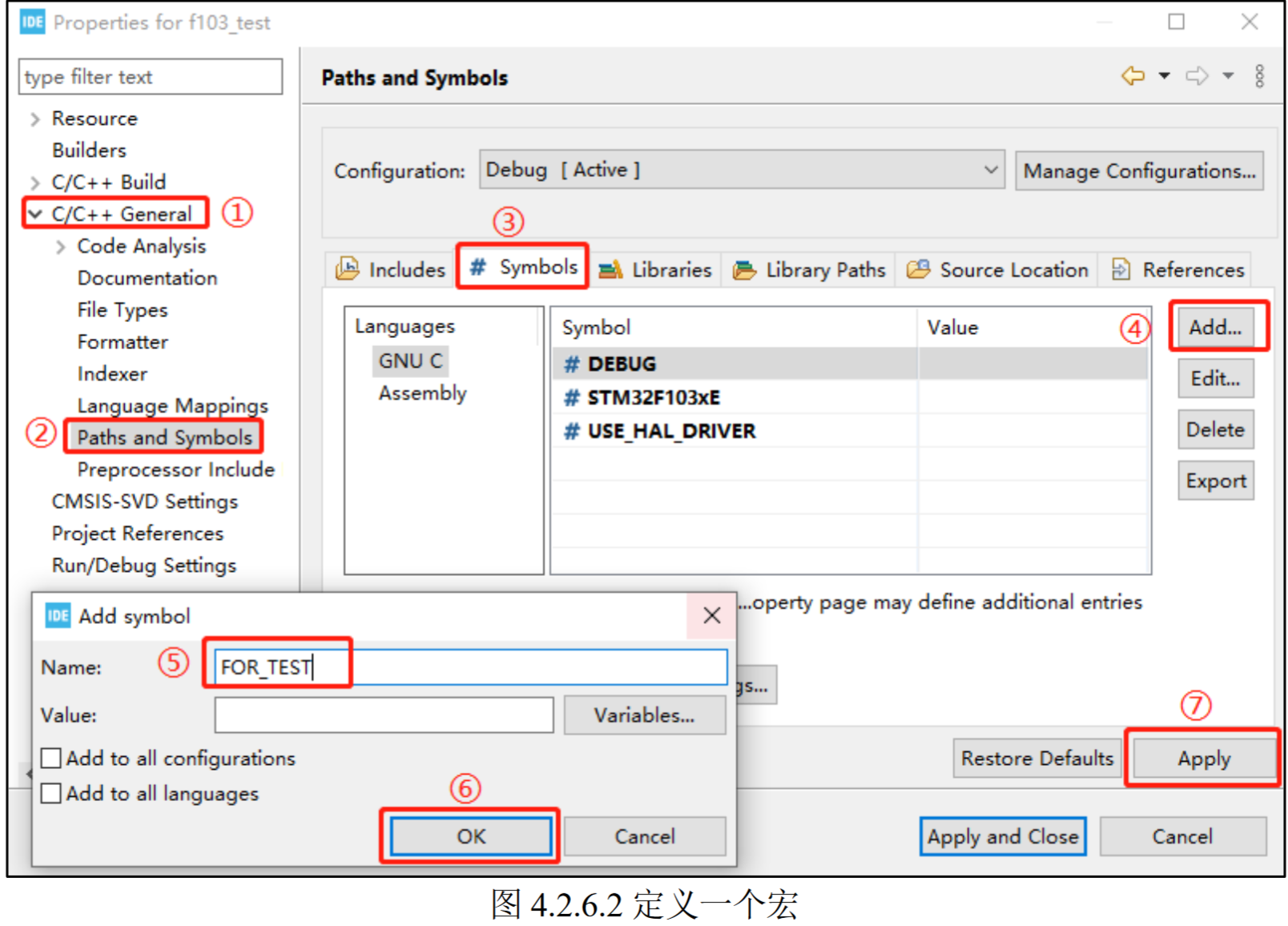

添加宏定义

选中 f103_test 工程右键 然 后 点 击 Properties 进 入 工 程 属 性 设 置 ， 点 击 C/C++ General→Paths andSymbols→Symbols→Add→添加自己要定义的宏

在这里插入图片描述
release和debug切换之后宏定义也会切换。

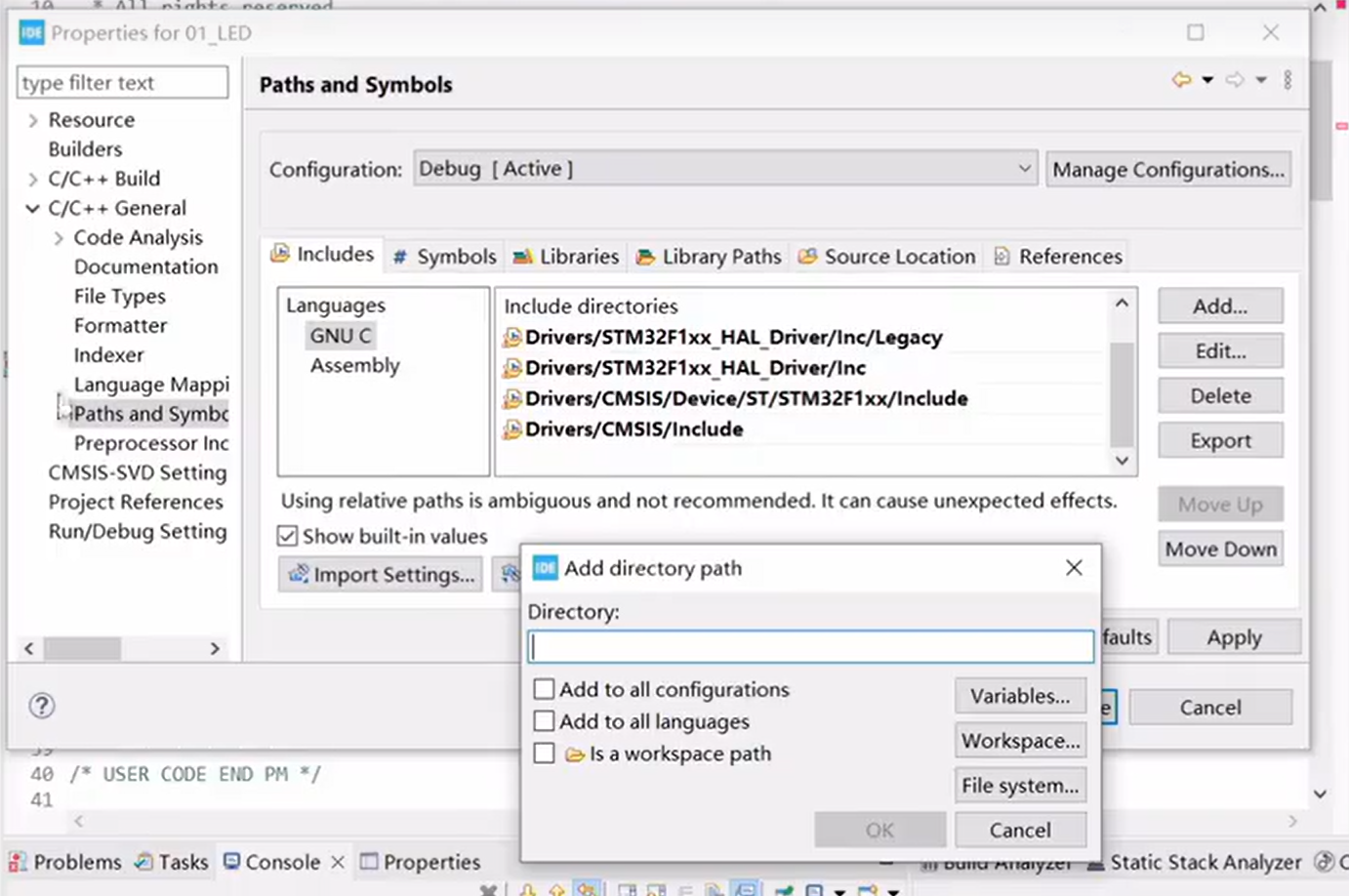

添加头文件

右击工程-properties
在这里插入图片描述

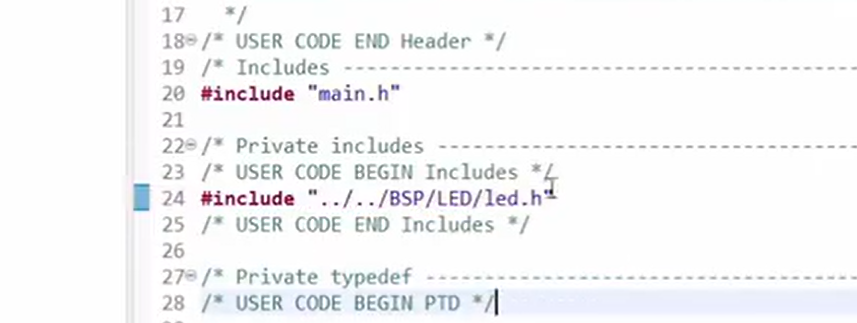

包含绝对路径

在这里插入图片描述

观察窗口

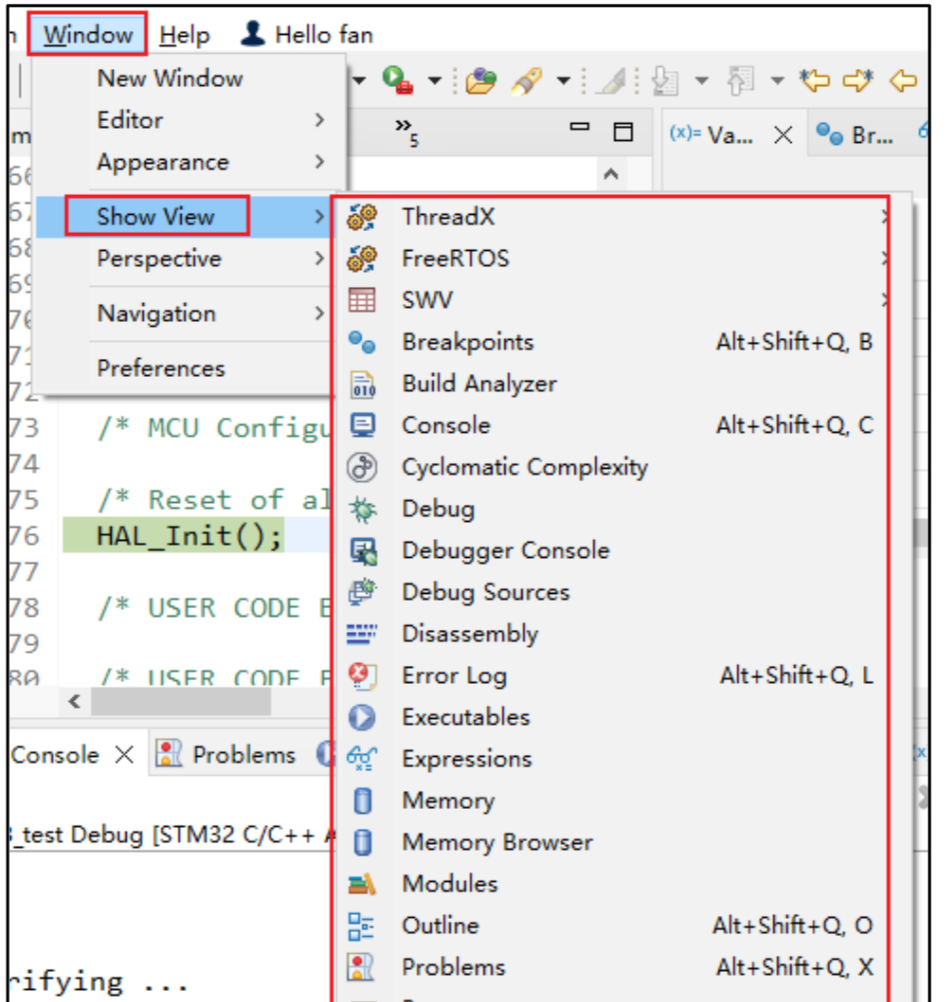

STM32CubeIDE 上集成了非常多的窗口
在这里插入图片描述

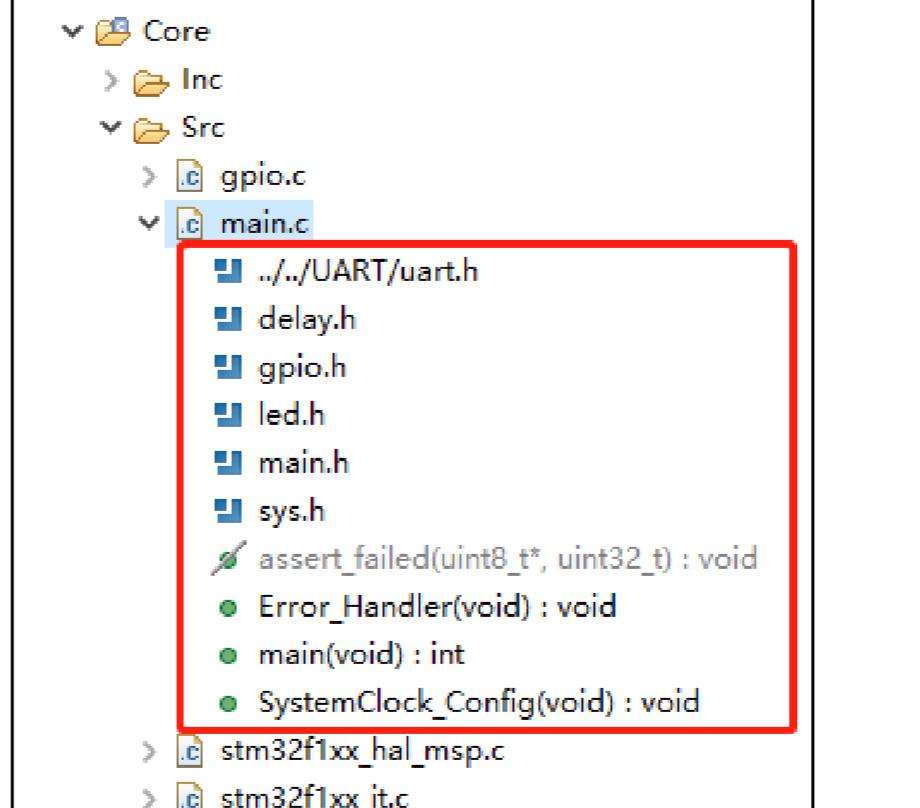

查看函数调用关系

在这里插入图片描述

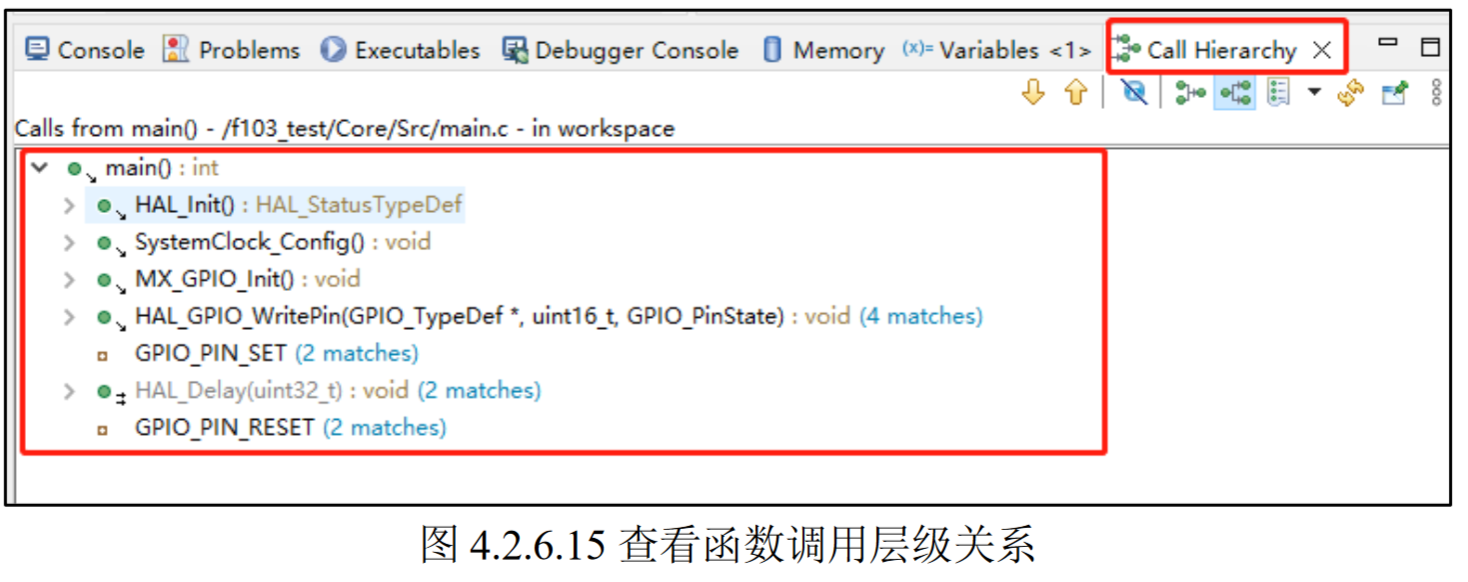

如果想看一个函数调用了那些函数，可以先选中此函数，然后右键，选中打开 Open Call Hierarchy。打开了 Open Call Hierarchy 窗口以后，可以查看各个函数的具体调用关系。

在这里插入图片描述

查看头文件调用关系

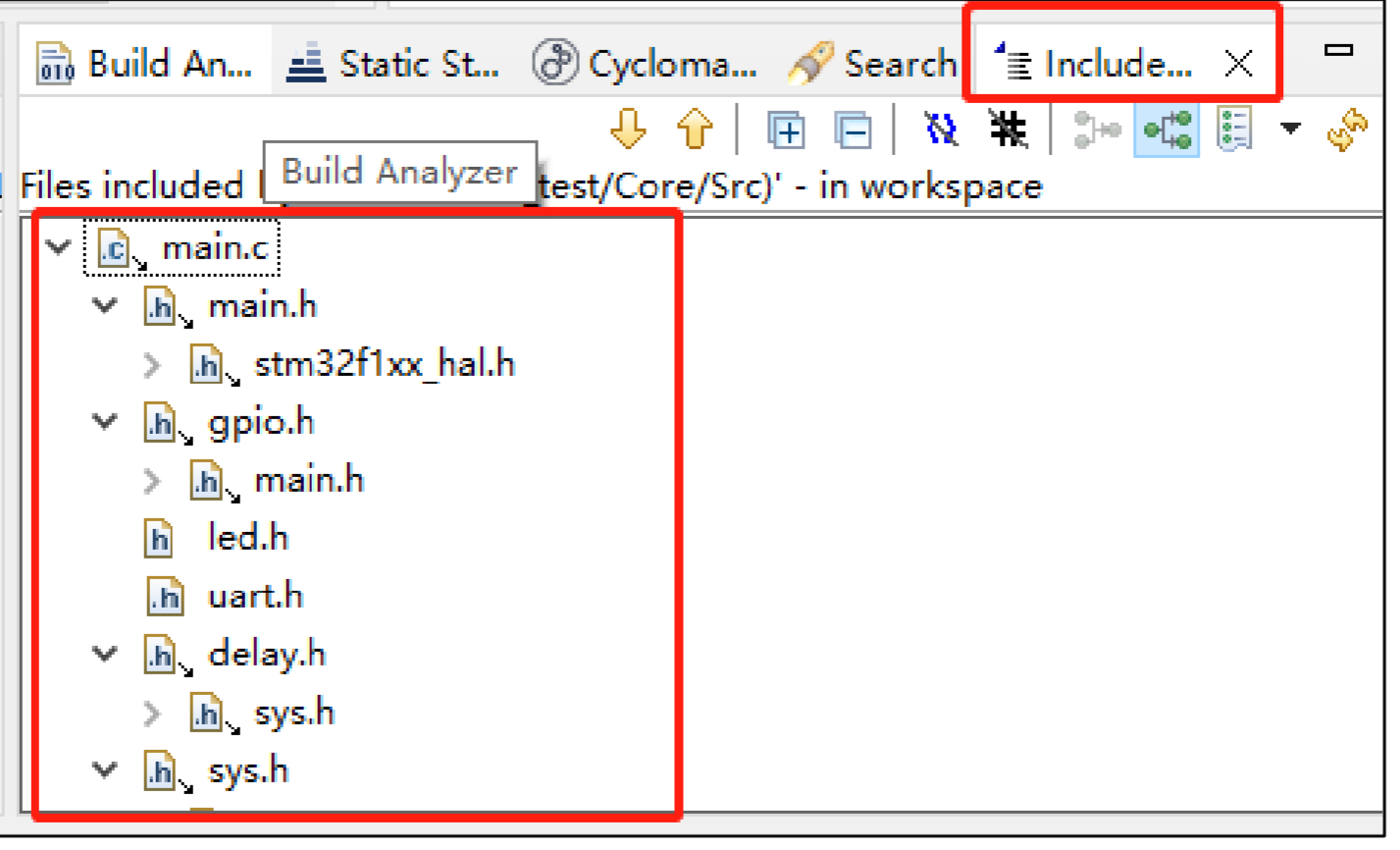

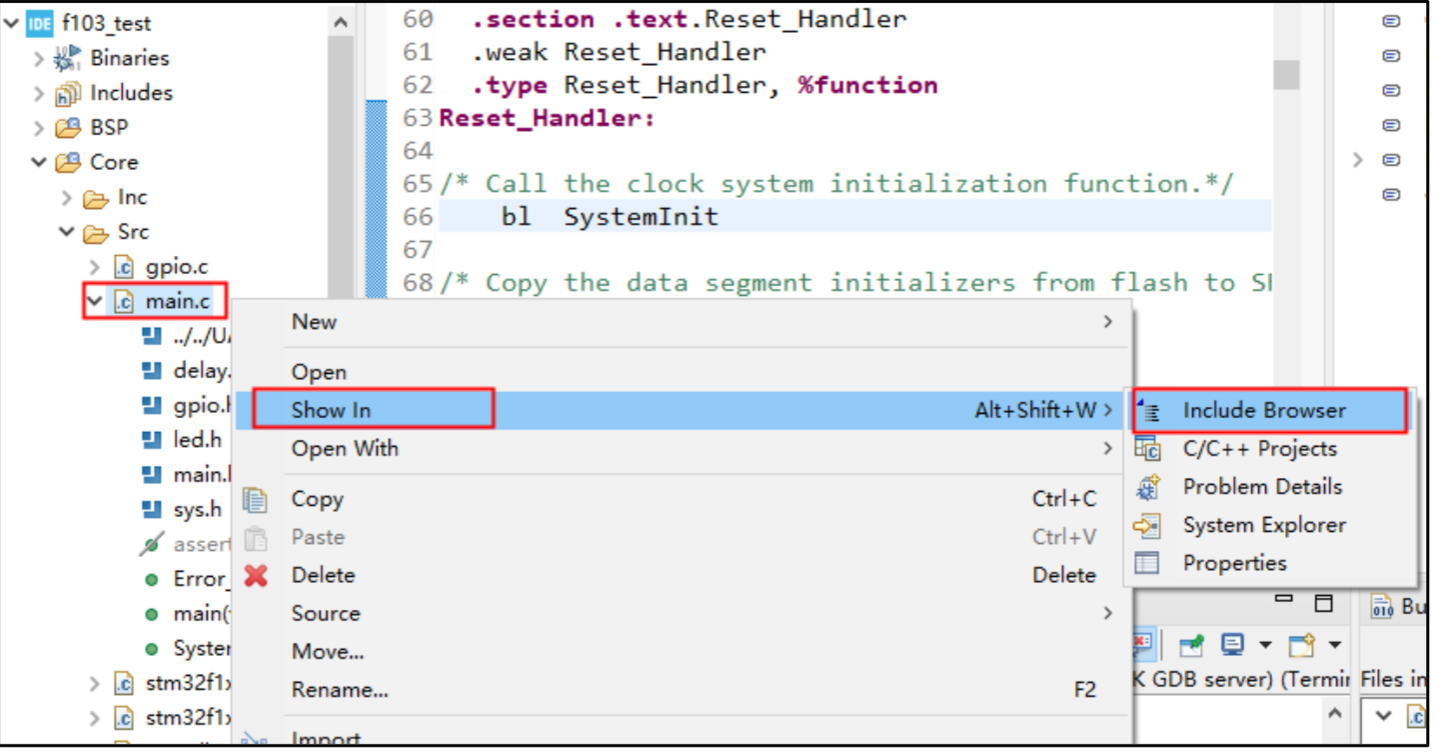

先选中此文件，右键，然后选择 Show In→Include Browser 打开包含关系列表：

在这里插入图片描述
得到：

在这里插入图片描述

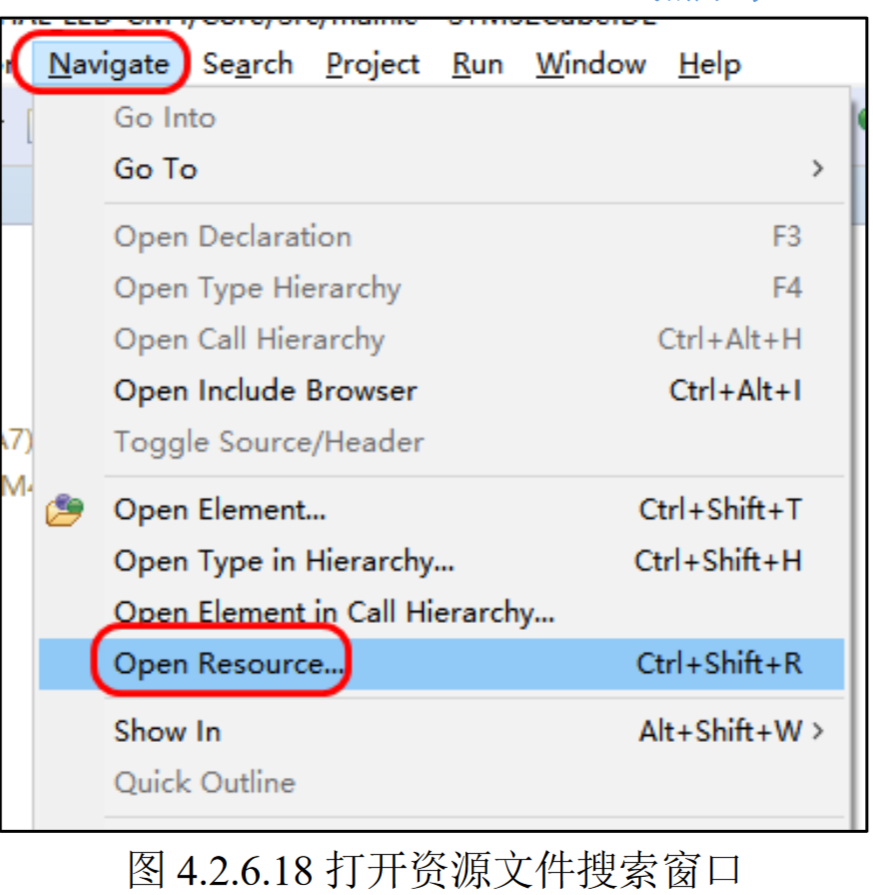

查找工程中某个文件

Navigate(导航)→open Resource→：
在这里插入图片描述

打开 Build Analyzer 窗口

可以查看内存信息。
Window→Show View→Build Analyzer

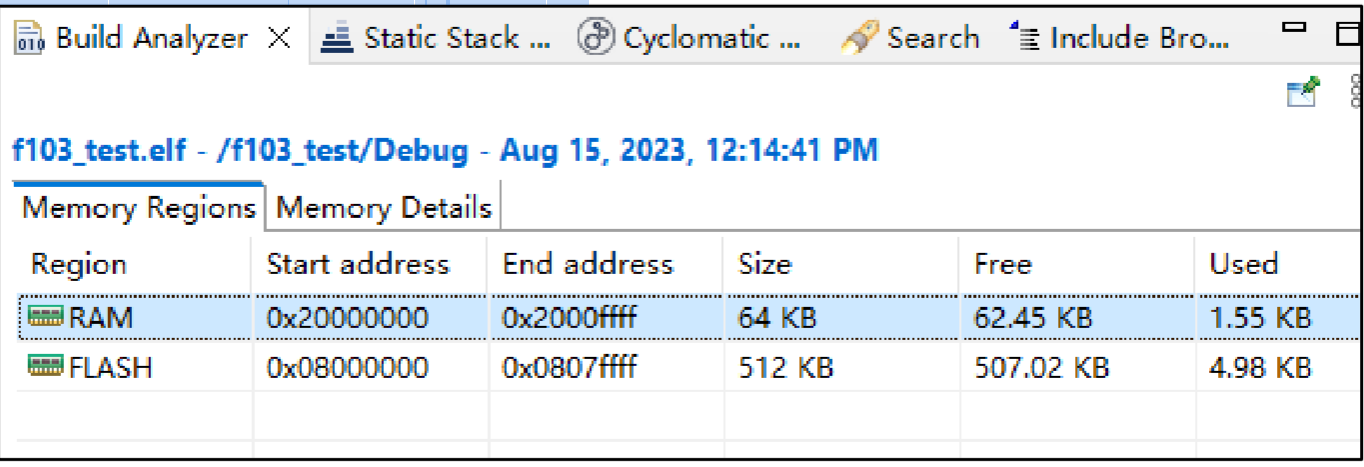

在 Memory Regions 可 以 查 看 内 存 的 分 配 区 域
在这里插入图片描述

  • 内 存 地 址0x20000000-0x2000ffff 是 RAM 的 一 个 范 围 ， 大 小 是 64KB
  • FLASH 内 存 地 址 范 围 是0x08000000~0x0807ffff，大小是 512KB。

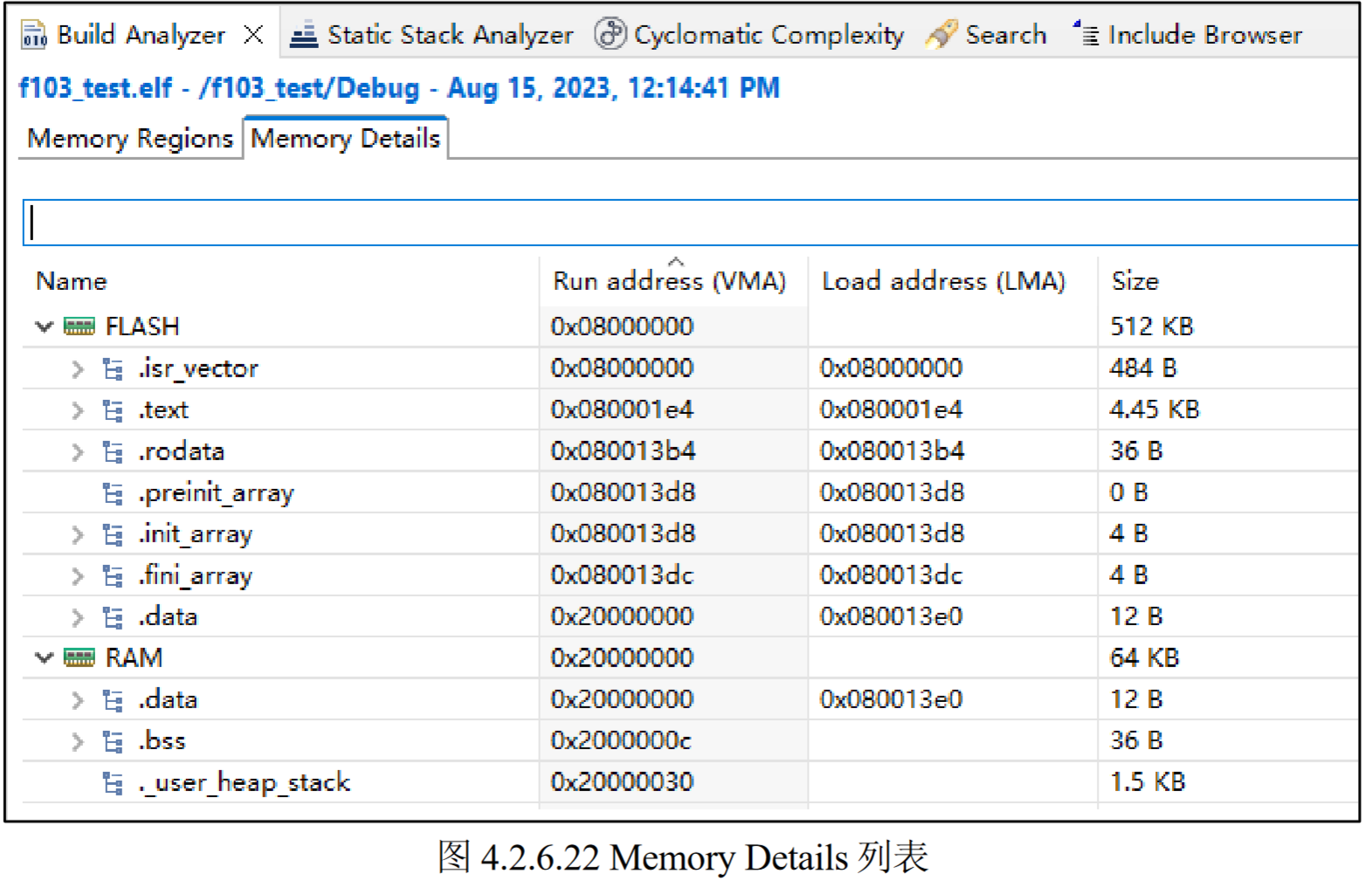

Memory Details 下是具体的内存映射关系
VMA 表示虚拟地址，一般是 RAM 位置，LMA 一般是加载地址：
在这里插入图片描述

Memory 窗口

Memory 窗口可以查看具体的某个地址的数据
在调试的时候才可以用。

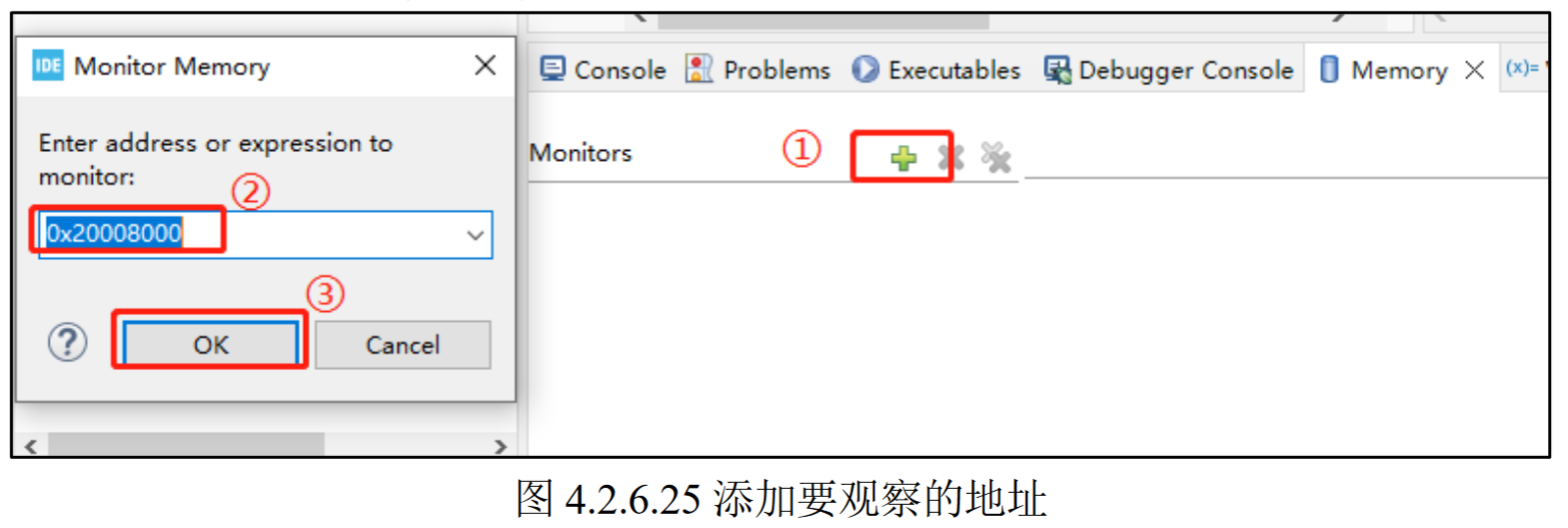

我们要观察某一段内存的数据，可以点击+号图标

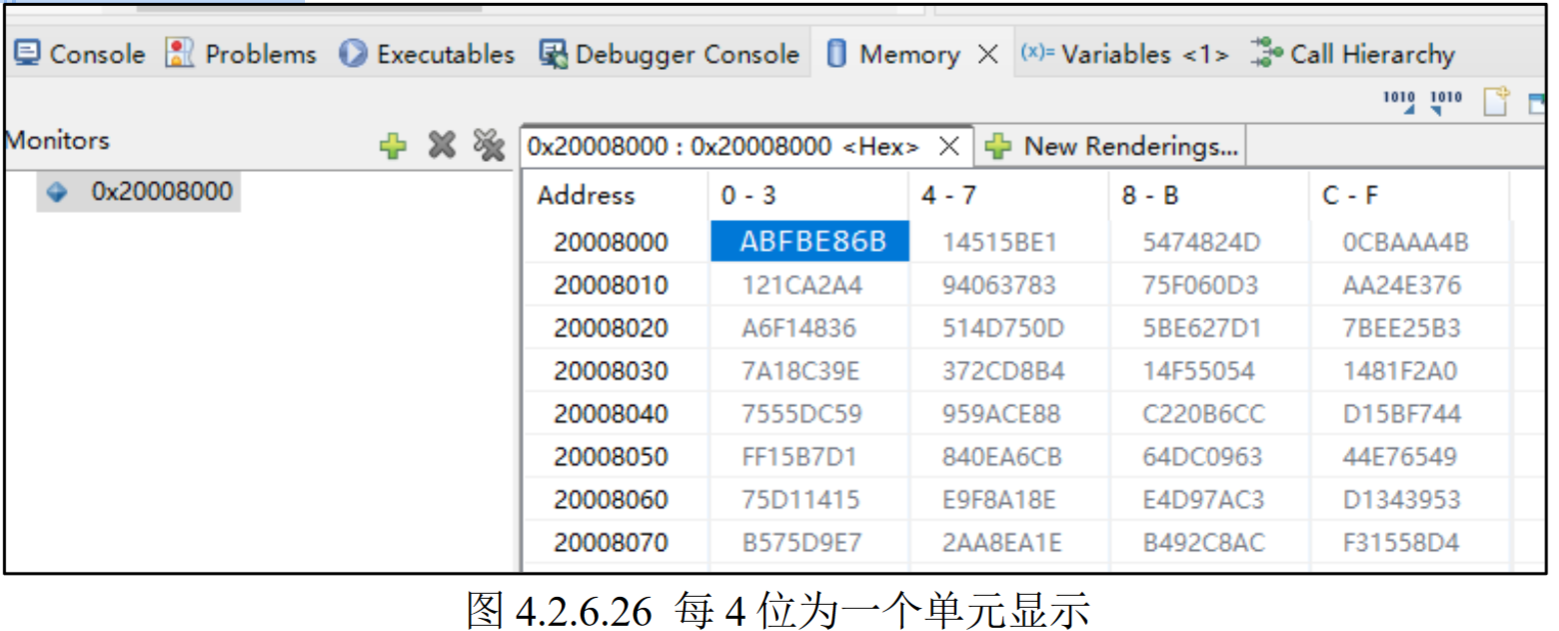

在这里插入图片描述在 Memory 窗口会列出从地址 0x20008000 开始以后的地址数据，是 16 进制的数据，且每 4 位为一个单元。

在这里插入图片描述右键点击，选择 Format，可以改成1位1个单元。

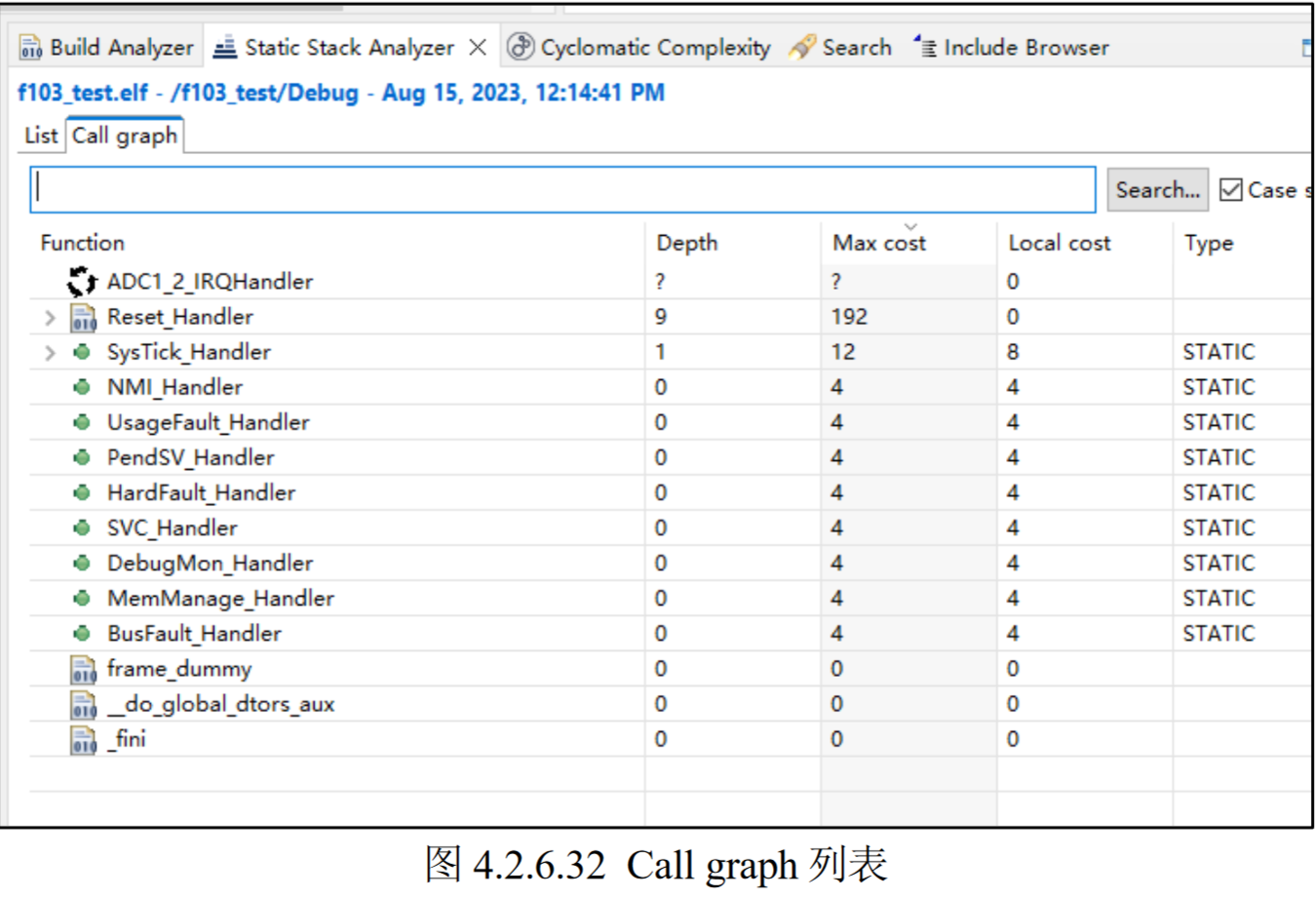

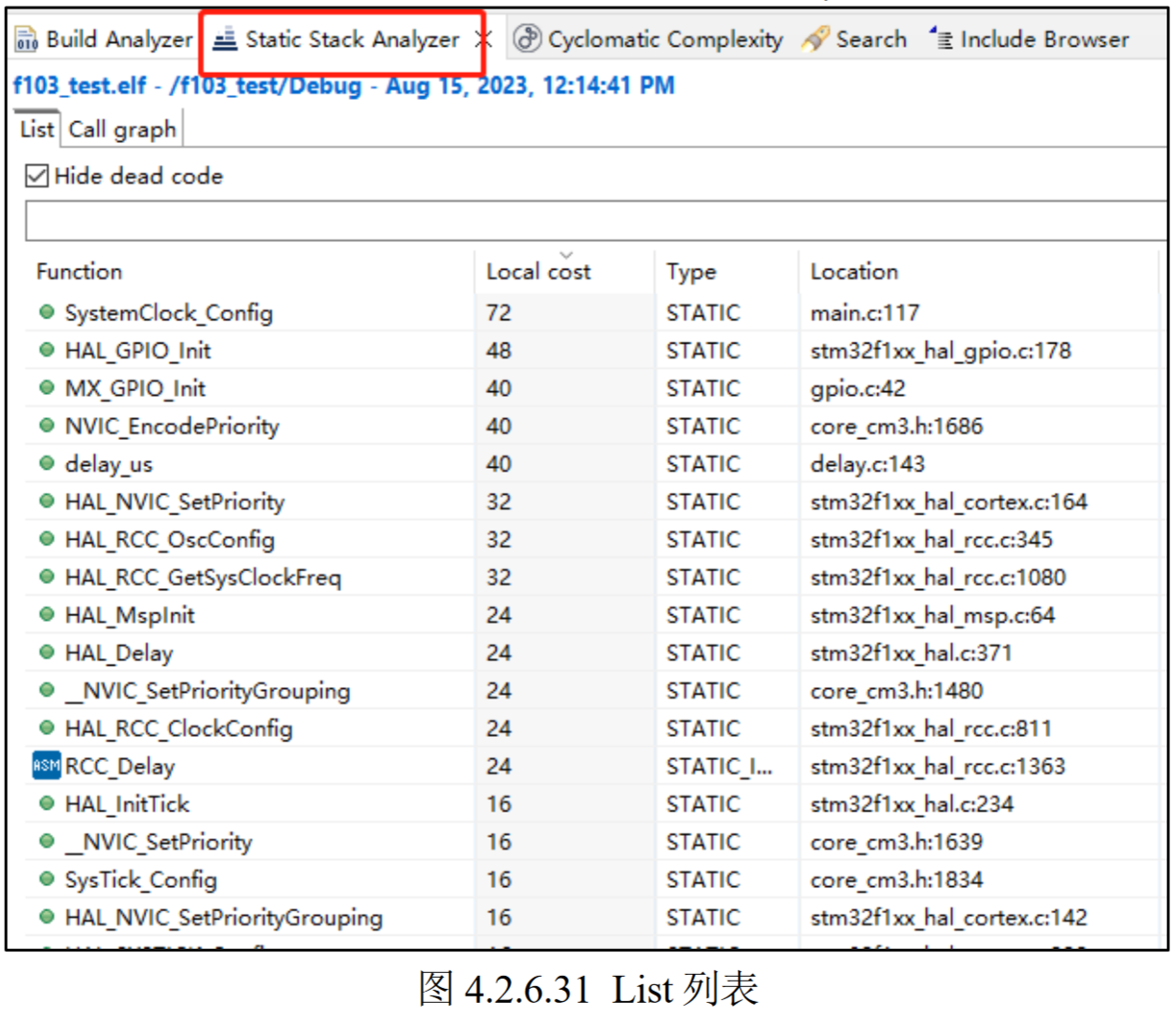

Static Stack Analyzer 窗口

静态堆栈分析窗口，如果有必要，也可以打开此窗口进行分析。
Window→Show View→Static Stack Analyzer
在这里插入图片描述在这里插入图片描述

单步调试

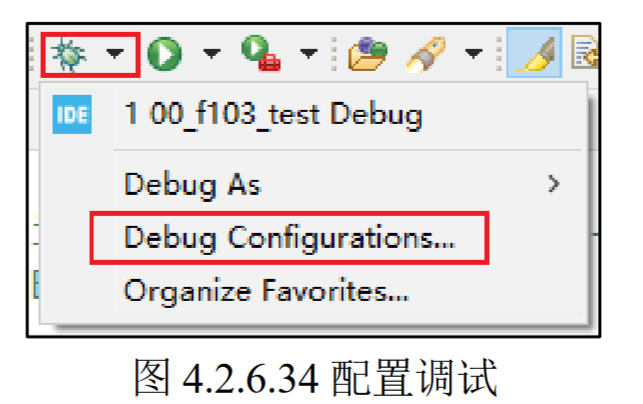

如果之前在工程中已经配置过调试选项，可以直接点击进行调试
在这里插入图片描述

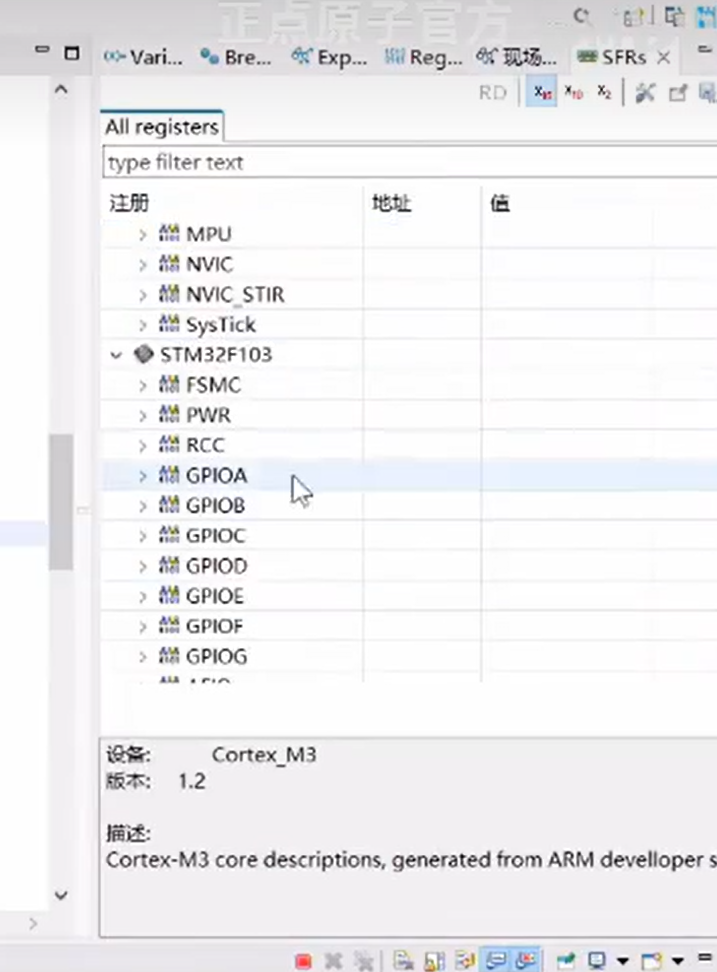

寄存器查看

在这里插入图片描述

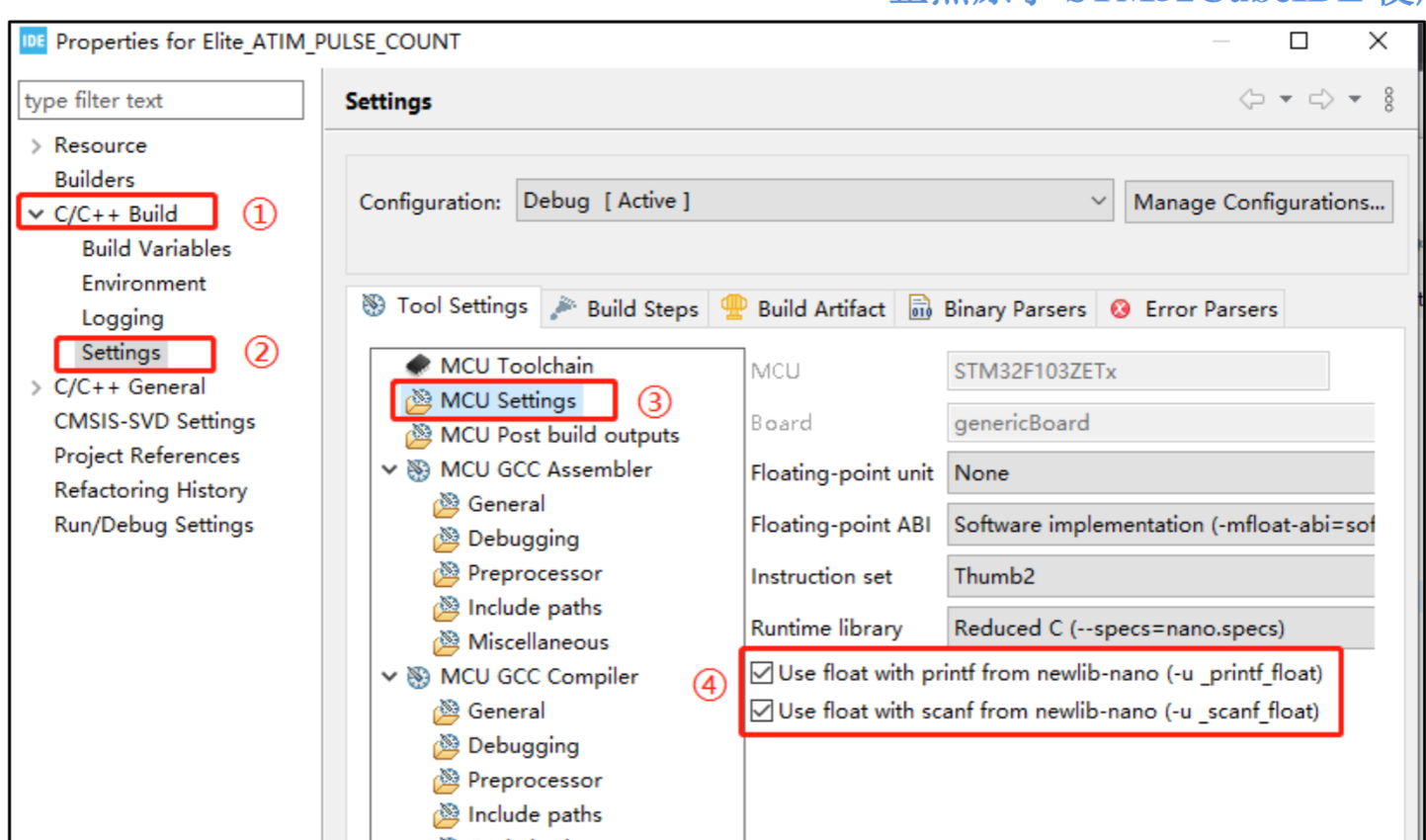

CubeIDE 支持打印浮点数设置

STM32CubeIDE 的默认设置不支持使用 sprintf/printf 函数来发送浮点数。

Properties， 选 择C/C++Build→Settings→MCU Settings
在这里插入图片描述

外部中断

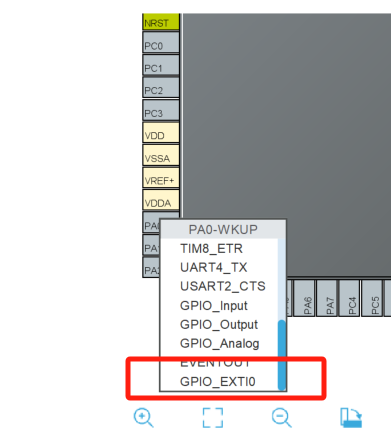

配置
在这里插入图片描述

  1. 使能中断
    在这里插入图片描述

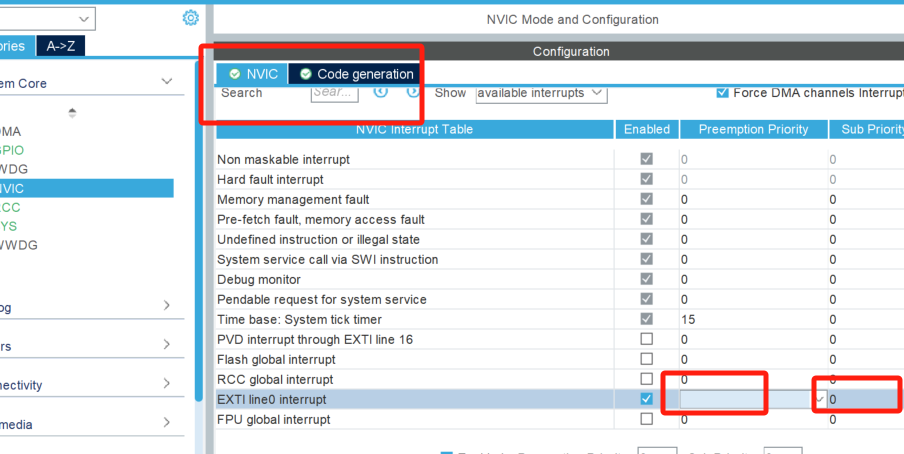

  2. 中断优先级

在这里插入图片描述
优先级分组，抢占优先级与子优先级。

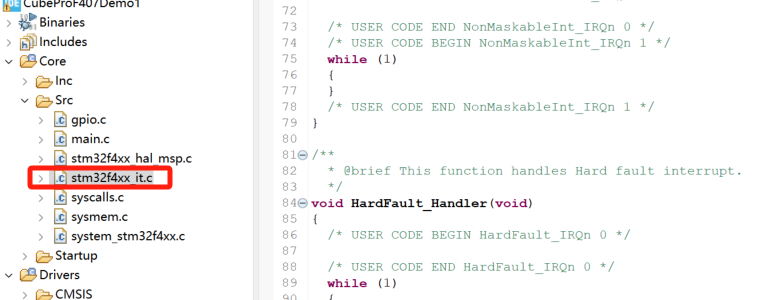

  1. 中断服务函数
    在这里插入图片描述

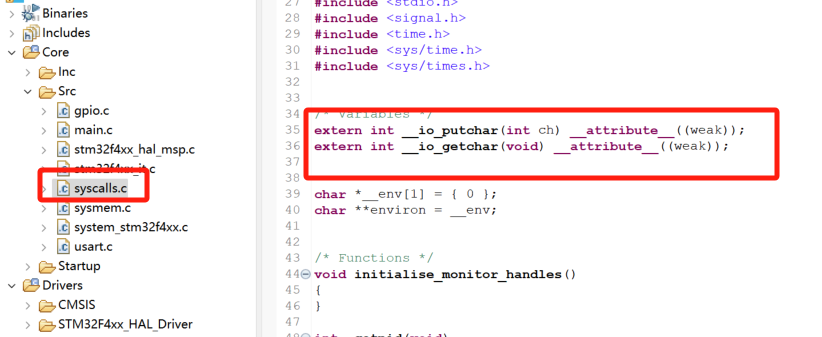

printf

调用的系统调用函数
在这里插入图片描述

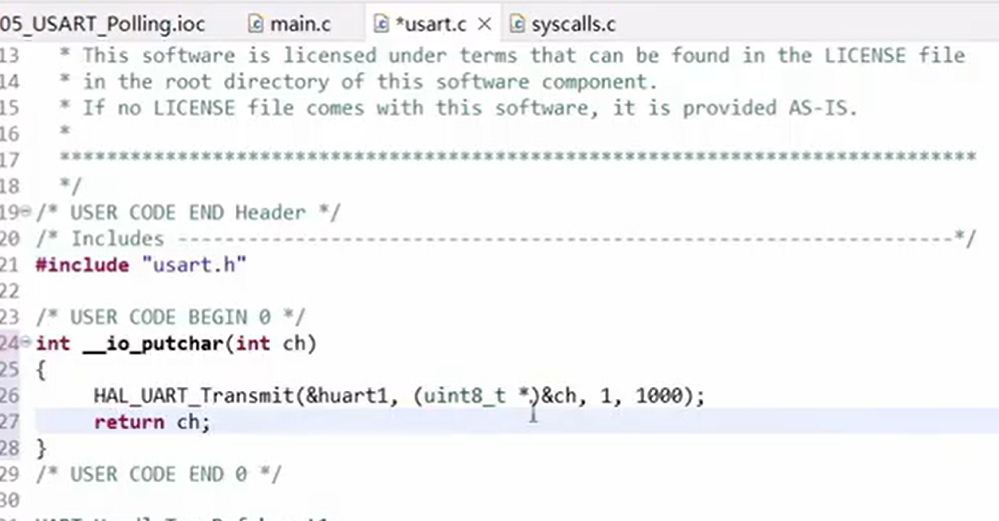

函数实现

在这里插入图片描述

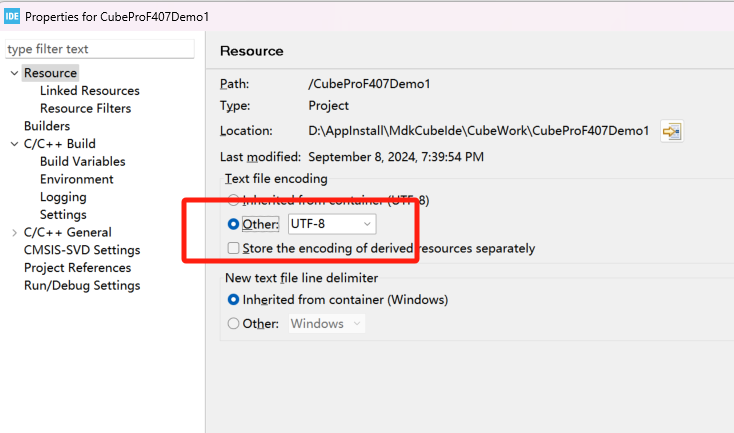

打印出中文，改编码GBK
在这里插入图片描述
