在面向对象的系统设计中，类图描述了系统的静态结构，而对象图则是类图的实例化表现，展示了系统在某一时刻的具体状态。这篇博客是根据冰球比赛系统的结构设计：UML类图问题解析和绘图-优快云博客的类图来绘制对象图，让我们深入理解对象之间的关系和系统的工作原理。

一、对象图的用途

对象图是 UML（统一建模语言）中的一种重要工具，用于展示系统中对象的实例及其相互关系。它帮助我们从具体实例的角度理解系统的运行状态，尤其是在复杂系统中，对象图可以清晰地展示对象之间的关联和数据流动。

二、冰球比赛系统的对象图分析

以下是对冰球比赛系统对象图的详细解读：

1. 对象实例及其属性

1.1 Goaltender（守门员）

守门员是球队的最后一道防线，负责阻挡对方的射门。对象图中的 goaltender1 包含以下属性：

• 属性：

  • name = 王五（姓名）

  • position = 守门员（位置）

1.2 Winger（边锋）

边锋负责射门，通常比前锋有更好的射门技术。对象图中的 winger1 包含以下属性：

• 属性：

  • name = 张三（姓名）

  • position = 边锋（位置）

1.3 Defender（后卫）

后卫负责阻止对方到达本方的射门位置和射门。对象图中的 defender1 包含以下属性：

• 属性：

  • name = 赵六（姓名）

  • position = 后卫（位置）

1.4 Center（中锋）

中锋负责将球传递给边锋。对象图中的 center1 包含以下属性：

• 属性：

  • name = 李华（姓名）

  • position = 中锋（位置）

1.5 Team（球队）

球队是冰球比赛的基本单位，包含多个队员。对象图中的 team1 和 team2 分别代表蓝队和红队：

• team1：

  • name = 蓝队（球队名称）

• team2：

  • name = 红队（球队名称）

1.6 Game（比赛）

比赛是冰球活动的核心，管理比赛流程和得分。对象图中的 game1 包含以下属性：

• 属性：

  • duration = 60（比赛总时长，单位：分钟）

  • periods = 3（比赛场次）

  • periodDuration = 20（每场比赛时长，单位：分钟）

  • score = 0（比赛得分）

1.7 Rink（冰球场）

冰球场是比赛的场地，定义了场地的物理尺寸。对象图中的 rink1 包含以下属性：

• 属性：

  • length = 400（冰球场长度，单位：英尺）

  • width = 150（冰球场宽度，单位：英尺）

1.8 Puck（冰球）

冰球是比赛用球，队员用曲棍运球和射门。对象图中的 puck1 是一个具体的冰球实例。

1.9 HockeyStick（曲棍）

曲棍是队员手中的工具，用于运球和传球。对象图中的 hockeyStick1 是一个具体的曲棍实例。

2. 对象之间的关系

2.1 Team 和 Player

• team1 包含多个队员：center1（中锋）、winger1（边锋）、defender1（后卫）、goaltender1（守门员）。

• team2 也可以包含类似的队员实例（未详细展示）。

2.2 Game 和 Team

• game1 包含两个球队：team1（蓝队）和 team2（红队）。

2.3 Game 和 Rink

• game1 在 rink1 上进行。

2.4 Player 和 HockeyStick

• 每个队员（如 center1、winger1、defender1、goaltender1）都手持一个 hockeyStick1。

2.5 Player 和 Puck

• 队员通过 hockeyStick1 操作 puck1 进行运球和射门。

3. 系统工作流程

3.1 比赛开始

• game1 调用 start() 方法开始比赛。

• team1 和 team2 的队员在 rink1 上就位。

3.2 运球和传球

• center1 用 hockeyStick1 运球（dribble() 方法）。

• center1 将球传给 winger1（passToWinger(winger1) 方法）。

3.3 射门和救球

• winger1 用 hockeyStick1 射门（shoot() 方法）。

• goaltender1 尝试救球（saveShot() 方法）。

3.4 记录得分

• 如果射门成功，game1 调用 scoreGoal() 方法记录得分。

3.5 比赛结束

• game1 调用 end() 方法结束比赛。

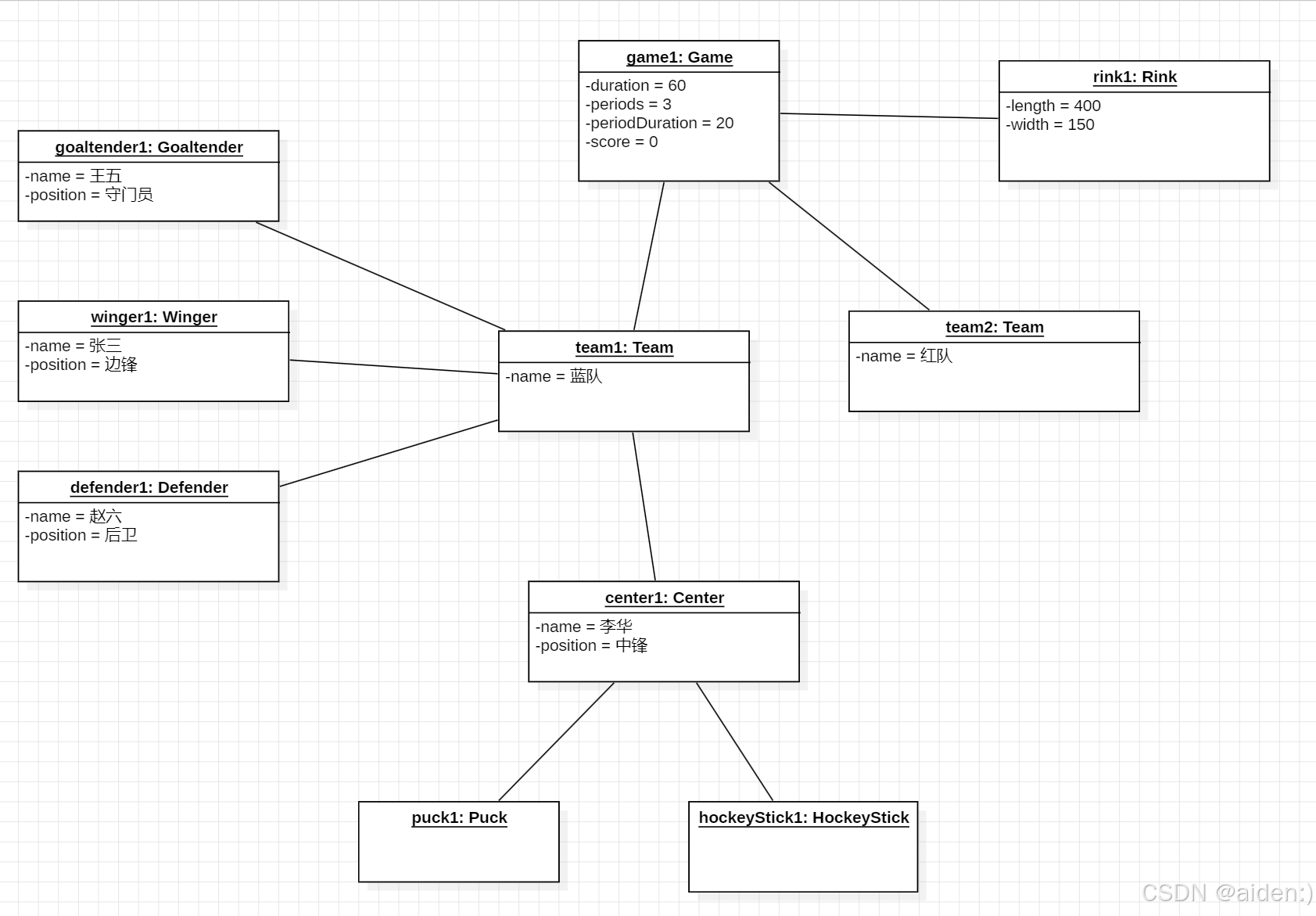

三、对象图绘制

四、对象图的价值

对象图不仅帮助我们理解系统的静态结构，还可以用于：

• 需求分析：通过实例化视角验证需求是否完整。

• 设计验证：确保系统设计符合实际需求。

• 代码实现：指导开发人员实现系统的对象结构。

• 文档记录：为系统维护和后续开发提供参考。

五、总结

希望能通过这篇博客能让大家了解冰球比赛系统的对象图，并通过具体实例展示了系统的运行状态和对象之间的关系。对象图作为一种强大的建模工具，能够帮助我们更好地理解和设计复杂的系统结构。
