在现代教育领域，网络媒体教学系统已经成为一种重要的教学工具。通过这种系统，教师可以创建和管理课程，学生可以报名课程并提交作业，管理员可以管理用户和课程。

一、类图概述

类图是 UML（统一建模语言）中用于描述系统静态结构的一种工具。它通过展示类、类的属性、方法以及类之间的关系，帮助开发者理解系统的整体架构。以下是对网络媒体教学系统类图的详细解析。

二、类图结构分析

1. 核心类：User（管理员也可以单独拆分出来，不用继承User）

User 是系统的核心类，所有用户角色（管理员、教师、学生）都继承自该类。User 包含以下属性和方法：

• 属性：

  • userId: 用户唯一标识符

  • username: 用户名

  • password: 密码

  • role: 用户角色（管理员、教师、学生）

• 方法：

  • login(): 用户登录验证

  • updateProfile(): 更新用户个人资料

2. 继承关系：Admin、Teacher、Student

Admin、Teacher 和 Student 是 User 的子类，分别代表不同的用户角色：

• Admin（管理员）：

  • 方法：

    • manageUsers(): 管理用户（添加、删除、修改用户）

    • manageCourses(): 管理课程（审核课程、删除课程）

• Teacher（教师）：

  • 属性：

    • teacherId: 教师唯一标识符

  • 方法：

    • createCourse(): 创建新课程

    • manageCourse(): 管理已创建的课程

• Student（学生）：

  • 属性：

    • studentId: 学生唯一标识符

  • 方法：

    • enrollCourse(): 报名课程

    • submitAssignment(): 提交作业

3. 关联关系：Course、Assignment、Resource

Course 是系统的核心功能模块，与 Teacher 和 Student 存在关联关系：

• Course（课程）：

  • 属性：

    • courseId: 课程唯一标识符

    • courseName: 课程名称

    • description: 课程描述

    • teacher: 关联的教师对象

  • 方法：

    • addResource(): 添加课程资源

    • assignHomework(): 布置作业

• Assignment（作业）：

  • 属性：

    • assignmentId: 作业唯一标识符

    • assignmentName: 作业名称

    • assignmentDescription: 作业描述

    • creationDate: 作业创建日期

    • dueDate: 作业截止日期

• Resource（资源）：

  • 属性：

    • resourceId: 资源唯一标识符

    • resourceName: 资源名称

    • resourceDescription: 资源描述

    • creationDate: 资源创建日期

    • resourceLink: 资源链接

Course 与 Assignment 和 Resource 是组合关系，表示一个课程可以包含多个作业和资源。

4. 类之间的关系

• 继承关系：

  • Admin、Teacher 和 Student 继承自 User，共享用户的基本属性和方法。

• 关联关系：

  • Course 与 Teacher 是 1 对多的关系（一个教师可以创建多个课程）。

  • Course 与 Student 是 1 对多的关系（一个课程可以有多个学生报名）。

  • Course 与 Assignment 和 Resource 是组合关系（一个课程包含多个作业和资源）。

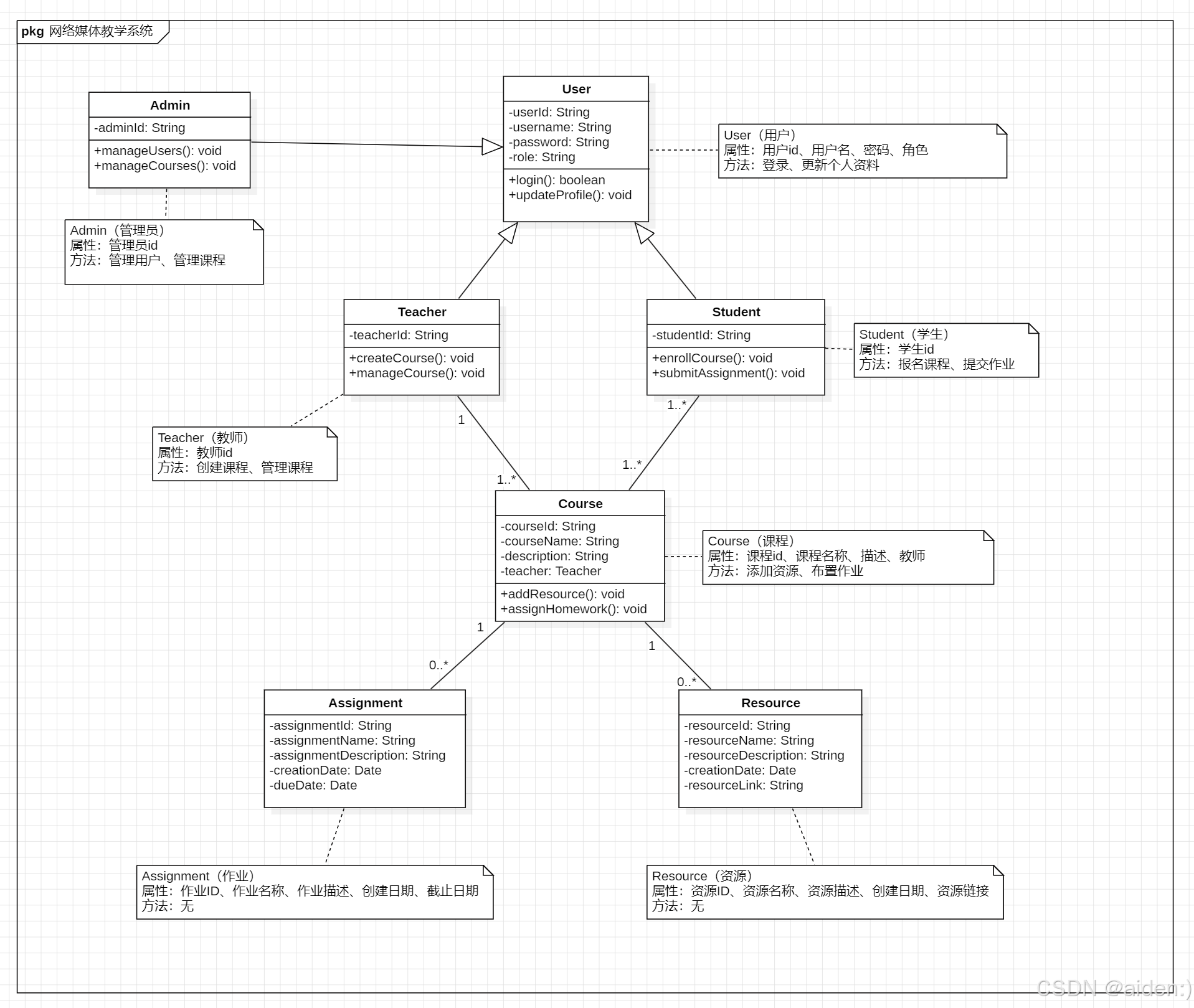

三、UML类图实现

四、实际应用场景

1. 用户登录与管理

• 学生登录后可以查看可报名的课程并提交作业。

• 教师登录后可以创建课程、布置作业、添加资源。

• 管理员登录后可以管理用户和课程。

2. 课程管理

• 教师创建课程时，可以添加课程描述和关联资源。

• 学生报名课程后，可以查看课程资源并提交作业。

3. 作业与资源管理

• 教师可以为课程布置作业，并设置截止日期。

• 学生可以查看作业详情并按时提交。

五、可扩展方向

随着系统的发展，可能需要添加新的功能模块，例如：

1. 在线考试模块：

   添加 Exam 类，支持教师创建考试、学生参加考试。

2. 讨论区模块：

   添加 Discussion 类，支持学生和教师之间的互动。

3. 数据分析模块：

   添加 Analytics 类，分析学生的学习进度和成绩。

总结

网络媒体教学系统的类图设计展示了系统的静态结构和功能模块之间的关系。通过继承、关联和组合等设计模式，系统实现了高内聚、低耦合的设计目标，为未来的扩展和维护提供了良好的基础。希望本文能帮助大家更好地理解类图在实际项目中的应用。
