No10 蓝桥杯单片机之IO扩展技术的使用

本文介绍了单片机IO扩展技术,包括如何使用HC138译码器控制LED灯、数码管,以及如何通过存储扩展方式简化代码。作者通过代码示例展示了传统IO方法和存储扩展方法的对比。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

单片机的IO扩展技术简单来讲就是将原本赋予引脚的值直接写到存储器上(详细内容在手册太多了有点看不下去哈哈哈)。

以下就写IO扩展技术在代码中编写怎么使用吧。

使用:

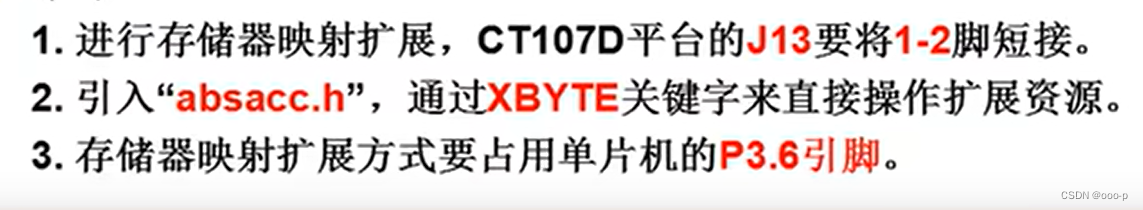

跳帽一定要接到对应位置上别忘了!!

写代码时:

(1)按照上面的引入“absacc.h”

(2)在代码编写过程中,就是把原来HC173译码器选择通道来选择操控蜂鸣器,LED灯,数码管,直接变成了用一个地址代表这三个东西,即不用再进行锁存器的选择操作了。

比如:点亮一个LED灯

普通IO技术:

void selectHC138(unsigned int n)
{
  switch(n)
  {
    case 0:
      P2 = (P2 & 0x1f) | 0x00;  break;
   	case 1:
			P2 = (P2 & 0x1f) | 0x20;  break;
		case 2:
			P2 = (P2 & 0x1f) | 0x40;  break;
		case 3:
			P2 = (P2 & 0x1f) | 0x60;  break;
		case 4:
			P2 = (P2 & 0x1f) | 0x80;  break;
		case 5:
			P2 = (P2 & 0x1f) | 0xa0;  break;
		case 6:
			P2 = (P2 & 0x1f) | 0xc0;  break;
		case 7:
			P2 = (P2 & 0x1f) | 0xe0;  break;
  }
}

void LED()
{
   selectHC138(4);
   P0 = 0xfe;
}

当转换为存储扩展时:

#include"absacc.h"

void LED()
{
  XBYTE[0x80000] = 0xfe;
}

即将selectHC138的操作换成下式的等号左边,P0 口的赋值放到下式的右边。

XBYTE[对应地址] = 0x...

各对应地址为:

欢迎指正。
