NO8 蓝桥杯单片机实践之定时器实现PWM

1 回顾

PWM的调节原理是通过控制占空比来实现调节功能的。

占空比为一个周期高电平占总电平的比例。

2实践

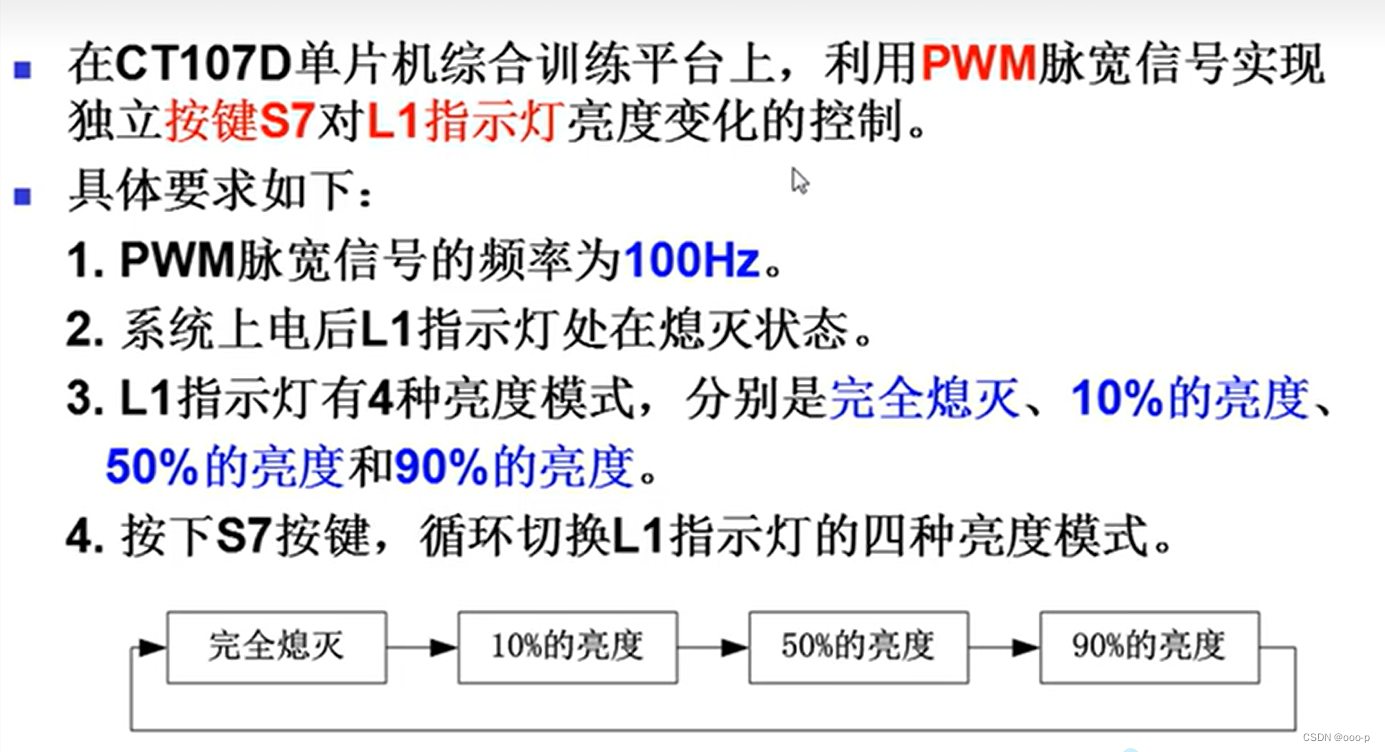

2.1任务

2.2 思路

任务中涉及到的模块有：

点亮L1 :  故涉及到HC138通道选择， L1可用sbit来表示

独立按键S7： 需要一个按键操作函数，为了消抖，故还要一个延时函数。S7可用sbit表示，

PWM信号实现调节灯的亮度： 需要用到定时器的结构。

这里的核心主要是如何通过定时器来实现PWM调制。

PWM信号频率为100HZ，故周期等于1 / 100 = 0.1s = 10ms

即PWM脉冲一个周期为10ms，根据题目，有四种不同的模式（熄灭，亮10%，亮50%，亮90%），则可以用占空比的不同来表示。

由于在单片机中低电平为亮，占空比是高电平占总电平的比。则亮10%可以表示为占空比为90%，即低电平占一个周期的10%。

同理，亮50%表示为占空比为50%,  亮90%表示占空比为10%。<
