NO8 蓝桥杯单片机之PWM的使用

1 PWM原理

1.1 基本概念

首先要知道两个概念：

PWM指的是脉宽调制，因此其形象化的表示应该是脉冲图像，这里主要以矩形脉冲为例。

（1）周期

周期很容易理解，重复的最小单位。

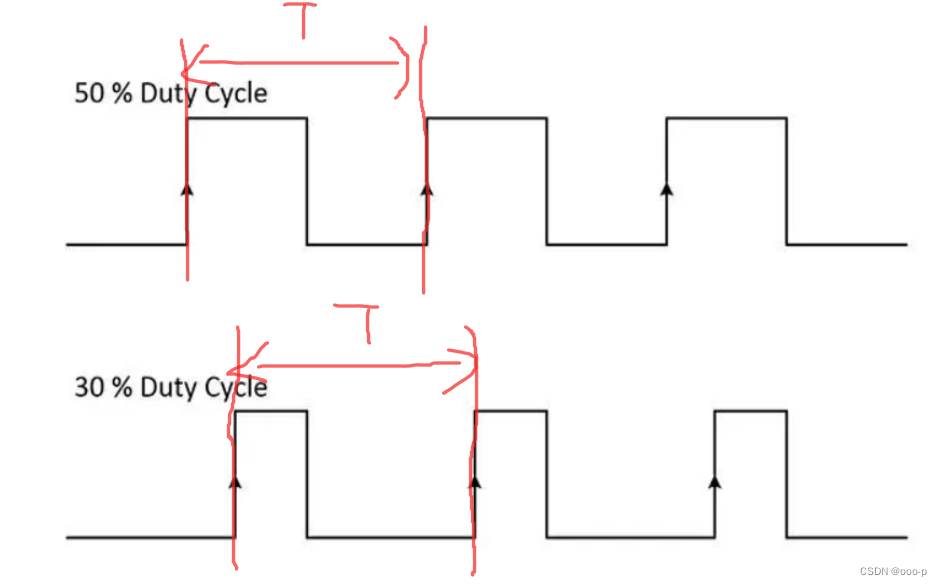

如图，画出了两个不同占空比的脉冲的各自1个周期。

（2）占空比

脉冲占空比（pulseDuty Ratio）是指高电平在一个脉冲周期中所占的比例。

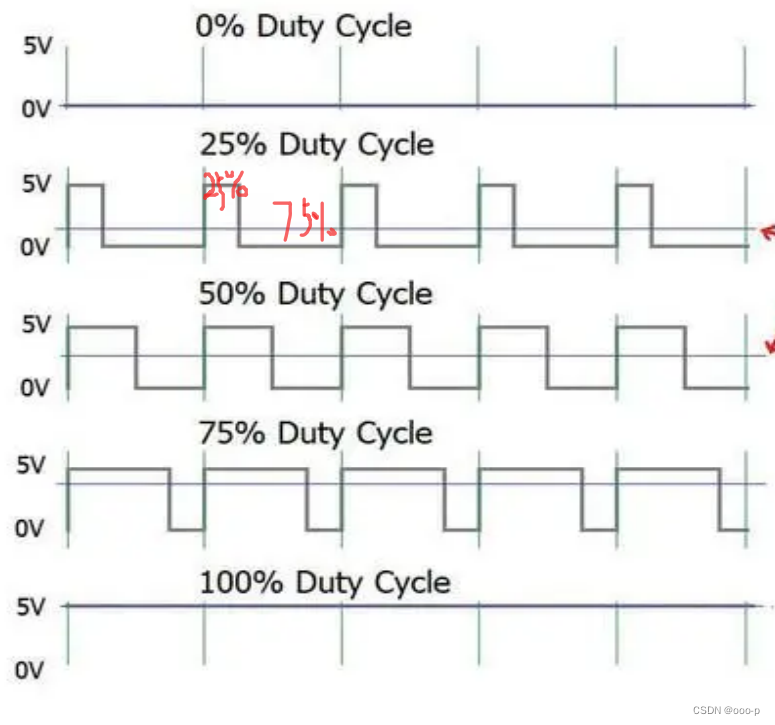

按照定义应该很好理解。如下图，第一个占空比为0，所以每个周期都是低电平；第二个占空比为25%，在一个周期内，高电平占了25%，低电平占了75%。

(3) 计算PWM的周期

周期的公式就是:

比如PWM脉冲的频率为100HZ，那么T=0.01s=10ms。

1.2 PWM基本用处。
