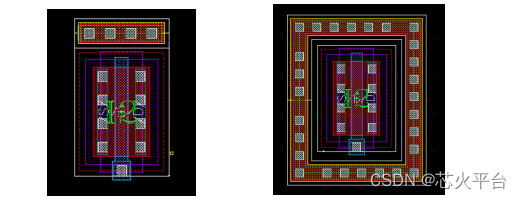

数字和模拟的区别之一就是在绘制的时候，数字模块是用衬底，而模拟模块是需要去围保护环的，如下图所示：

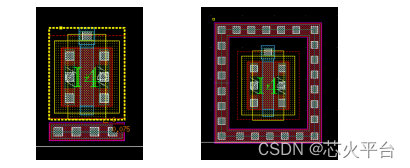

当然，保护环的作用就是保护内部的器件，防止外部的噪声对器件产生干扰，同时保护环也充当了衬底。当然PMOS和NMOS的衬底和保护环也是不一样的，PMOS围的是N环，NMOS围的是P环，下图是NMOS的衬底和保护环：
不管是接的衬底或者是保护环，都是需要接电位的，比如N环接的是高电位，P环接的是低电位。

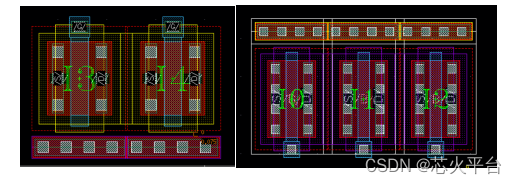

而且数字与数字之间拼接的时候是需要按照半尺寸规则的：为了使两个对接单元间的晶体管也有最小间距，每一个晶体管应当距离单元边沿至少有一半的最小间距，这样方便以后的拼接，也有效的减少了单元与单元之间的距离，使他们保持最小。
