Chapter5 开始Unity Shader——Shader入门精要学习笔记

一、最简单的顶点/片元着色器

1.第一个简单代码

Shader "Custom/Chapter5_SimpleShader"
{

    SubShader{

        Pass{

            CGPROGRAM //由CGPROGRAM和ENDCG包含的CG代码片段

            #pragma vertex vert
            #pragma fragment frag
            //这两行告诉Unity，哪个函数包含了顶点着色器的代码，哪个函数包含了片元着色器的代码
            //#pragma vertex name —— name即为函数名
            //#pragma fragment name

            float4 vert(float4 v : POSITION) : SV_POSITION{
    //vert函数输入v包含了这个顶点的位置，是通过POSITION这个语义指定的，返回float4类型的值，是该顶点在裁剪空间中的位置
                //POSITION 和 SV_POSITION都是不可省略的，告诉用户输入输出是什么
                    //POSTION告诉unity把模型顶点坐标填充到输入参数中
                    //SV_POSITION告诉输出是裁剪空间中的顶点坐标
                return mul (UNITY_MATRIX_MVP, v); //把顶点坐标从模型空间坐标转换到裁剪空间
                }
            fixed4 frag():SV_Target{
    //SV_Target告诉用户输出颜色存储到一个渲染目标中（这里输出到默认的帧缓存）
                return fixed4(1.0, 1.0, 1.0, 1.0); //白色的fixed4类型的变量
                }
            ENDCG
            }
        }
}

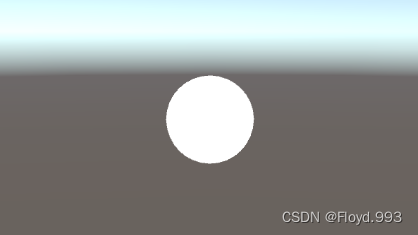

• 可以得到一个白色的球


2.想要得到顶点纹理坐标和法线方向

定义一个结构体

Shader "Custom/Chapter5_SimpleShader"
{

    SubShader{

        Pass{

            CGPROGRAM //由CGPROGRAM和ENDCG包含的CG代码片段

            #pragma vertex vert
            #pragma fragment frag
            //这两行告诉Unity，哪个函数包含了顶点着色器的代码，哪个函数包含了片元着色器的代码
            //#pragma vertex name —— name即为函数名
            //#pragma fragment name

            //使用一个结构体来定义顶点着色器的输入
            struct a2v{
    //a2v表示把数据从应用阶段传递到顶点着色器中
                //POSITION告诉unity，用模型空间的顶点坐标填充vertex变量
                float4 vertex : POSITION;
                //NORMAL告诉unity，用模型空间的法线方向填充normal变量
                float3 normal : NORMAL;
