龙迅#LT86101SX HDMI/DVI 电缆中继器,(搭配LT86102SXE使用)实现HDMI/DVI信号延长!

1. 一般说明

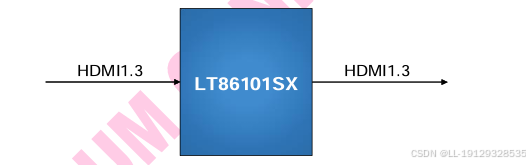

LT86101SX 是 Lontium 的第 4 代 HDMI/DVI 中继器，基于 ClearEdge 技术，符合 HDMI 1.3（高清多媒体接口）规范。它是一款 6.75Gbps （3 x 2.25Gbps） 高性能时钟重新计时器件，支持 3 个 TMDS 数据通道和一个时钟通道。该器件还集成了双向 DDC 有源缓冲器和并行 CEC 有源缓冲器，以提供完整的 HDMI/DVI 中继器解决方案。

该LT86101SX在每个 TMDS 数据通道上集成了自适应接收均衡器、时钟和数据恢复 （CDR） 电路以及去加重驱动器。clock channel 馈送高性能锁相环 （PLL），该 PLL 重新生成低抖动输出 clock。接收均衡器分析输入数据信号并自动确定均衡量，以补偿由长 HDMI/DVI 电缆和 FR4 走线引起的衰减。CDR 电路对均衡数据进行重定时，并与 PLL 相结合，以创建干净的 clock 和数据输出，从而减少确定性抖动和随机抖动。这种低电平输出抖动为系统设计人员在处理严格的时序预算或长电缆应用时提供了额外的裕量和灵活性。此外，还可以级联多个设备以扩展电缆范围，而不会降低信号保真度。该发射器支持可配置的发射去加重，因此可以优化输出以驱动额外长度的电缆或 FR4 走线。

为了获得更好的信号完整性，在接收器中实现了 ODT 和校准电路。此外，接收器路径上存在的偏移可以自动取消。发射器可以在标准电流水平下工作，也可以在高 50% 的电流水平下工作，以支持反向端接以实现高回波损耗。由于阻抗不连续性，这有效地提高了输出信号质量。

有源 DDC 和 CEC 缓冲器双向恢复 DDC 和 CEC 总线的信号完整性。DDC 缓冲器具有电缆电容补偿功能，源侧为 300pF 至 3000pF，灌电流侧为 150pF 至 1500pF。转换速率限制驱动器可防止 DDC 总线振铃和相互耦合。DDC 缓冲器具有 parallel 和 serial 模式。在串行模式下，它隔离了源侧和吸收侧的电容，但限制了不可级联的特性。在并行模式下，缓冲器可以级联，但源器件和吸收器件也可以看到总电容负载。此外，缓冲器可以对两个总线延迟进行去偏斜处理，以补偿或调整由于传播路径不平衡或不良 I2C 主行为而导致的边际时序。由于 CEC 线路连接规范的要求，CEC 缓冲区只有 parallel 模式。它提供 3000pF 驱动能力，当芯片处于断电状态时符合 CEC 线路退化漏电规范。

双控制模式可用于 LT86101SX。这为系统设计人员提供了非常灵活的解决方案，无论是考虑性能还是成本。LT86101SX 支持两种控制模式：引脚控制模式和 I2C 控制模式。在 Pin Control Mode 下，不需要外部 MCU，基本功能由 pin 配置控制，但高级功能为默认设置。在 I2C 控制模式下，需要外部 MCU，芯片完全由 MCU 控制，而控制引脚配置不再有效。

LT86101SX采用 7mm x 7mm 48 引脚 QFN 封装，工作温度范围为 -40°C 至 +85°C。

2. 特点

• 兼容HDMI 1.3，支持2.25Gbps数据速率
• 支持1080p@60Hz视频分辨率和3D视频格式
• 高达40dB的自适应接收均衡，以补偿长/廉价的电缆损耗
• ODT和校准，以获得更好的信号完整性
• 用于交流耦合应用的
独立ODT电源• 可配置的发射去加重高达-9dB，以预补偿信号失真
• 集成反向端接以提高输出信号质量
• 5V 容限有源 DDC 缓冲器，允许电容高达 3000pF
• 并联有源 CEC 缓冲器，驱动能力高达 3000pF
• 延长电缆长度如下：（RX 侧 + TX 侧）
通过 26 AWG STP HDMI 电缆 @ 1.65Gbps
高达 （35m + 20m） 通过 26 AWG STP HDMI 电缆@ 2.25Gbps
高达 （25m + 15m） 通过 28 AWG STP HDMI 电缆@ 1.65Gbps
通过 28 AWG STP HDMI 电缆 @ 2.25Gbps
可达 （15m + 10m）• 可级联以进一步延伸
电缆• 双控制模式，适用于灵活的应用
• 链路活动检测以启用静噪选项
• 功率耗散为 0.75W（典型值
）• 支持深色
• 7mm x 7mm 48 引脚 QFN 无铅封装


3. 应用

• TMDS 电缆均衡器
• 高清电视和显示器
• DVI/HDMI 电缆延长器模块
• 电缆组件
