龙迅#LT86102SXE适用于 HDMI/DVI转2 端口 HDMI/DVI 电缆中继延长器,分辨率高达4K60HZ!

1. 描述


LT86102SXE 是 Lontium 的第 4 代 2 端口 HDMI/DVI 分配器，可将 1 个 HDMI/DVI 信号重复到 2 个 HDMI/DVI 信号组，支持多达 2 个不同的 HDMI/DVI 接收/显示端子。基于ClearEdge技术，它支持每通道高达3.4Gbps的数据速率，符合HDMI 1.4和DVI 1.0规格。
该器件在接收器侧的每个数据通道上集成了一对 ODT、一个自适应均衡器和一个 CDR 电路，在发射器侧的每个数据通道上包含一个带可选反向端接的去加重驱动器。clock 通道馈送高性能 PLL，该 PLL 重新生成低抖动输出 clock 以进行数据恢复。LT86102SXE处理 HDCP 解密/加密并将数据传输到 2 个 HDMI/DVI 端口。
LT86102SXE 中的 HDCP 中继器引擎可处理硬件身份验证、解密和加密所需的所有处理。这大大降低了外部 MCU 开销和固件复杂性。但是，为了获得更大的灵活性，LT86102SXE 还提供了软件控制模式的选项，在该模式下，HDCP 操作完全由外部 MCU 控制。
LT86102SXE 集成了 EDID 影子 RAM，以实现更好的兼容性并降低系统复杂性。在外部 MCU 加载实际 EDID 之前，上游端口可以访问嵌入式 EDID。

2. 特点

• 符合
HDMI 1.4&DVI 1.0 规范• 支持 3D 视频格式和高达 3.4Gbps 数据速率的 4Kx2K 扩展分辨率格式和高达 4Kx2K @60Hz YCbCr 4：2：0 格式
• 自适应均衡和去加重以补偿长电缆损耗
• ODT 和校准
• 集成符合 HDCP 1.4 规范
的 HDCP 中继器引擎• 完全硬件控制或可选的软件控制 HDCP 操作
• 预编程的 HDCP 密钥集或外部 EEPROM 存储的密钥集
• 集成 CEC 控制器
• 集成的 EDID 影子 RAM 和嵌入式 EDID
• 5V 容忍 DDC 接口
• 1 个 HDMI/DVI 输入端口，最多 2 个 HDMI/DVI 输出端口

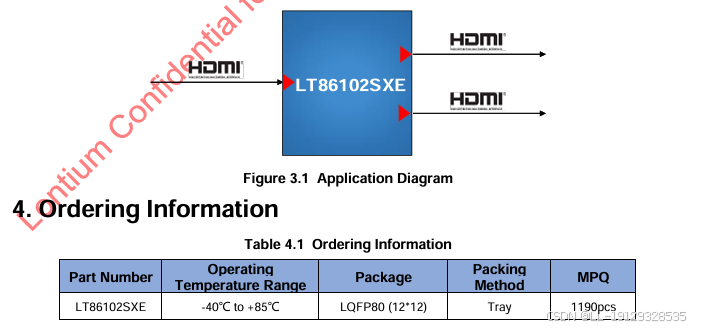

3.应用

• 支持
多个显示器/电视• HDMI/DVI 信号分配/重复
