综合之多功能电子时钟

于 2023-08-12 16:47:46 发布
阅读量99 收藏 1
点赞数
分类专栏： FPGA学习 文章标签： fpga
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_67803687/article/details/132250639
版权
该博客围绕FPGA电子时钟展开，阐述了其功能需求，包括显示和设置时钟、闹钟时间，时钟与闹钟时间一致时蜂鸣器响。介绍了硬件原理，进行了模块和状态转移设计，给出时序图。还提供了代码下载链接，并展示了状态和计数仿真流程、效果及细节。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一.功能需求

  • 1.显示电子时钟
  • 2.设置时钟时间
  • 3.显示闹钟时间
  • 4.设置闹钟时间
  • 5.时钟时间达到闹钟时间时蜂鸣器响

二.硬件原理

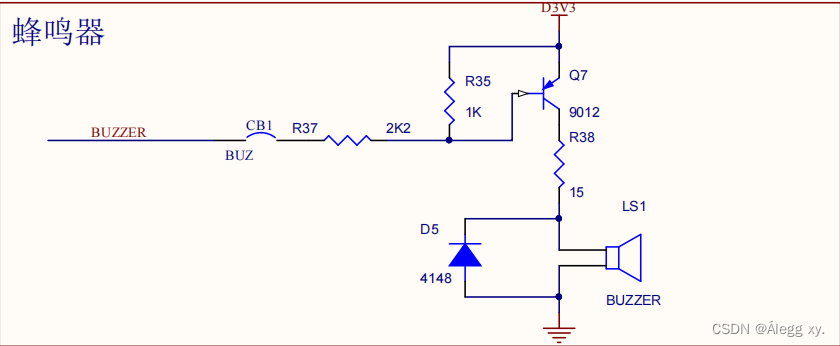

  • 蜂鸣器低电平有效
    在这里插入图片描述

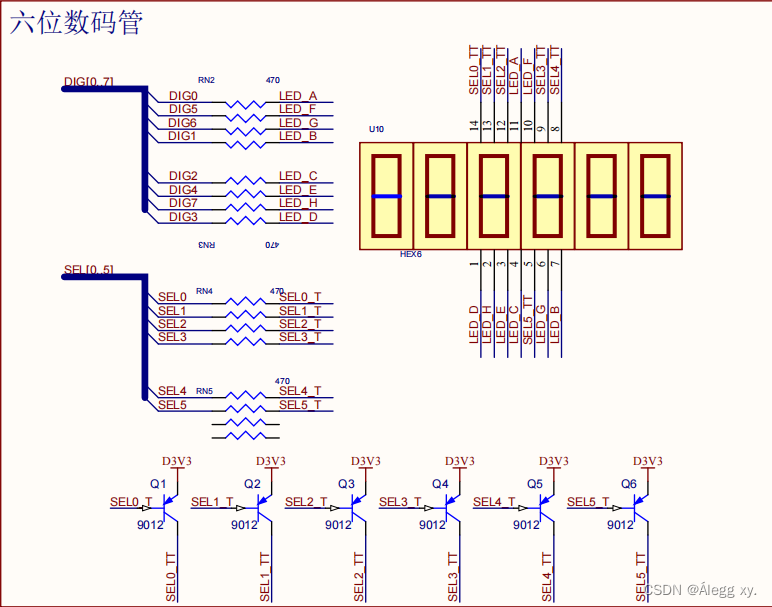

  • 数码管低电平有效
    在这里插入图片描述

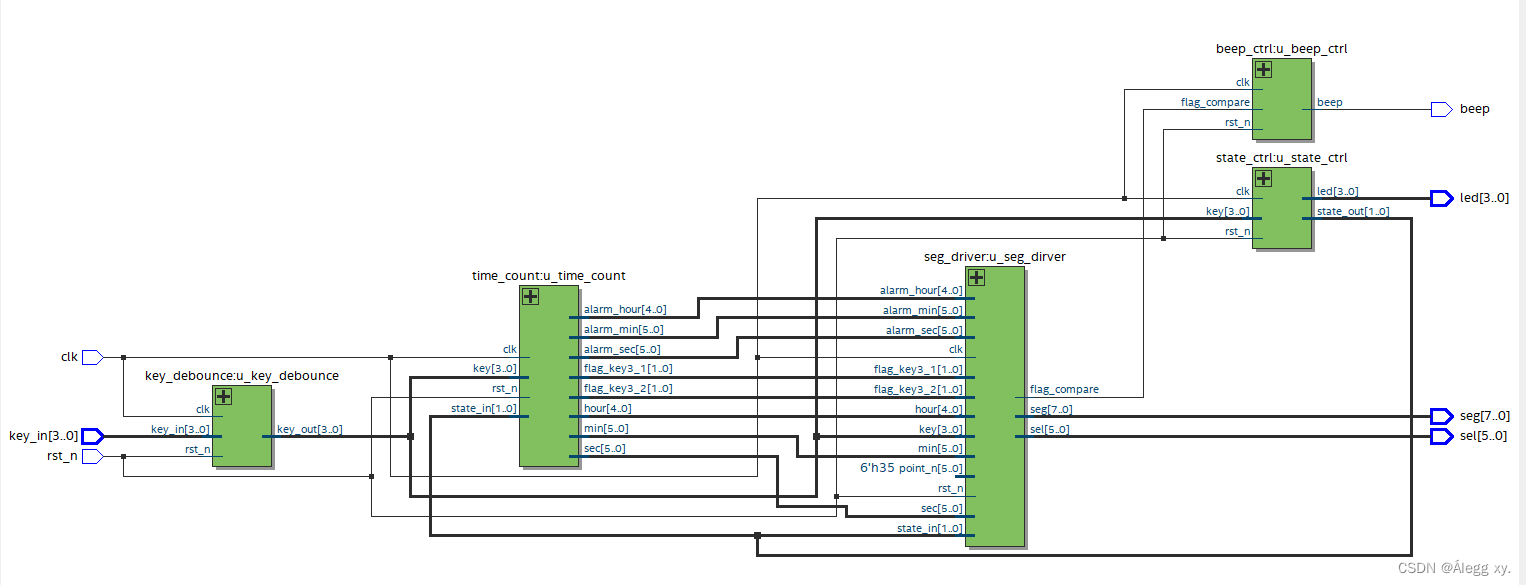

三.模块设计

在这里插入图片描述

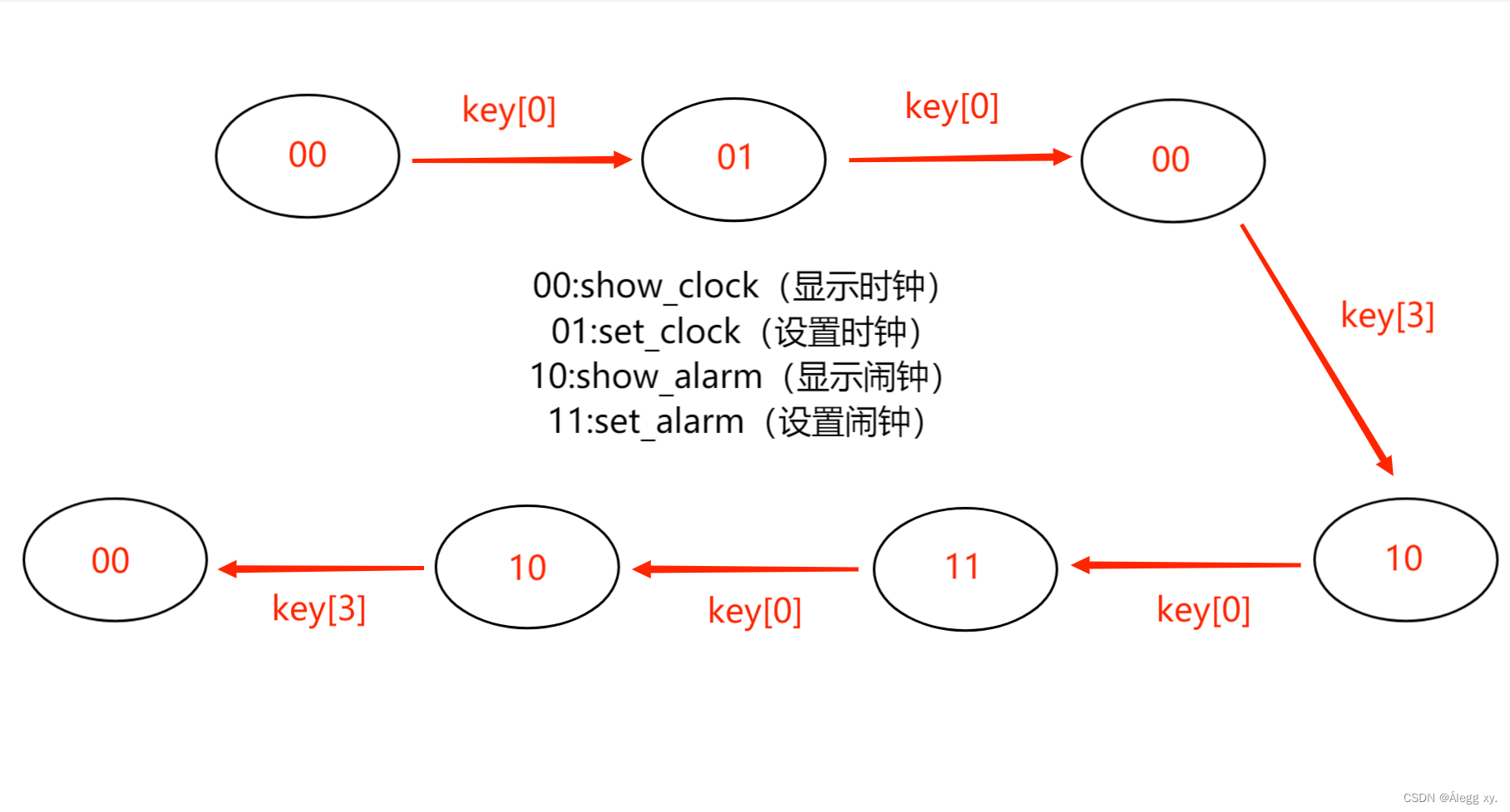

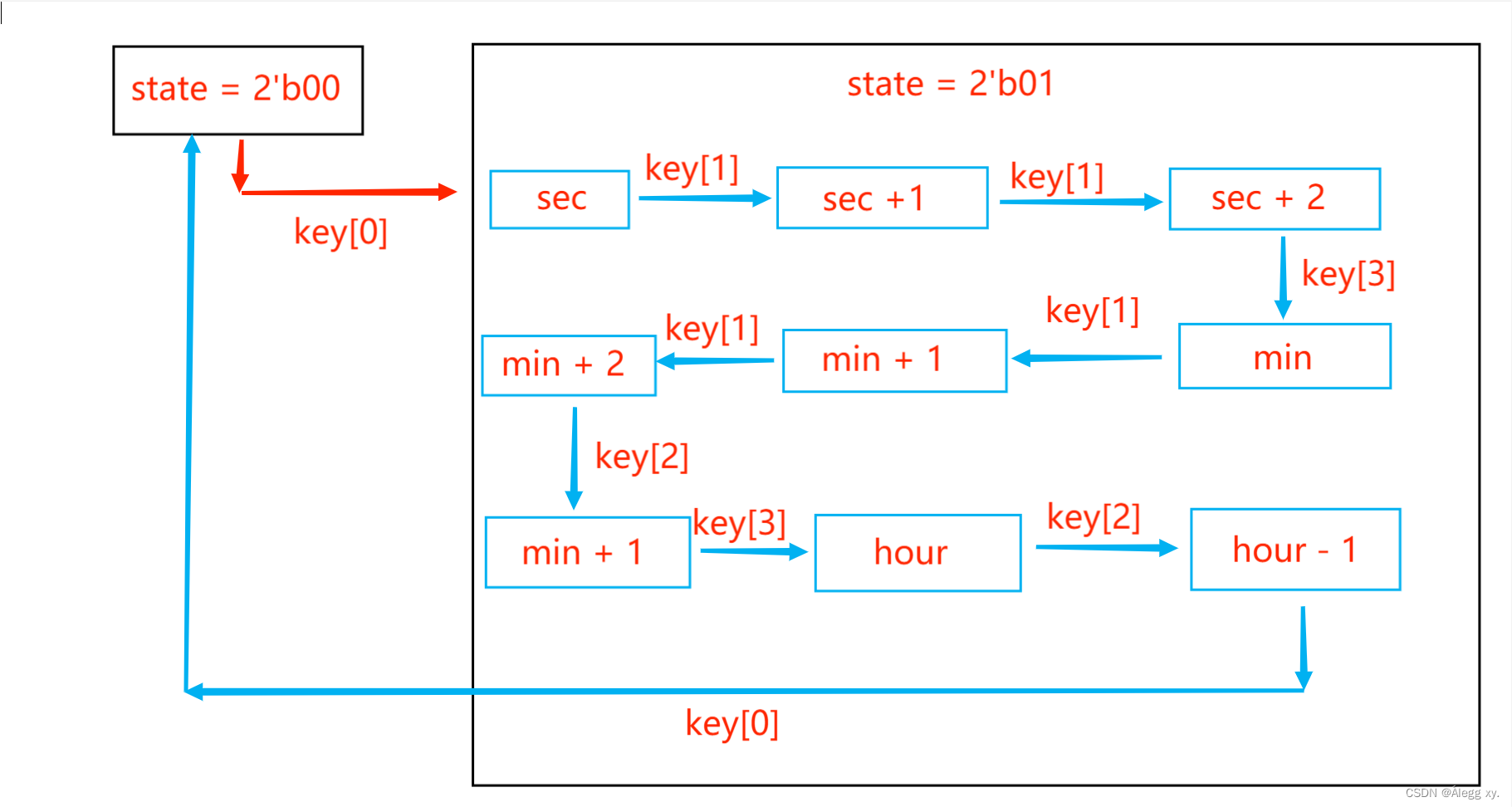

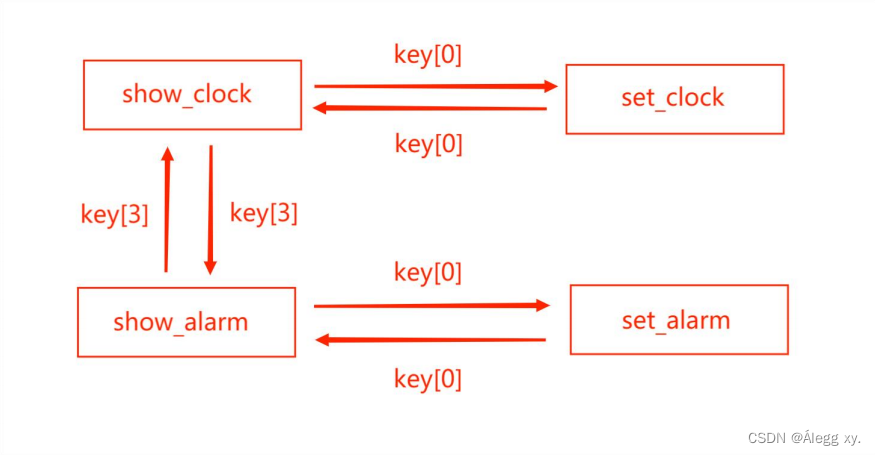

四.状态转移设计

在这里插入图片描述

五.时序图

1.计数逻辑

在这里插入图片描述

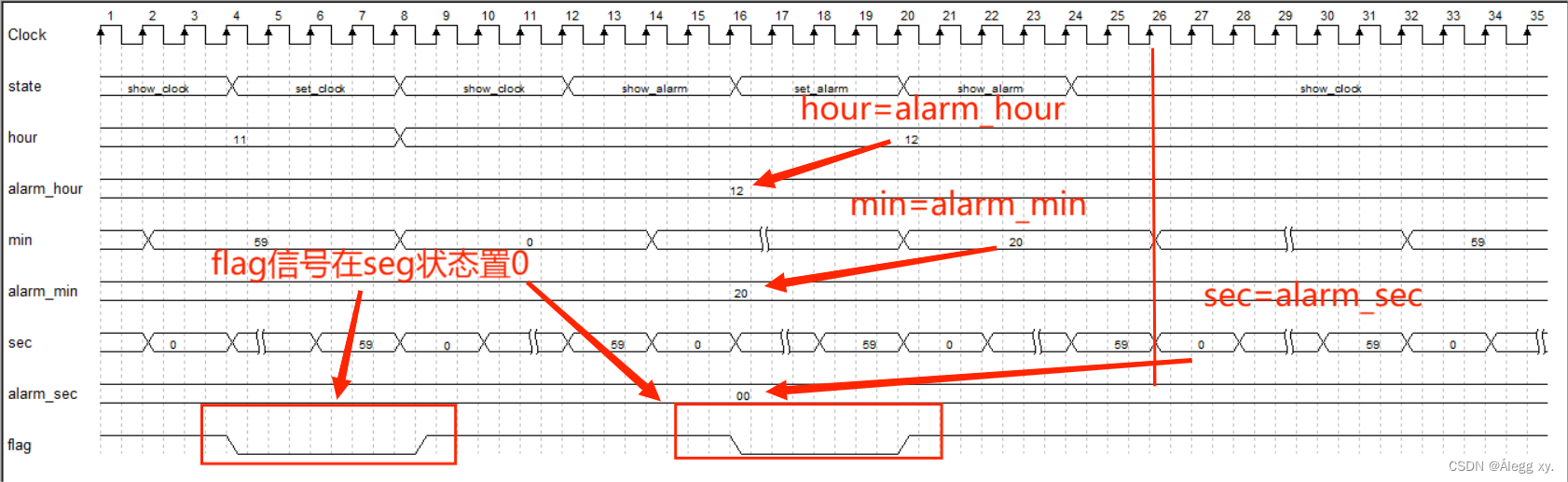

2.闹钟时钟比较结果

在这里插入图片描述

六.代码

七.仿真

1.状态仿真流程

在这里插入图片描述

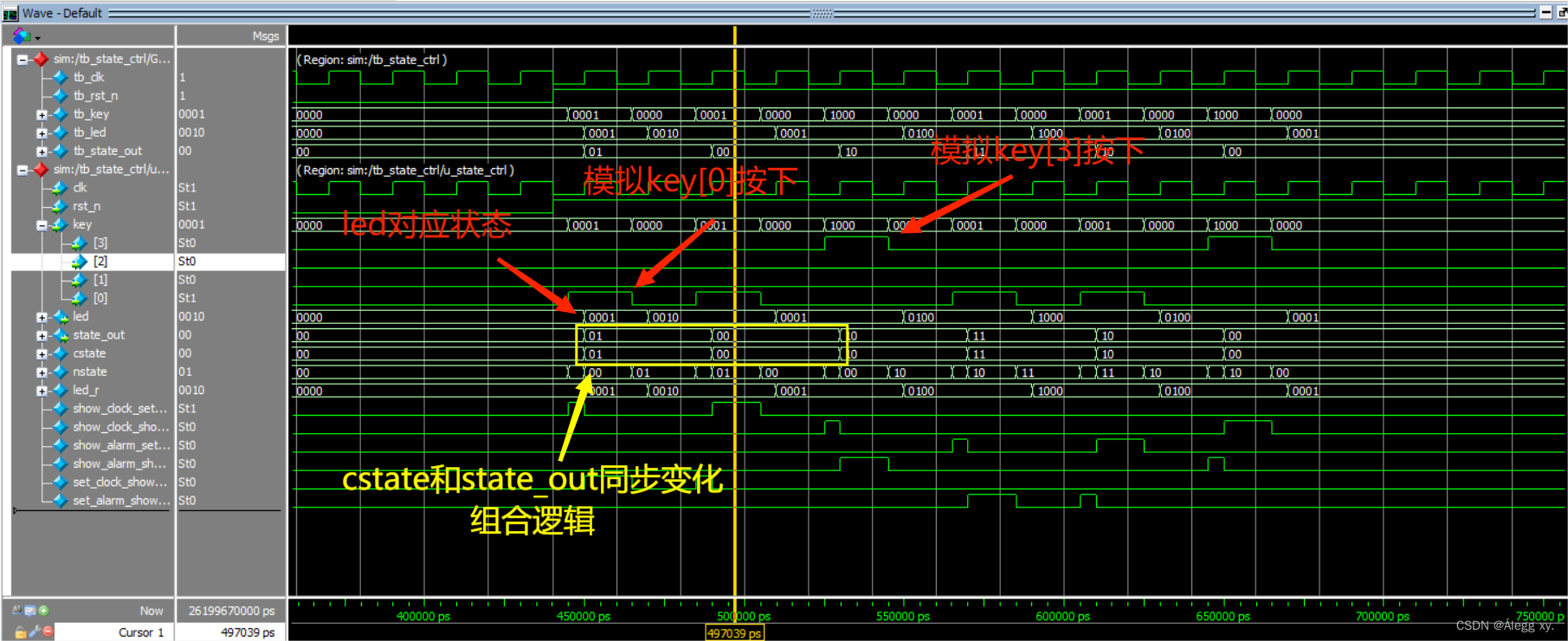

2.状态仿真效果

在这里插入图片描述

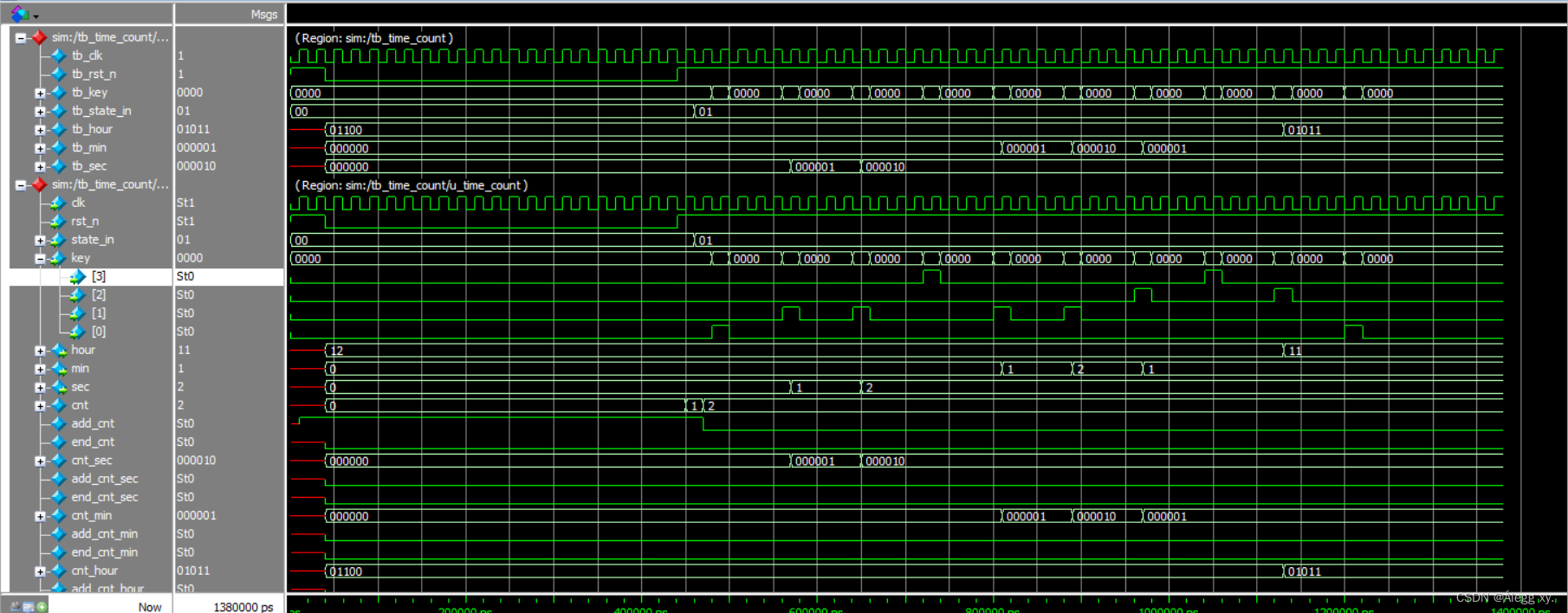

3.计数仿真流程

在这里插入图片描述

4.计数仿真效果

在这里插入图片描述

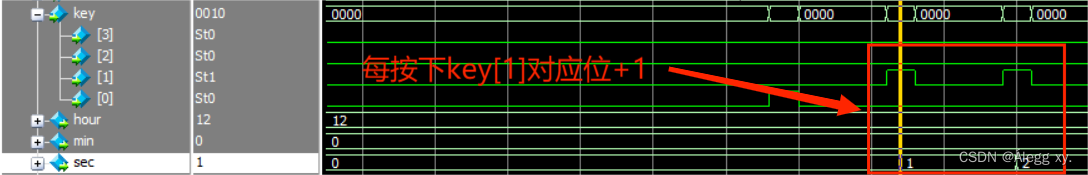

5.计数仿真图细节之计数规则

在这里插入图片描述

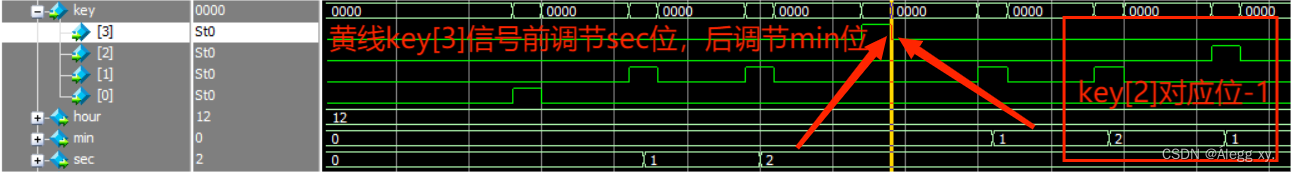

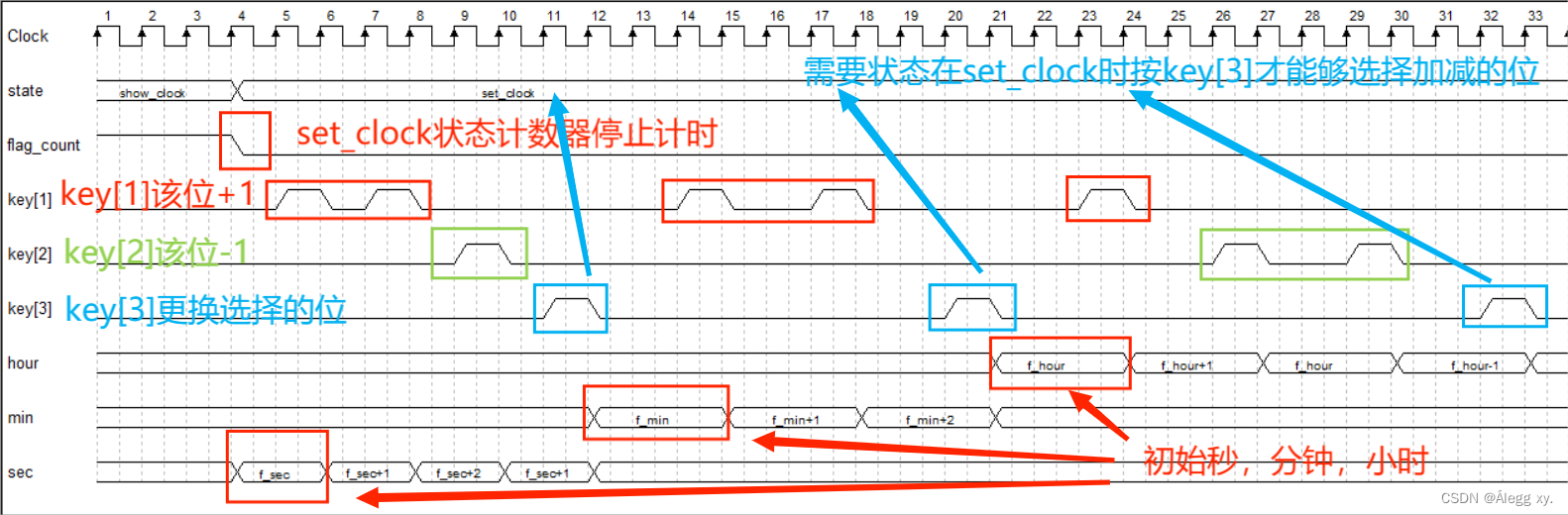

6.计数仿真图细节之切换计数位

在这里插入图片描述

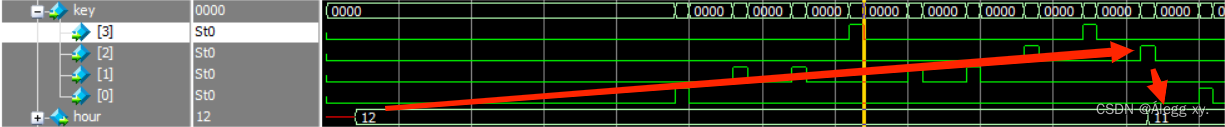

7.计数仿真图细节之初始值变化

在这里插入图片描述
