按键消抖&蜂鸣器

一.按键消抖原理

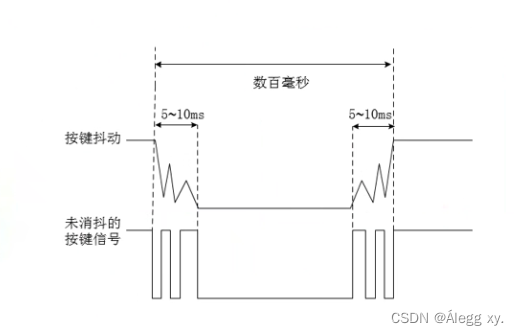

• 由于按键的物理特性，芯片会识别信号出现多次高低电平变化，会出现如下图的未消抖信号。影响我们的整个项目。

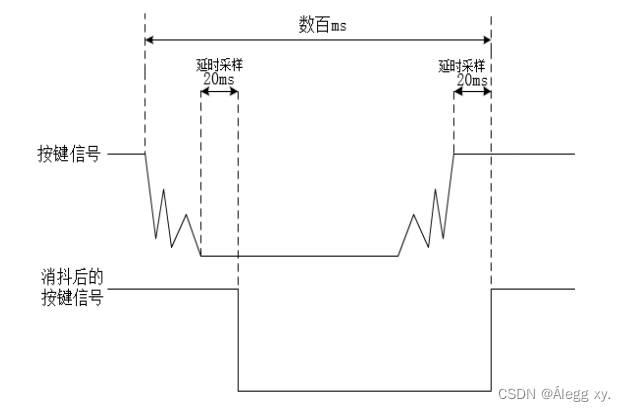

• 所以我们在使用按键时需要消抖，以确保按键被按下时只检测到一次低电平，我们期望的效果如下。


1.1按键消抖方式

• 硬件消抖：通过RS触发器或电容滤波实现（了解即可）
• 软件消抖：通过一个延时实现：当检测到按键信号电平改变时，延时20ms，然后再取该时刻信号作为输出。

1.2按键消抖流程图

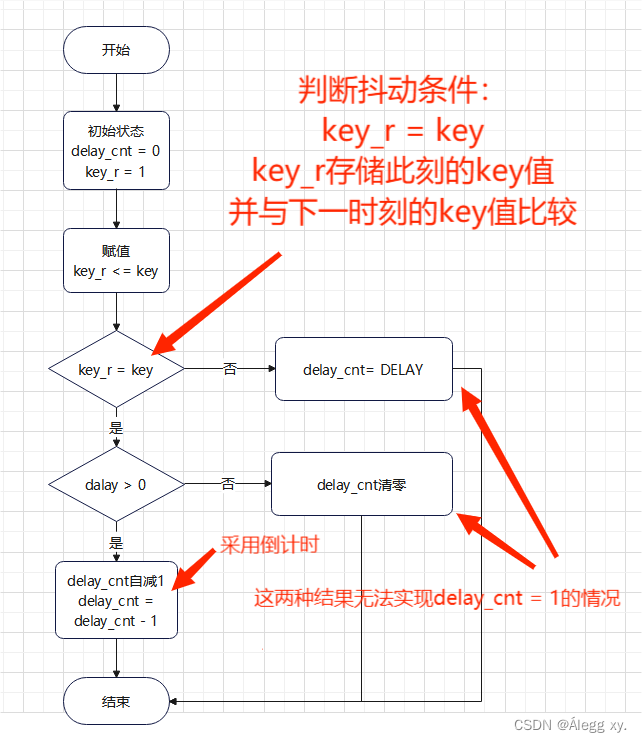

• 延时计数器流程图

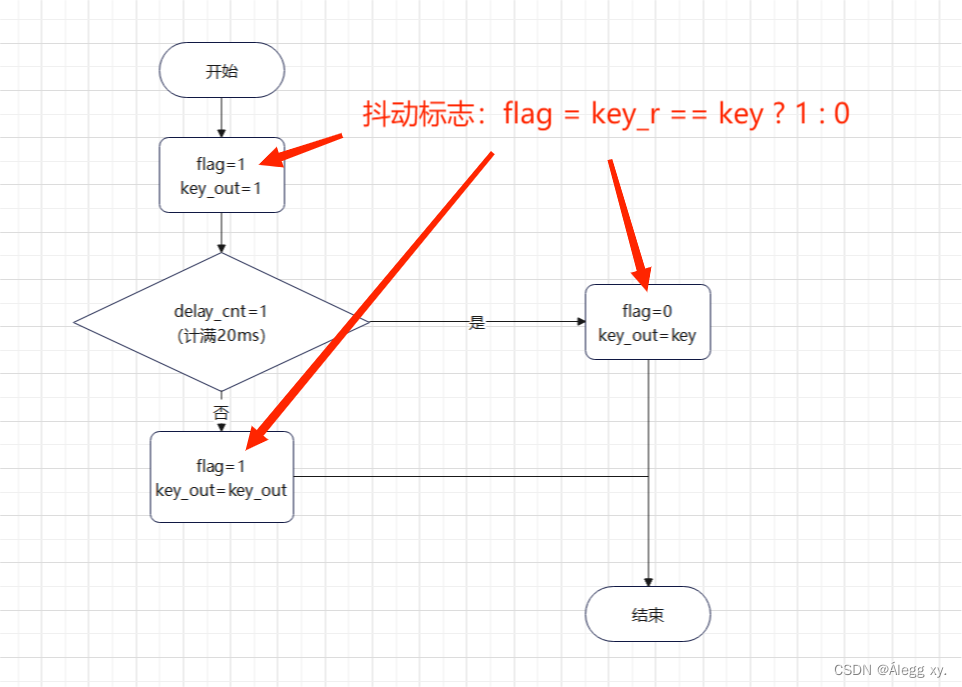

• 根据延时计数器获取状态（是否抖动）的按键信号

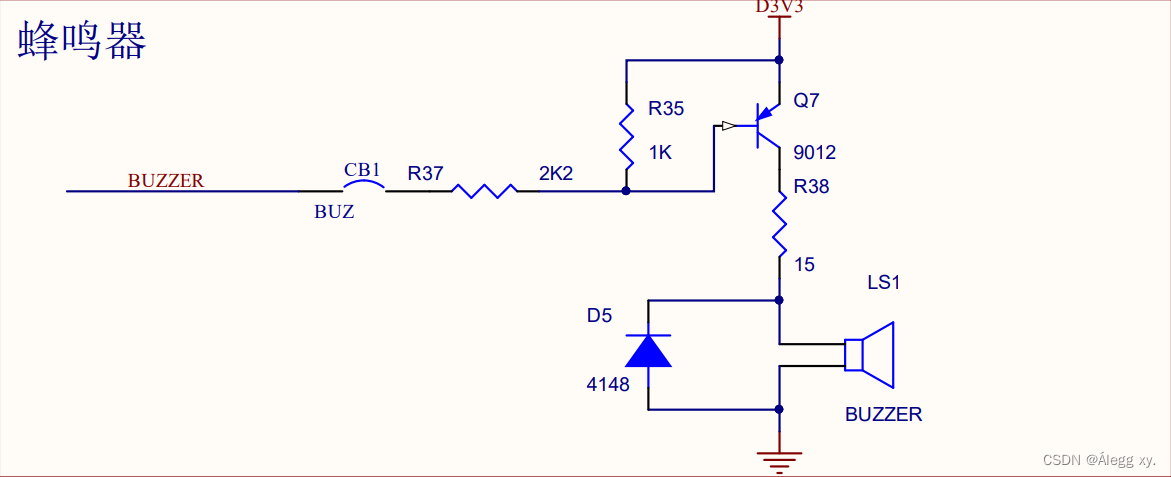

二.蜂鸣器原理

• 由上图可知：值为1时蜂鸣器工作。

三.代码

3.1按键消抖模块

/**************************************功能介绍***********************************
Date	: 2023年7月26日20:20:20
Author	: Alegg xy.
Version	: 1.0
Description: 按键消抖模块
*********************************************************************************/

//---------<模块及端口声名>------------------------------------------------------
module key_debounce(
	input 	wire 	clk  ,//时钟50MHz
	input 	wire 	rst_n,//复位信号，下降沿有效
	input 	wire 	key  ,//按键

	output 	reg 	flag ,//消抖完成标志,0表示还在抖动，1表示抖动结束
	output 	reg 	key_out//消抖完的有效电平
);
parameter 		DELAY = 20'd1000_000;//20ms
reg 	[19:0]	delay_cnt		    ;//延迟计数器
reg 			key_r 			    ;//中间按键寄存器，存放当前按键信号，用于和下次按键信号做比较

//延迟计数器模块
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin//按键复位
		delay_cnt <= 20'd0;//初始延迟计数器默认为0
		key_r <= 1'b1;//初始中间按键寄存器为高电平，按键高电平无效
	end
	else begin
		key_r <= key;//此刻值赋给key_r，然后key_r与下一时刻key对比
		if(key_r != key)begin//抖动：key_r != key
			delay_cnt <= DELAY;//开始设置延迟计数器初值
		end
		else begin//没有抖动
			if(delay_cnt > 20'd0)begin//如果延迟计数器大于0
				delay_cnt <= delay_cnt - 20'd1;//开始倒数计时
			end
			else begin
				delay_cnt <= 20'd0;//如果延迟计数器小于等于0，延迟计数器清0
			end
		end

	end

end

//根据延迟计数器获取状态以及稳定的按键信号
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin//复位信号
		flag <= 1'b0;//初始为0：抖动
		key_out <= 1'b1;//记录按键稳定信号
	end
	else if(delay_cnt == 1'd1)begin//计数20ms
		flag <= 1'b1;//条件满足，赋值为1，不抖动
		key_out <= key;//key_out将稳定信号输出
	end
	else begin
		flag <= 1'b0;//计数器没有计至20ms，仍然抖动
		key_out <= key_out;//key_out保持不变
	end
end
endmodule

3.2蜂鸣器控制模块

/**************************************功能介绍***********************************
Date	: 2023年7月26日20:20:29
Author	: Alegg xy.
Version	:
Description:
*********************************************************************************/

//---------<模块及端口声名>------------------------------------------------------
module ctrl_beep(
    input				clk		,
    input				rst_n	,
    input				key	    ,

    output	reg         beep
);
//---------<参数定义>---------------------------------------------------------

//---------<内部信号定义>-----------------------------------------------------
    always @(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            beep <= 0;
        end
        else if(flag && ~key)begin
            beep <= ~beep;
        end
        else begin
            beep <= beep;
        end
    end

endmodule

3.3顶层模块设计

module top_key_beep (
    input    wire   clk     ,
    input    wire   rst_n   ,
    input    wire   key     ,

    output   wire   beep
);
    wire flag_link;
    wire key_link;

    key_debounce u_key_debounce(
        .clk         (clk),
        .rst_n       (rst_n),
        .key         (key),

        .flag        (flag_link),
        .key_out     (key_link)
    );

    ctrl_beep u_ctrl_beep(
        .clk	(clk),
        .rst_n	(rst_n),
        .flag   (flag_link),
        .key	(key_link),

        .beep   (beep)
    );
endmodule

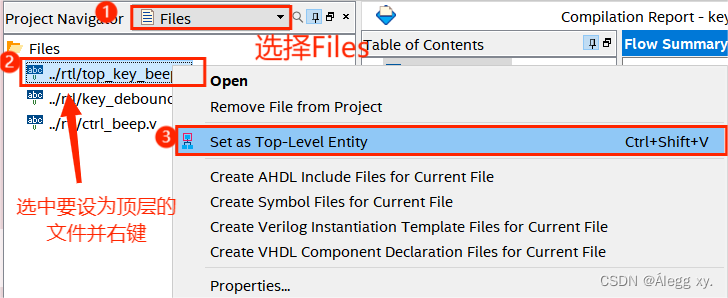

• 注意要设置顶层文件

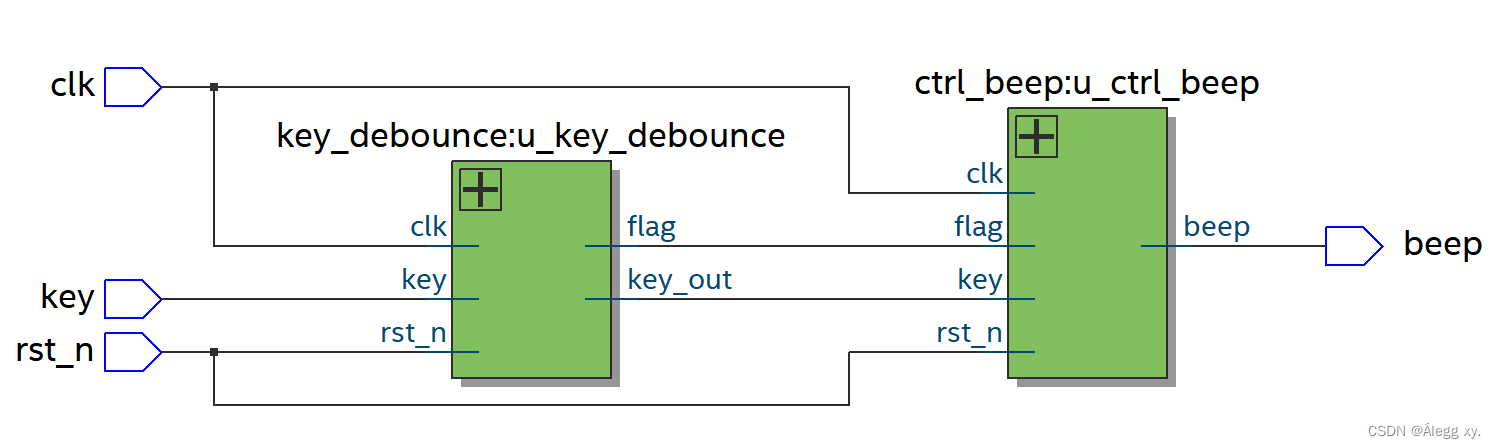

四.模块图

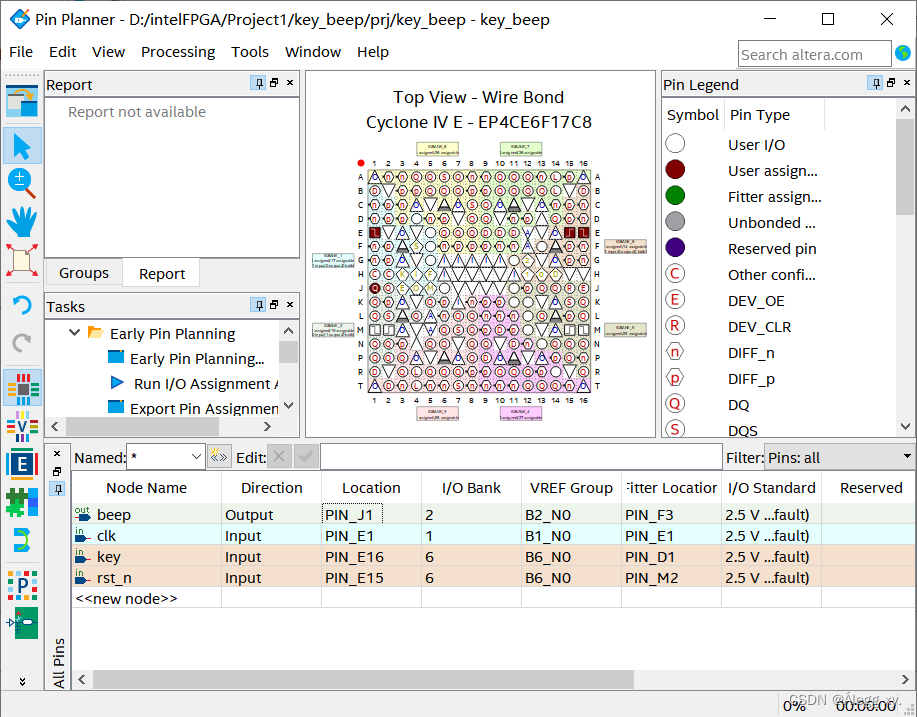

五.引脚配置

信号	管脚
clk	E1
rst_n	E15
key	E16
beep	J1
