【MATLAB源码-第264期】基于matlab的跳频通信系统仿真，采用MSK调制方式，差分解调；输出误码率曲线和各节点波形图。

操作环境：

MATLAB 2022a

1、算法描述

跳频通信系统是一种能够提高通信抗干扰能力的技术，它通过在传输过程中不断地改变载波频率来避开干扰或者窃听。在这套跳频通信系统中，我们采用了最小频移键控（MSK）作为调制方式，同时使用差分解调技术来恢复原始信号。整个系统包括调制、跳频、信道传输、解跳、解调以及误码分析等多个环节。本文将详细描述该系统的原理和工作流程，并解释每个步骤在整个通信链路中的作用。

首先，系统的核心思想是通过对待发送信息进行调制，然后利用跳频技术使得信号在不同的频点上进行传输。在解调阶段，接收端需要执行相应的解跳操作以恢复出基带信号，最终通过差分解调还原出原始的二进制信息。

系统的初始化设置
在该系统中，初始化步骤非常重要。我们首先确定了系统的基本参数，包括信息的传输速率、跳频速率、采样率以及跳频带宽。这些参数直接决定了系统的性能和跳频信号的特性。传输速率决定了每秒钟可以传输多少个比特，而跳频速率则确定了频率切换的频率。系统在跳频时，必须确保每跳发送的比特数目是整数，这样可以避免频率切换过程中出现数据丢失或混乱的情况。此外，采样率和带宽决定了信号的解析度和频谱范围，从而影响跳频信号的调制和解调效果。

调制
调制是信号处理的核心步骤之一。在本系统中，我们采用了MSK调制技术。MSK是一种特殊形式的频移键控（FSK），它通过使两个连续的比特之间的相位变化最小化，来实现高效的频率调制。与其他调制方式相比，MSK具有更好的频谱效率和较强的抗干扰能力，适合在跳频通信系统中使用。在调制过程中，系统会将输入的二进制比特流转换为一个复基带信号，这个信号是调制后的载波信号，准备通过跳频技术在不同频点上传输。

跳频
跳频是该系统中实现抗干扰能力的关键技术。在跳频过程中，系统会根据预设的跳频序列，将调制后的信号映射到不同的频率上进行传输。跳频序列是随机生成的，目的是使得每个比特的频谱分布在不同的频率上，这样可以有效避免固定频段上的干扰或窃听。通过频率不断变化，外部干扰或信号截获者很难准确地跟踪信号，从而增强了系统的安全性和鲁棒性。跳频技术不仅能对抗恶意干扰，还能减少多径效应对信号传输的影响，使得信号在复杂的无线信道中仍然具有较好的传输性能。

信道传输
在实际的通信系统中，信号传输不可避免地会受到噪声的干扰。为了模拟这一过程，我们在跳频信号传输的过程中加入了高斯白噪声。通过引入噪声，可以更真实地模拟实际通信环境中的信号衰减和干扰情况。信号经过信道传输后会被噪声污染，接收端需要对信号进行处理，以便从噪声中提取出有效的传输信息。

信道传输是整个通信系统的核心环节之一。在信道中，信号可能会受到多种干扰因素的影响，包括热噪声、电磁干扰以及其他信号源的干扰等。因此，接收端需要具备较强的抗干扰能力和信号恢复能力。

解跳
解跳是跳频通信系统的一个重要步骤。在信号经过信道传输之后，接收端首先要进行解跳操作，以便恢复出基带信号。由于跳频序列在发送和接收时是一致的，因此接收端只需要按照相同的跳频序列，将不同频点上的信号重新组合到一起，就可以恢复出原来的调制信号。解跳的准确性直接关系到解调的效果，若解跳出现偏差，会导致信号失真，影响后续的解调过程。

通过解跳，接收端可以将散布在不同频率上的信号重新组合，得到一个连续的复基带信号。这个信号包含了所有的传输信息，但仍然是经过噪声污染的。因此，解跳后的信号需要进一步处理，以便从中提取出原始的二进制信息。

差分解调
差分解调是该系统中用于还原原始比特流的关键步骤。由于系统采用了MSK调制，因此在解调时可以使用差分解调技术。差分解调是一种基于相位差的解调方式，它通过比较相邻信号的相位变化来判断每个比特的值。这种解调方式的优点在于，能够有效地抵抗相位偏移对解调结果的影响，使得系统在噪声较大的环境中依然能够正确解调出信号。

在差分解调的过程中，接收端会对解跳后的复基带信号进行处理，提取出每个比特对应的相位信息，并根据相位的变化判断出比特的值。通过这种方式，系统能够从噪声中分离出有效信息，还原出原始的二进制比特流。

误码分析

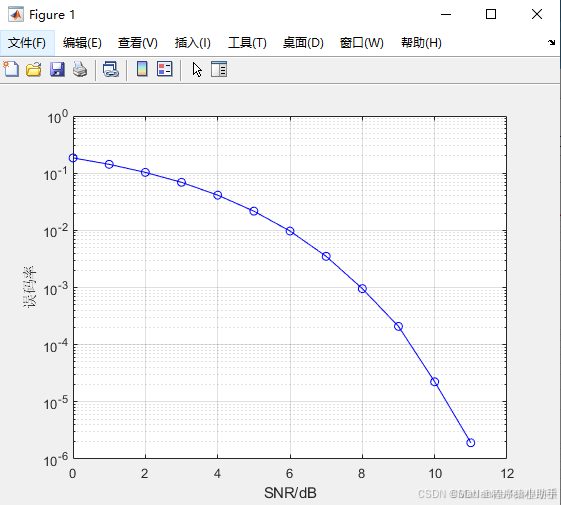

误码分析是评价通信系统性能的重要指标。在通信过程中，受到噪声和其他干扰的影响，接收端恢复出的比特流可能与发送端的比特流不完全一致。通过对比原始发送的比特流和接收端恢复出的比特流，系统可以统计出误码的个数，从而计算出误码率。

在该系统中，误码分析步骤主要是通过对比解调后的比特流和发送端的比特流，计算出两者之间的差异。误码率越低，说明系统的抗干扰能力越强，通信质量越好。系统中的误码分析不仅可以用于评价通信性能，还可以为后续的系统优化提供参考依据。

频谱分析

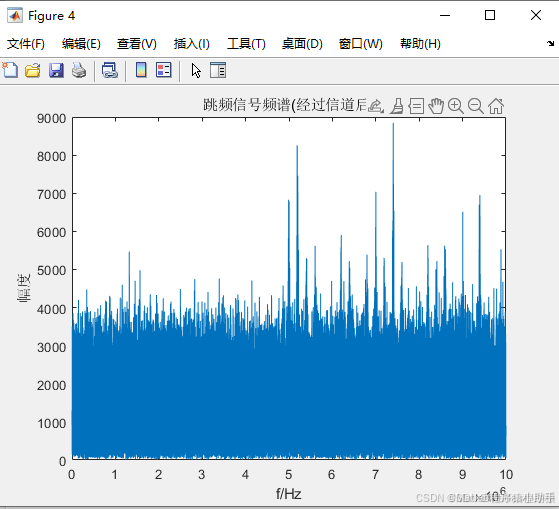

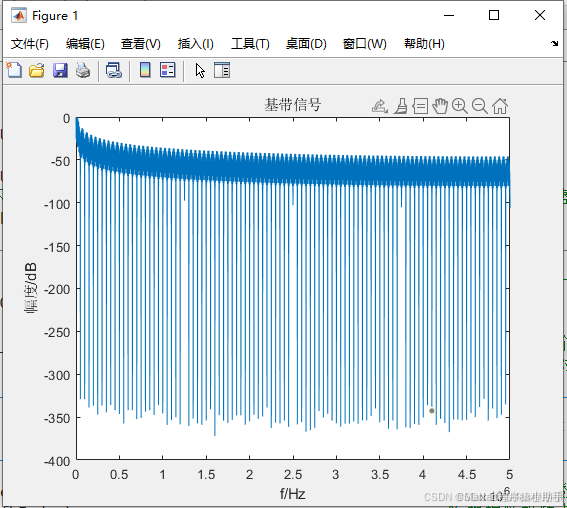

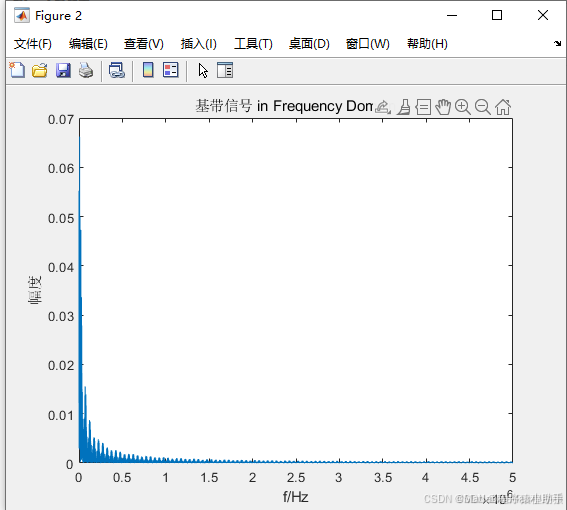

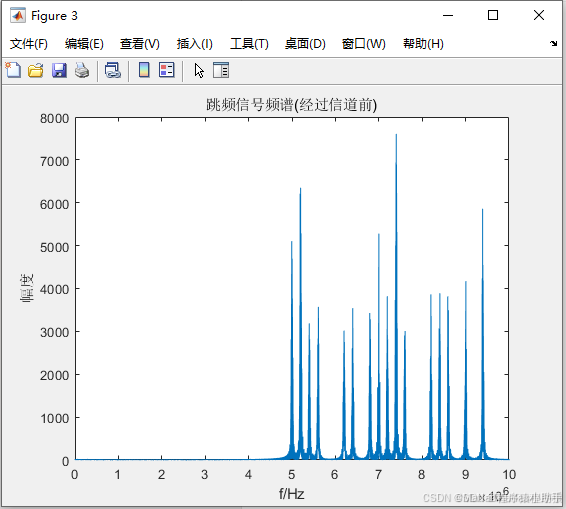

频谱分析是信号处理中的重要工具，通过频谱分析可以直观地展示信号在频域中的分布情况。在该系统中，我们对基带信号、跳频信号以及通过信道后的信号进行了频谱分析。基带信号是调制前的信号，频谱较为集中；跳频信号在频域上具有较大的带宽分布，因为信号在多个频点上传输；经过信道后的信号频谱则受到噪声的影响，显示出一定的失真。通过对比不同阶段的频谱分布，可以帮助我们更好地理解跳频通信系统中的信号变化。

在系统设计中，频谱分析有助于确定调制和解调的正确性，以及验证跳频技术的有效性。通过频谱分析，可以观察到信号在不同频率上的变化情况，判断信号是否被正确地映射到跳频频点上，进而评估系统的整体性能。

总结
本跳频通信系统通过多种技术手段，实现了对噪声干扰的有效抑制，并能够在复杂的信道环境中可靠地传输信息。通过MSK调制、跳频技术和差分解调等一系列操作，系统能够在频谱上分散信号能量，从而提高通信的安全性和抗干扰能力。同时，系统中引入的误码分析为评估通信性能提供了依据。

通过对整个系统的详细分析，可以看出跳频通信系统的设计思路是通过在频域上不断变化载波频率来对抗干扰，同时利用高效的调制方式和解调技术来确保信号的传输和恢复。这种设计不仅提高了系统的传输效率，还增强了通信的可靠性和稳定性。

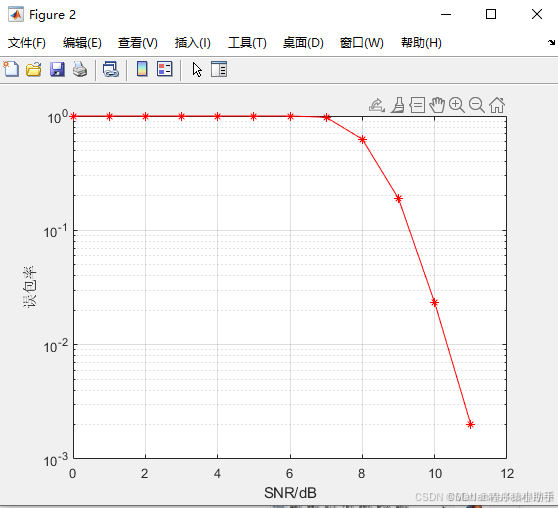

2、仿真结果演示

3、关键代码展示

略

4、MATLAB 源码获取

V

点击下方名片关注公众号获取
