广芯USB Type-C/Audio Switch开关

广芯USB Type-C/Audio Switch开关

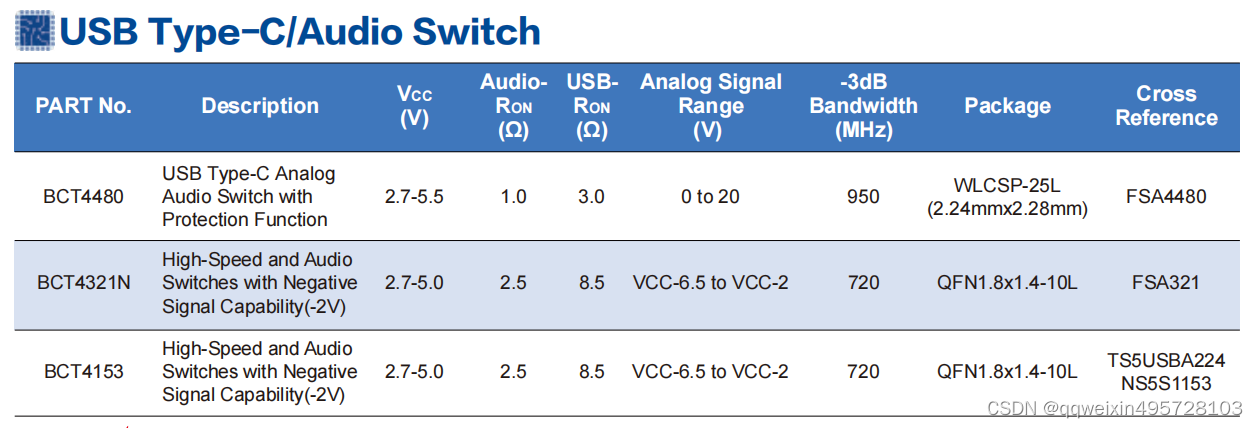

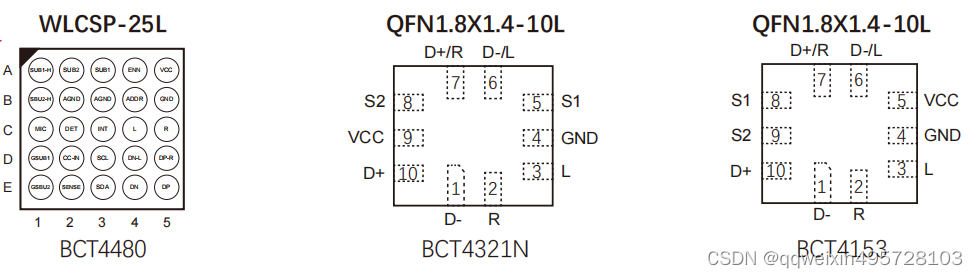

BCT4480/BCT4321N/BCT4153

替换FSA4480/FSA321/TS5USBA224/NS5S1153

比如BCT4321N具有负信号能力的USB2.0高速和音频开关

BCT4321N是一个双极双掷(DPDT)模拟开关与多路复用USB2.0和负信号音频模拟信号。一个信道具有宽的带宽和低的位对位倾斜，允许它通过高速差分信号，具有良好的信号完整性。另一个通道具有极低的电阻(2.52).每个开关都是双向的，输出信号的衰减很小或没有衰减。行业领先的优势包括小于250ps的传播延迟，由于其低通道电阻和低lO电容。它们的高通道间串扰抑制导致最小的噪声千扰。

特点

l VCC Operating Range: 2.7V to 5.0V

l -3dB Bandwidth: 720MHz(USB Mode)

l Off Isolation: 66dB @1MHz

l Crosstalk Rejection: 86dB @1MHz

l Low ON Resistance:

2.5-ohm at VCC = 3.6 V (Audio Mode)

8.5-ohm at VCC = 3.6 V (USB Mode)

l Analog Signal Range:

VCC-6.5V to VCC-2 (Audio Mode)

0V to VCC (USB Mode)

l Audio Channel Shunt Resistors for Pop & Click Noise Reduction

l Power-off Protection on Common D+/R，D-/L Ports

应用

移动电话，平板电脑，笔记本电脑，媒体播放器
