广芯MIPI Switch开关

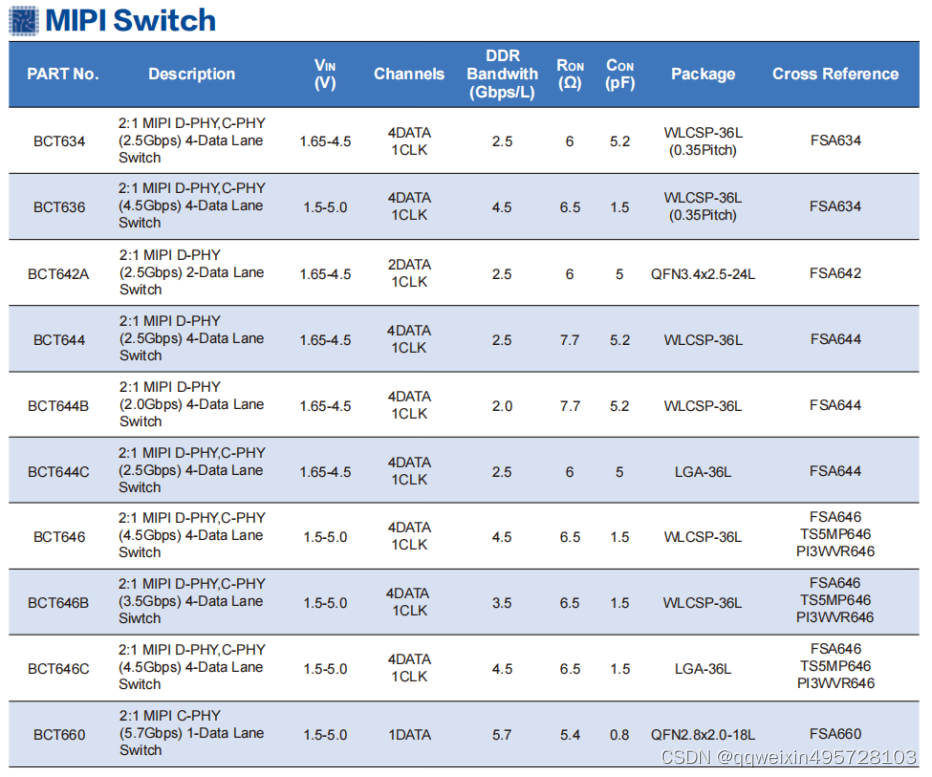

BCT634/BCT636/BCT642A/BCT644/BCT646/BCT660

替换FSA634/FSA642/FSA644/FSA646/TS5MP646/PI3WVR646/FSA660

比如BCT644是一个四数据通道，MIPI，D-PHY开关这款单刀双掷(SPDT) 开关经过优化，可在两个高速或低功耗MIPI源之间切换。该BCT644是专为MIPI规范，并允许连接到一个CSI或DSI模块。

应用

手机，智能手机显示器

特点

● Switch Type: SPDT(10x)

● Signal Types: MIPI, D-PHY

● VCC:1.65 to 4.5V

● Input Signals: 0 to VCC

● RON: 6.0Ω Typical HS MIPI

8.0Ω Typical LP MIPI

● ΔRON: 0.6Ω Typical HS &LP MIPI

● RON_FLAT: 0.3Ω Typical

● ICCZ: 0.5uA Maximum

● ICC: 32uA Maximum

● QIRR:-45dB Typical

● XTALK:-50dB Typical

● Bandwidth:1100 MHz Minimum

● Channel-to-Channel Skew: 6ps Typical

● CON:5.2pF

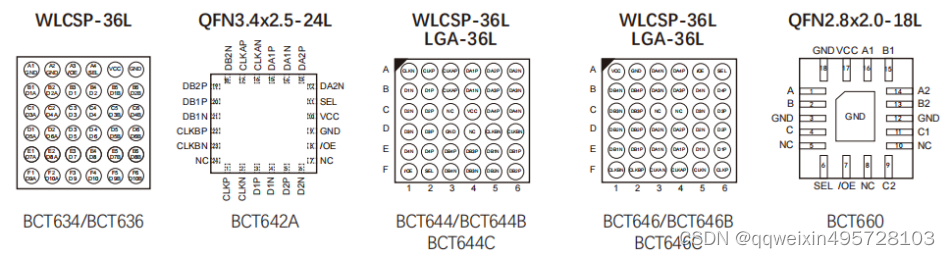

● 36-Ball WLCSP Package
