stm32f103c8USART1串口只能发送不能接收问题解决

原创已于 2024-09-23 10:13:49 修改 · 2.1k 阅读

19 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式硬件 #单片机

于 2024-09-22 13:23:15 首次发布

今天跟着江科大学stm32串口接收字节的时候遇到了一个问题，那就是我的串口只能发不能收（不能接受串口助手发过来的数据）。在这个问题卡了三个小时，终于在这两篇文章找到答案：

1）查询法：[STM32] 关于USART接收中断的BUG和注意事项_stm32串口中断函数接受数据不完整-优快云博客
 2）中断法：【经验分享】USART 中断方式接收无响应问题的一种情况及其处理方法 - STM32团队 ST意法半导体中文论坛 (stmicroelectronics.cn)

一、下面是我用过但无效的方法：

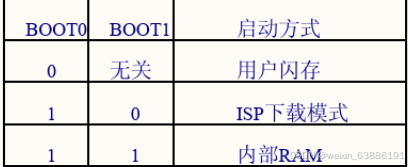

1）下载前boot0置一，下载后boot0置零

在我理解就是跟51一样在stc-isp那边烧录。无效且原因不知

2）将板子自带的ttl转usb模块不供电。无效且原因不知

原文：STM32串口能发送数据，但接收不到上位机发送的数据_stm32串口只能发送不能接收-优快云博客

3）换块板子，一样问题。。。

二、我使用的且有效的办法

江科大中断源码：

void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断
	{
		Serial_RxData = USART_ReceiveData(USART1);				//读取数据寄存器，存放在接收的数据变量
		Serial_RxFlag = 1;										//置接收标志位变量为1
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);			//清除USART1的RXNE标志位
																//读取数据寄存器会自动清除此标志位
																//如果已经读取了数据寄存器，也可以不执行此代码
	}
}

我更改后的代码：

1）查询法:

通过检查USART->DR，接收寄存器是否为空，不为空就是有数据，读出数据返回标志位

ps：本来我以为是中断法在生效，但是看了串口助手的接收端，没有收到数据，也就是说没有进入中断，因此本方法是查询法，中断判断内容是无效的，可以忽略。

void USART1_IRQHandler(void)
{
	//如果中断触发
	if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == SET)
	{
		Serial_Data = USART_ReceiveData(USART1);
		Serial_Flag = 1;
		if(USART_GetITStatus(USART1, USART_FLAG_RXNE) == SET)
		{
			Serial_SendByte(Serial_Data);
			//清除标志位
			USART_ClearITPendingBit(USART1, USART_FLAG_RXNE);
		}
	}
}

2）中断法：

在江科大的NVIC配置中，串口的抢占优先级和子优先级都是1。不知道是不是程序里有别的中断函数，我将两个优先级全部改成0。中断程序可以运行。

	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;		//指定NVIC线路的抢占优先级为0
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;		//指定NVIC线路的响应优先级为0
