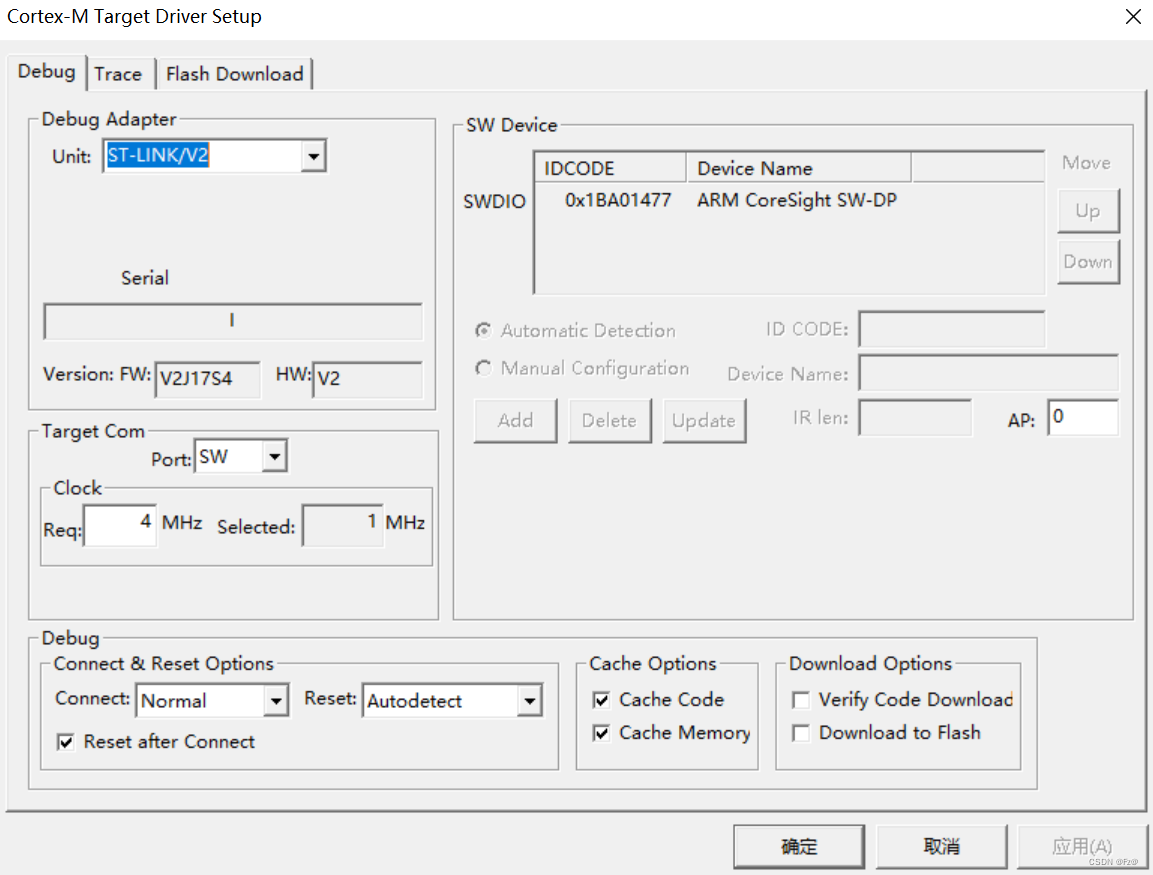

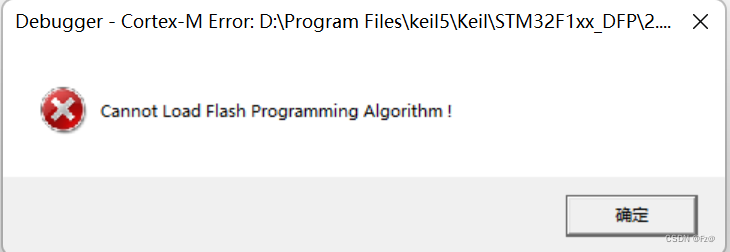

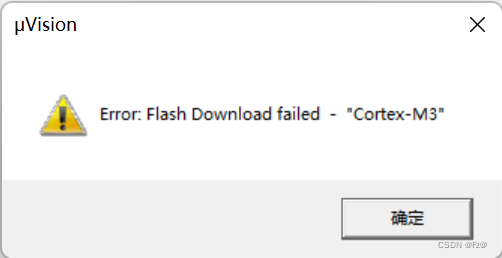

昨天使用stm32f103c8t6调试代码的过程中遇到了无法烧写的问题，一直报错。我用的是自己设计的开发板，上网搜索对应的解决办法都是不管用，芯片是一直可以识别的，配置也跟很多博主发出来的一样，却没办法烧录。




于是我怀疑是芯片问题，因为这个板子之前是可以正常使用的，供电稳定，晶振工作正常，有可能哪个引脚焊接不牢固导致接触不良了，重新补焊了一下，又可以烧录了。但是调试了一会程序之后，又不行了。我重新焊了一个新的芯片上去，又可以了，不过还是一样过了一会又不行了。奇怪的是，用买的开发板是一直可以烧录的，我就怀疑是我设计原理图或者pcb的问题。

 我烧录模式只将boot0下拉，boot1悬空，pcb设计中晶振靠近芯片，符合差分对布线规则，并且晶振包地，主控供电使用4个100nf的滤波电容滤波，纹波应该较小。这个方案已经用过很多次了都没什么问题，但是为什么补焊一会之后又不行了
