关于ESP32-WROOM-32e自动下载问题的解决

问题描述

最近的一个项目是用esp32-wroom-32e作为主控，需要使用自动下载电路方便程序调试，我使用嘉立创绘制，但在实现过程中遇到了出现了很多问题。

---

原因分析：

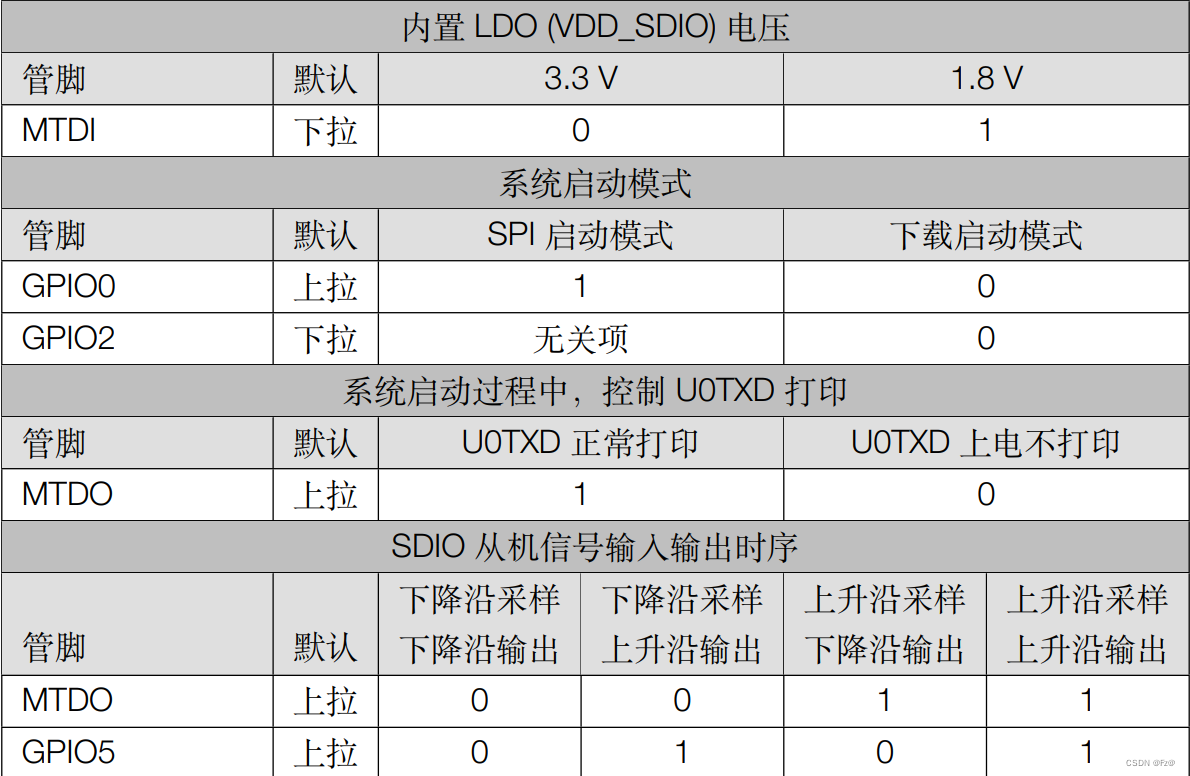

根据官方给出的手册可以看出GPIO0是默认上拉，只要在系统启动时对其进行下拉即可进入下载模式，一般的下载模式是通过BOOT和RESET两个按键交替按下即可，而这个操作可以使用逻辑电路代替。

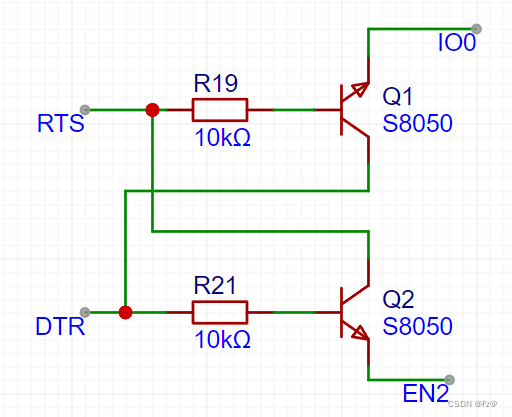

在第一次测试的时候对照示例连接电路图时，直接选择S8050绘制，没仔细检查好电路，可能是嘉立创更新库的缘故，网上很多示例中的S8050跟现在嘉立创里面的库是镜像的，在后面焊接调试时才发现问题。

更改过后打第二次板，但是还是不能自动下载，并且发现ch340串口可以识别但是串口没信息，正常来说是会接收到esp32的启动、下载等信息，检查原理图之后发现esp32和ch340的TX、RX没有反接，测试自动下载电路是可以的。

更改之后信心满满继续打第三次板，焊接完之后串口是可以查看信息了，并且自动下载成功了，终于成功了，去吃了个大餐庆祝一下，回来再看看自己的“杰作”，怎么自动下载不了了！心态崩了，明明是验证成功了的却又不行了，仔细检查电路之后也没发现什么问题，过了一段时间再去试又可以了，这就很奇怪了。在经过一番查找资料后发现IO2也有一定程度会影响进入下载模式，但是我是没有使用IO2这个引脚的，抱着尝试的心态再打一次板。

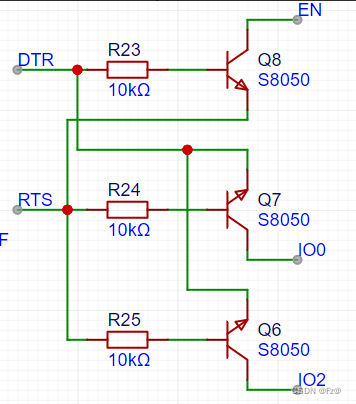

验证成功了！在加多一个s8050去控制IO2后每一次下载都非常稳定。

---

解决方案：

总结一下自动下载要注意的点：

①ch340（串口芯片）需要和主控的TX、RX反接。

②要注意自动下载电路中的s8050（三极管）方向。

③IO2也需要注意其高低电平，一旦为高电平是无法进入下载模式的，建议加多一个NPN在自动下载时拉低IO2。
