在T113_pro上移植lvgl v9.0

目标环境：Tina-SDKv2.0

1. 移植所需资源

以下文件是从LVGL官方仓库，移植了两个仓库：

注意：都要选择v9.0版本

名称	仓库地址	描述
lvgl	https://github.com/lvgl/lvgl.git	包含了LVGL图形界面控件源码、驱动接口源代码以及例程
lv_port_linux_frame_buffer	https://github.com/lvgl/lv_port_linux_frame_buffer.git	适配有frame buffer的linux系统的接口

2. 移植步骤

我们可以先在window上做移植(比较方便)，再通过传输工具上传到ubuntu编译。

2.1 移植文件

在window上随便一个盘创建一个文件夹（名字随意），我在D盘创建了一个名为lvgl_v9_demo的文件夹:

D:\Files\Project_Source\05_lvgl\lvgl_v9_demo

在gitub上，下载两个文件lvgl与lv_port_linux_frame_buffer:

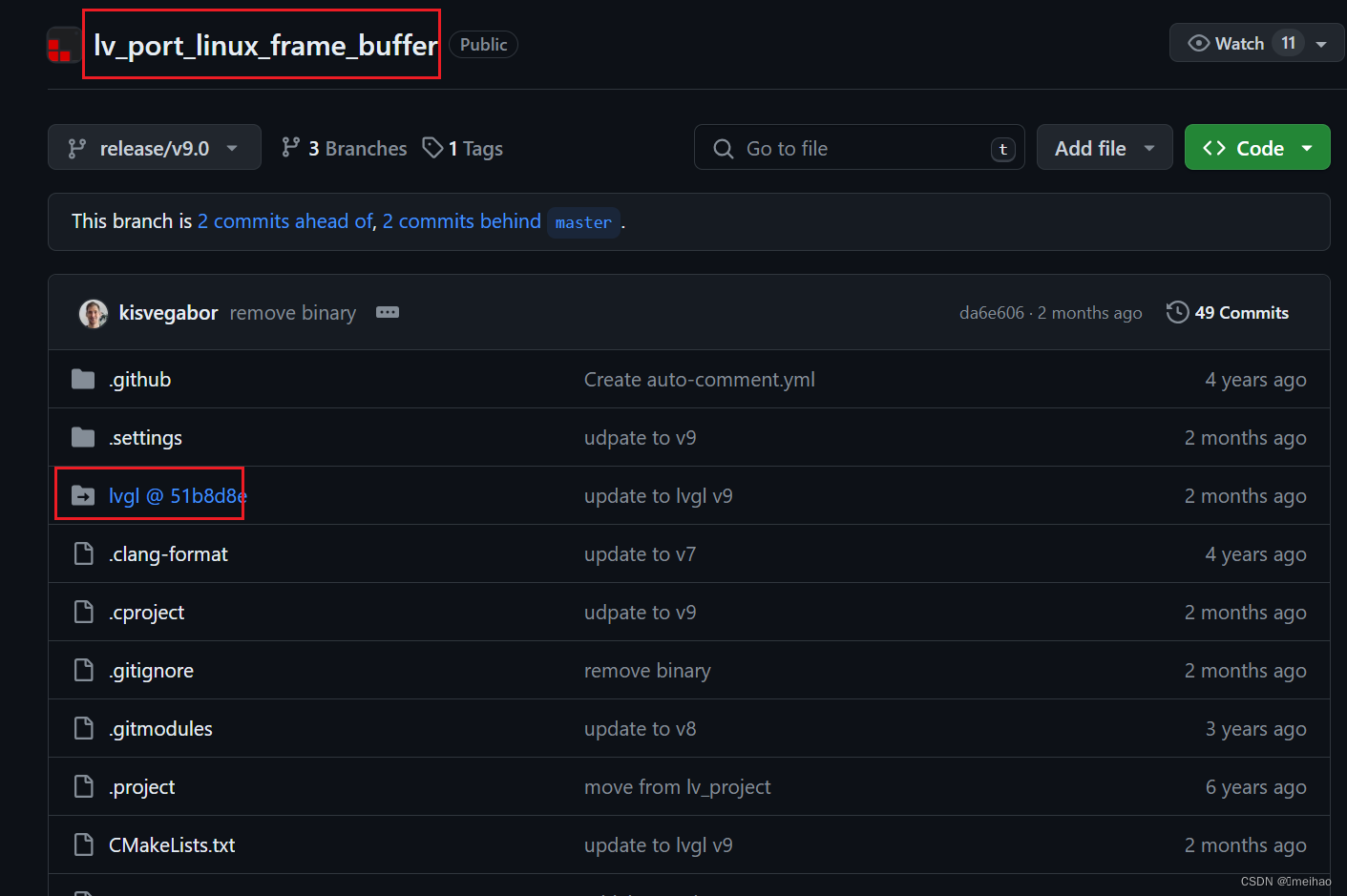

注意：下载完的lv_port_linux_frame_buffer这个仓库的lvgl文件是空的。

在这里插入图片描述

进入lvgl_v9_demo:

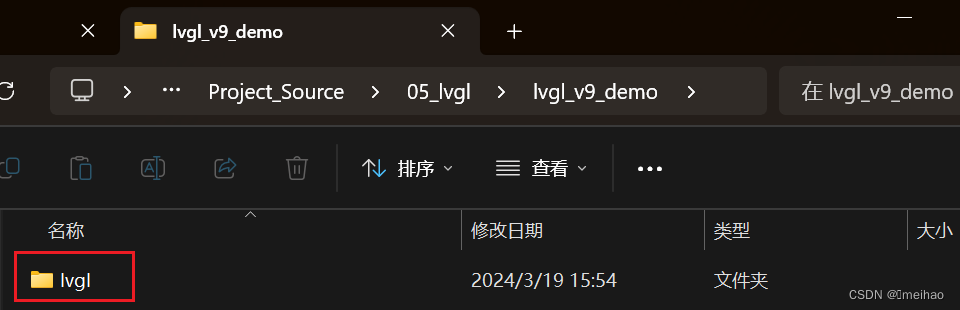

把下载好的lvgl复制进来。

在这里插入图片描述

从lv_port_linux_frame_buffer复制这几个文件：

在这里插入图片描述

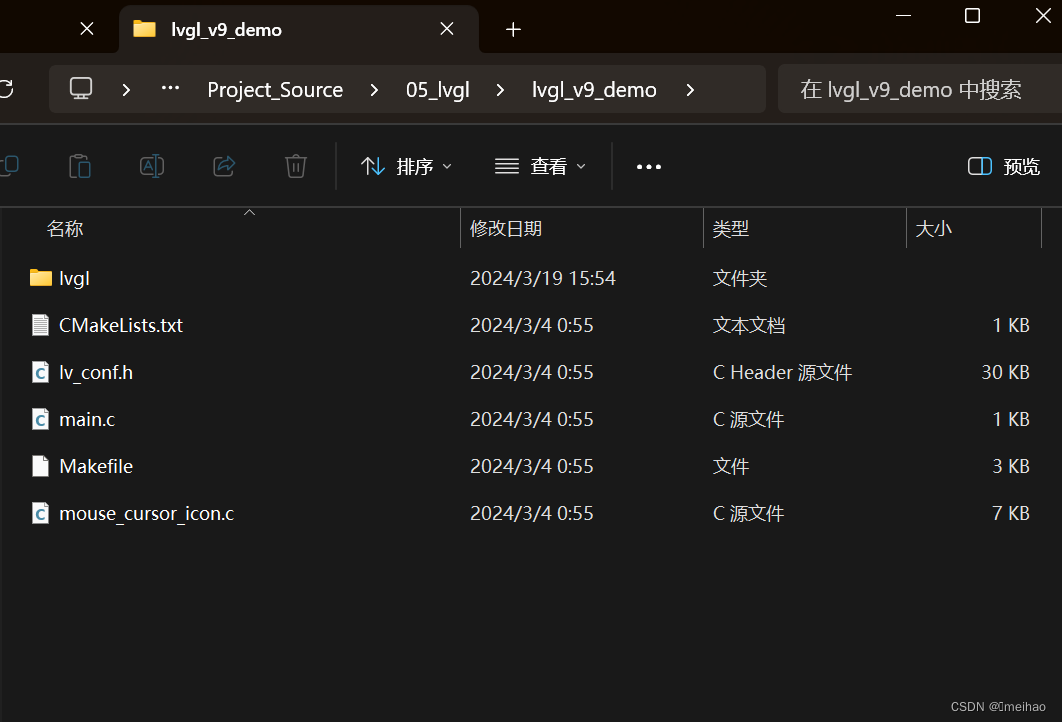

可以看到lvgl_v9_demo有这几个文件：

在这里插入图片描述

2.2 修改配置文件

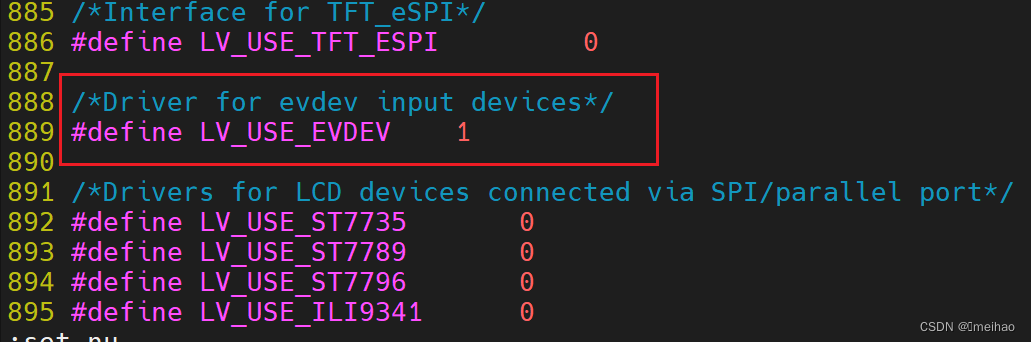

移植完的这个工程，目前只支持显示，不支持触摸屏的，我们需要在lv_conf.h中做修改。

在这里插入图片描述

2.3 修改`main.c`

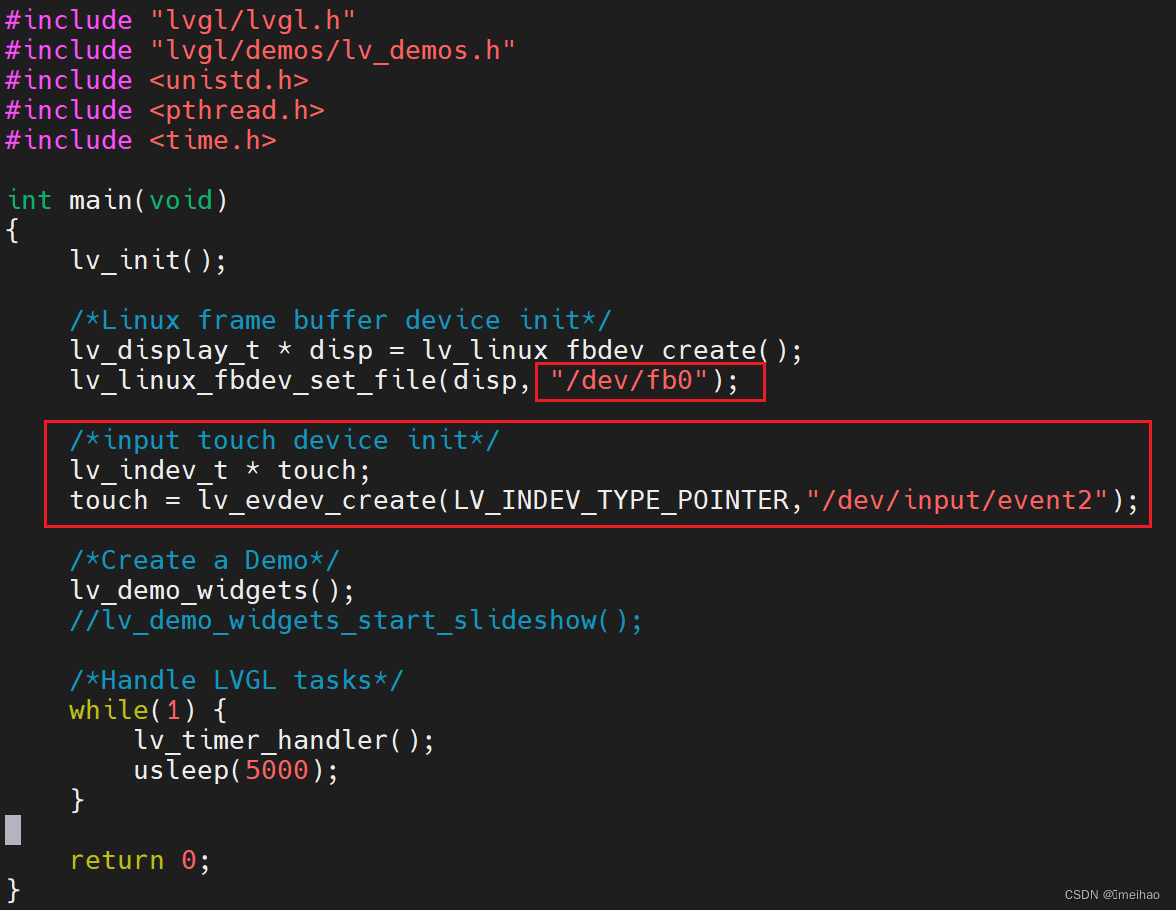

我们需要main.c创建一个触摸输入。

需要确定设备的触摸节点（可以使用cat /dev/input/event2测试）

lv_indev_t * touch;
touch = lv_evdev_create(LV_INDEV_TYPE_POINTER,"/dev/input/event2");

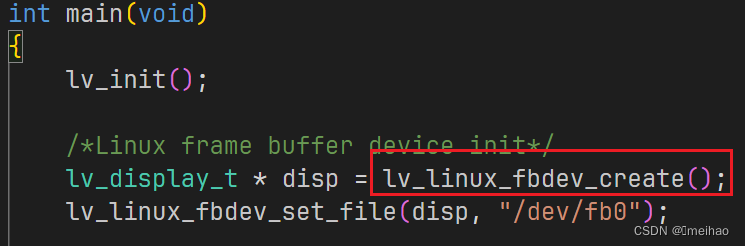

同样显示的设备节点也需要确保是正确的

在这里插入图片描述

3. 编译

上传到ubuntu，配置好相应的交叉编译工具链。

ubuntu@ubuntu1804:~$ cd lvgl_v9_demo/
ubuntu@ubuntu1804:~/lvgl_v9_demo$ mkdir build
ubuntu@ubuntu1804:~/lvgl_v9_demo$ cd build/

这里默认配置好了相应的交叉编译工具链，执行以下命令：

ubuntu@ubuntu1804:~/lvgl_v9_demo/build$ cmake -DCMAKE_C_COMPILER=/home/ubuntu/tina-d1-h/prebuilt/gcc/linux-x86/arm/toolchain-sunxi-musl/toolchain/bin/arm-openwrt-linux-muslgnueabi-gcc\
      -DCMAKE_CXX_COMPILER=/home/ubuntu/tina-d1-h/prebuilt/gcc/linux-x86/arm/toolchain-sunxi-musl/toolchain/bin/arm-openwrt-linux-muslgnueabi-g++\
      -DCMAKE_SYSTEM_NAME=Linux \
      -DCMAKE_SYSTEM_PROCESSOR=arm \
      ..
ubuntu@ubuntu1804:~/lvgl_v9_demo/build$ make

执行文件保存在lvgl_v9_demo的bin文件下。

4. 总结

相比之前的版本，以前需要移植多两个文件lv_drivers和lv_demos，但是v9版本这两个文件已经在lvgl文件里了。
相比之前的版本，也少了lv_drv_conf.h这个配置文件，该文件之前版本可以用来设置输入、输出的设备节点，在v9版本需要在main.c中指定。

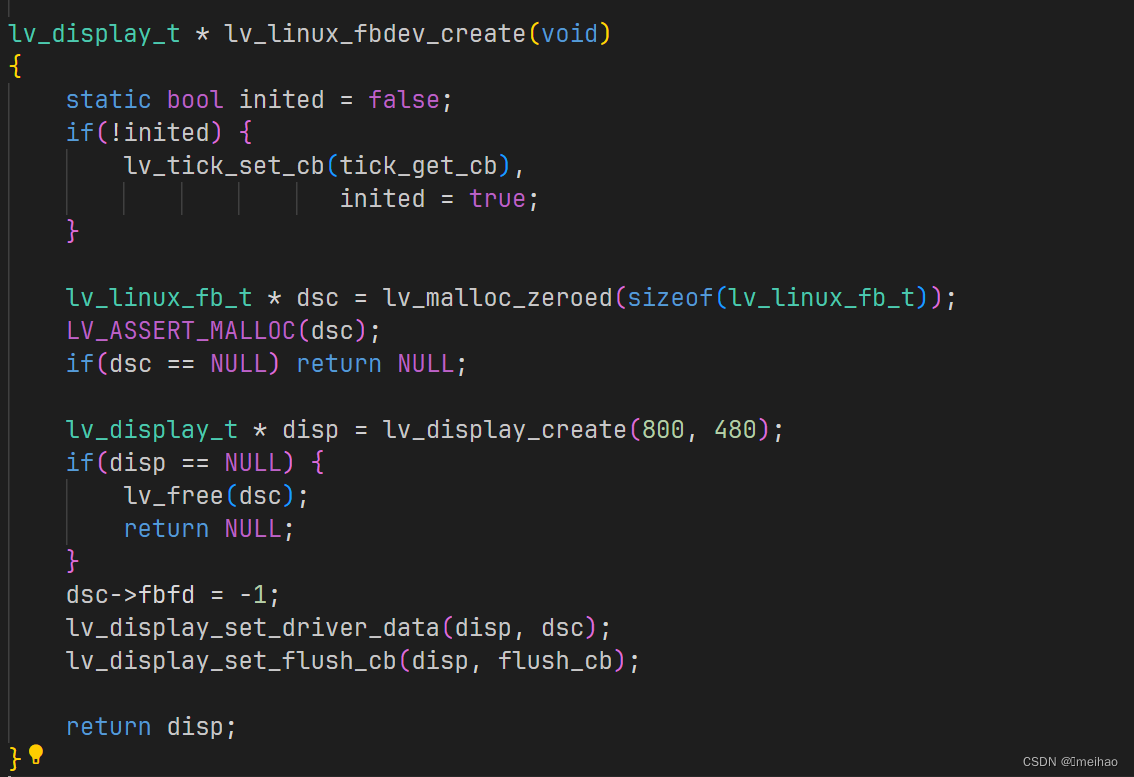

相比之前的版本，在我的显示效果来看，不用在main.c设置相应的显示分辨率了，可以查看例程源码：

进去看看：（它的分辨率是800 * 480，我的显示屏分辨率是1024 * 600）

我并没有修改分辨率，但是显示也适配，我的猜测是分辨率是从设备树确定的。
总之，移植更加方便了！！！
