这篇博客介绍了如何在STM32上使用SysTick实现微秒级延时，并详细讲解了IIC时序分析及24C02的读写流程。通过软件模拟IIC，实现了与24C02的通信，包括启动、发送数据、等待应答和停止等步骤。同时，提到了24C02的写模式和页限制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.我们先利用Sys_tick来做一个微秒级的延时函数

(144条消息) Systick滴答定时器_一只大喵咪1201的博客-优快云博客

首先呢我们得知道什么是Sys_tick:Sys_tick是系统滴答定时器，使用Sys_tick来做延时是可以不占用系统定时器的，可以节约资源，如果是在stm32上，hal_Delay()说到底也是封装了一个滴答定时器

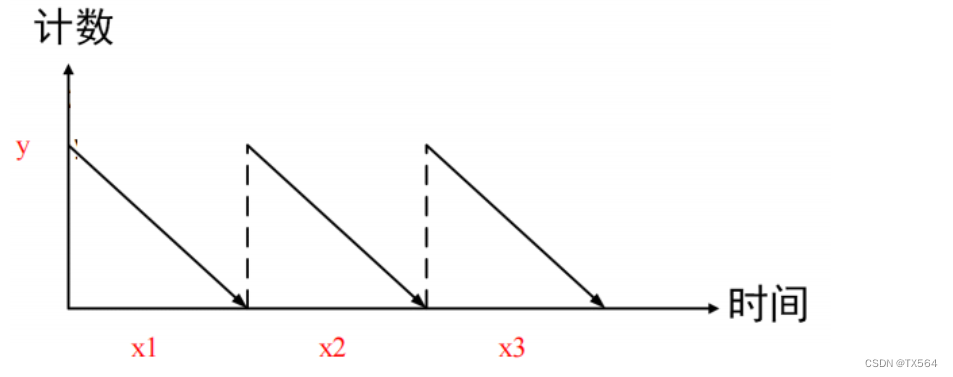

滴答定时器是倒计时

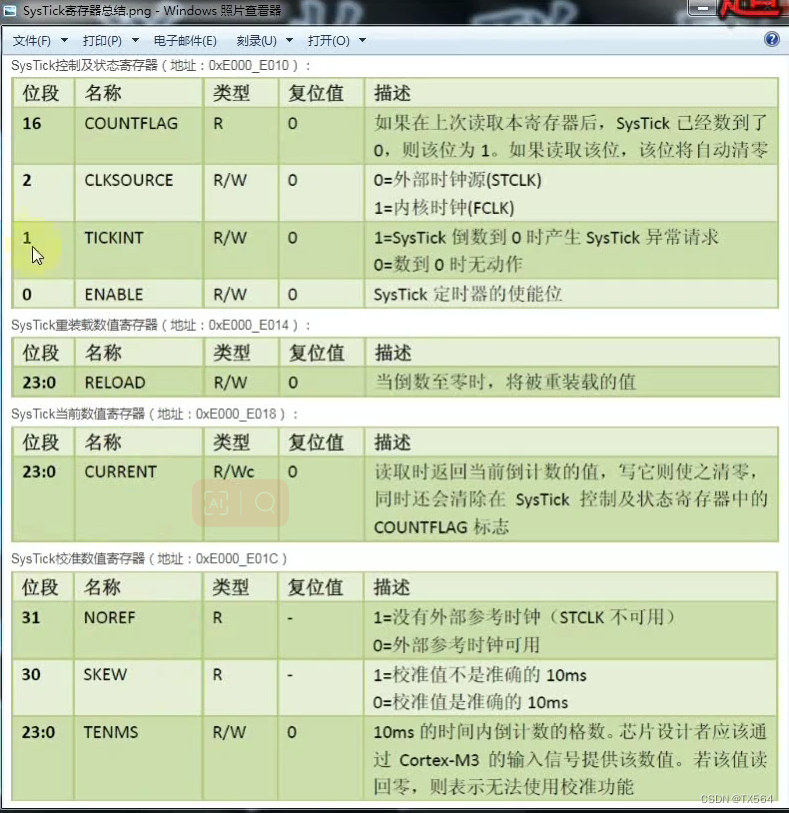

配置滴答定时器所需要的寄存器如下

CTRL最高位置1开启定时器

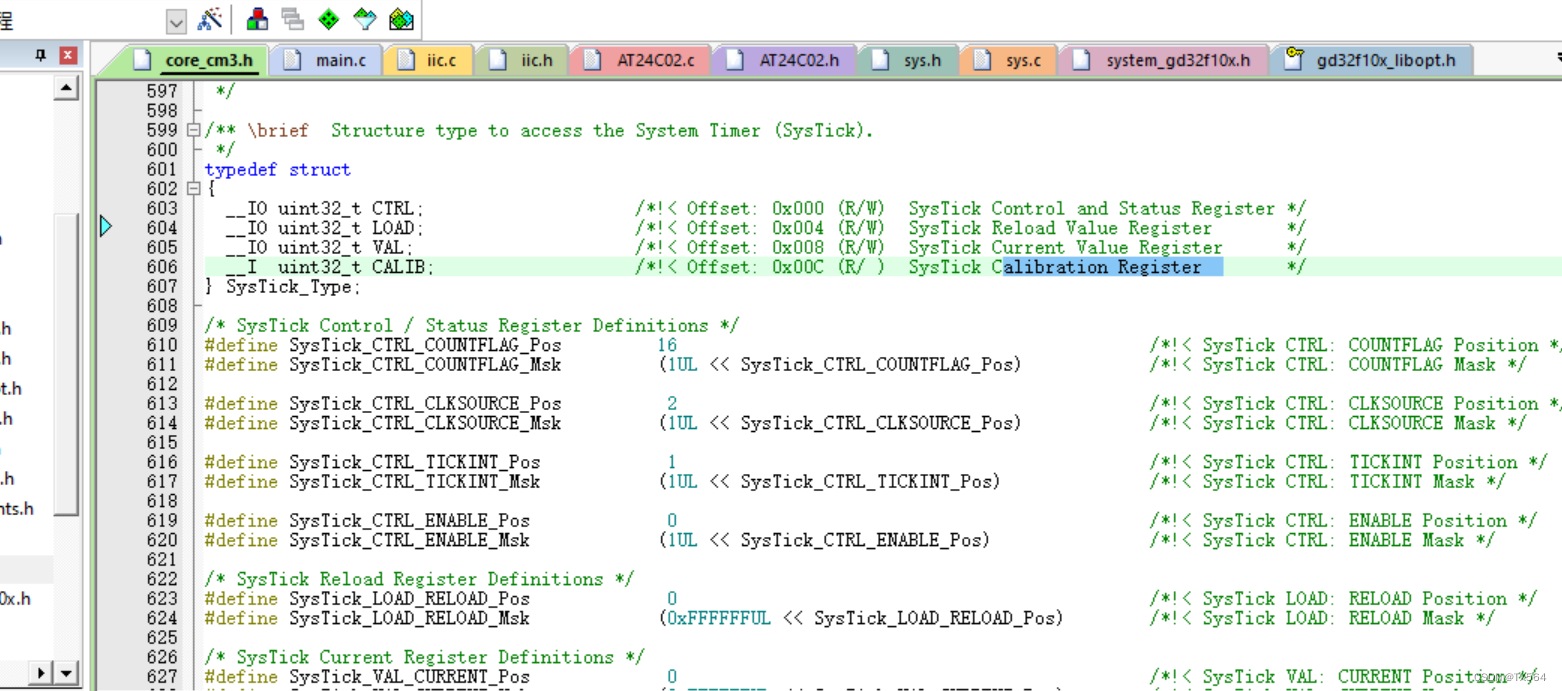

可以按照头文件中给的掩码来配置结构体变量

一般VAL都是设为0x00，如果计时完成SysTick_CTRL_COUNTFLAG_Msk标志位会置1，SysTick->CTRL和标志位进行与操作，如果标志位没有置1就说明计时未完成，就在原地等待，反之则退出等待

void Us_Delay(uint16_t us)
{
	SysTick->LOAD  = us*108;		//设定重装值（初值）
	SysTick->VAL	 = 0x00;		//读取当前值并清除COUNTFLA:一般都是将其清0
	SysTick->CTRL	|= SysTick_CTRL_ENABLE_Msk;	//启动定时器
	while(!(SysTick->CTRL & SysTick_CTRL_COUNTFLAG_Msk));//读取SysTick->CTRL的值，如果计数完成COUNTFLAG置1，表示计数完成
	SysTick->CTRL	&
