本文介绍了使用SPI协议与W25Q64闪存芯片进行数据通信的过程，包括SPI协议的四线制全双工特性，通信流程，以及与IIC协议的区别。在实际操作中，需要注意数据的低位在前高位在后的发送顺序，并提供了W25Q64的擦写操作细节，如先发送命令再执行，以及地址计算方法。此外，还分享了相关代码实现和测试策略。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

SPI总线协议的W25Q64主要是用来存放更新的程序

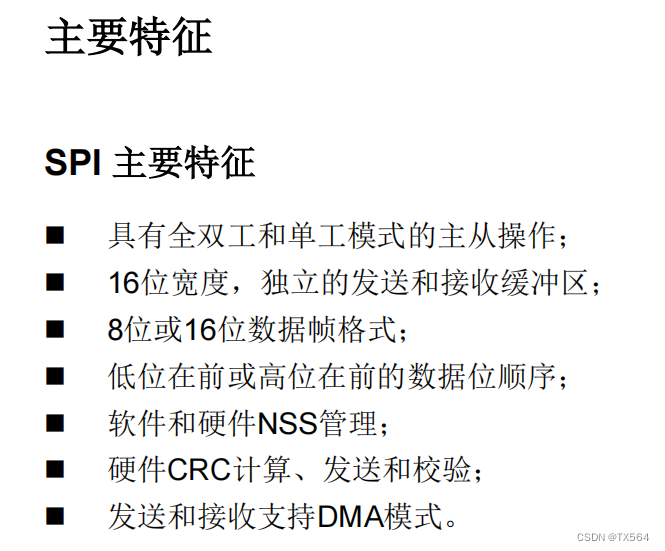

SPI协议是一个四线制的协议，是全双工的，具体的解释可以看看这篇文章

发送流程

SPI数据通信的流程可以分为以下几步：

1、主设备发起信号，将CS/SS拉低，启动通信。

2、主设备通过发送时钟信号，来告诉从设备进行写数据或者读数据操作（采集时机可能是时钟信号的上升沿（从低到高）或下降沿（从高到低），因为SPI有四种模式，后面会讲到），它将立即读取数据线上的信号，这样就得到了一位数据（1bit）。

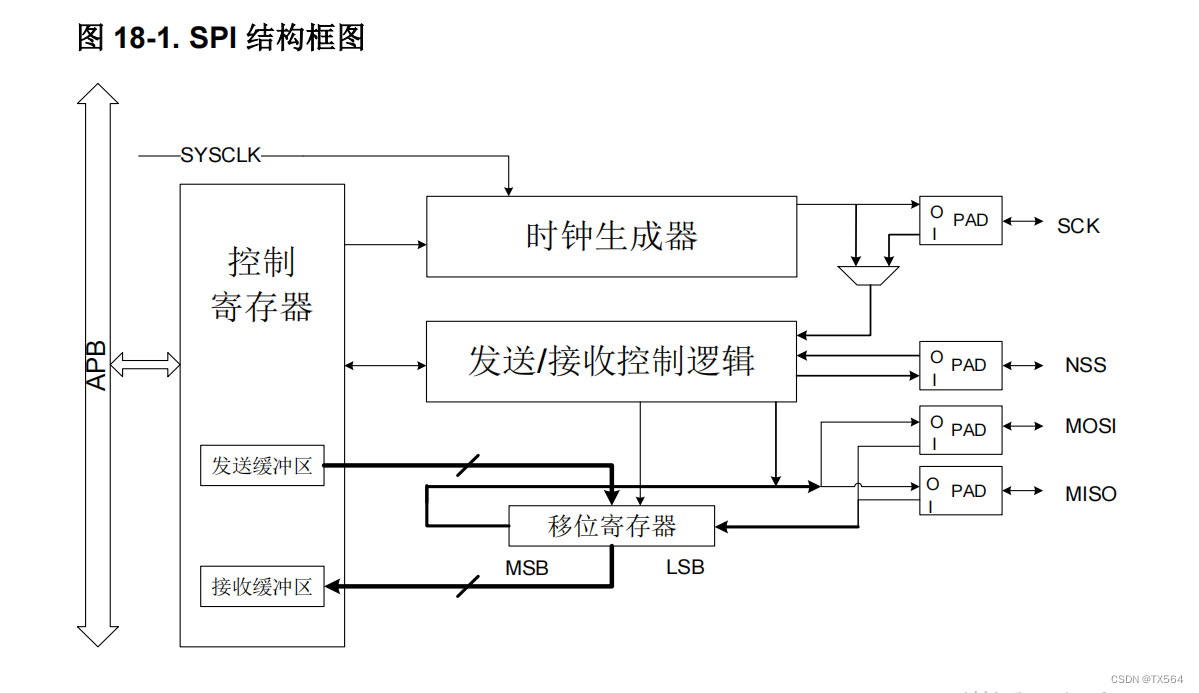

3、主机（Master）将要发送的数据写到发送数据缓存区（Menory），缓存区经过移位寄存器（缓存长度不一定，看单片机配置），串行移位寄存器通过MOSI信号线将字节一位一位的移出去传送给从机，同时MISO接口接收到的数据经过移位寄存器一位一位的移到接收缓存区。

4、从机（Slave）也将自己的串行移位寄存器（缓存长度不一定，看单片机配置）中的内容通过MISO信号线返回给主机。同时通过MOSI信号线接收主机发送的数据，这样，两个移位寄存器中的内容就被交换。

在数据帧的第一位发送之后，TBE（发送缓冲区空）位置1。TBE（transmit buffer empty）标志位置 1，说明发送缓冲区为空，此时如果需要发送更多数据，软件应该继续写SPI_DATA寄存器。

在主机模式下，若想要实现连续发送功能，那么在当前数据帧发送完成前，软件应该将下一个数据写入SPI_DATA 寄存器中。

接收流程
