STM32——触摸屏实验-电阻型触摸屏-M4

四线电阻屏工作原理：

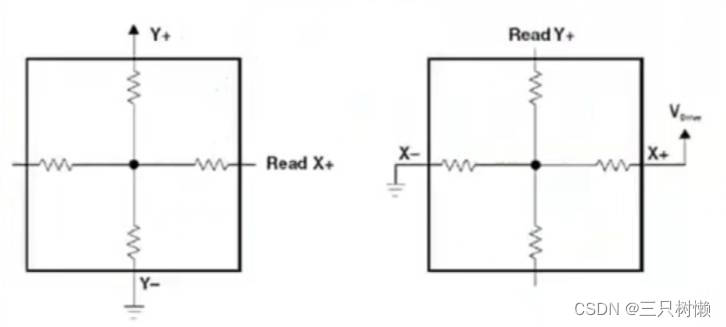

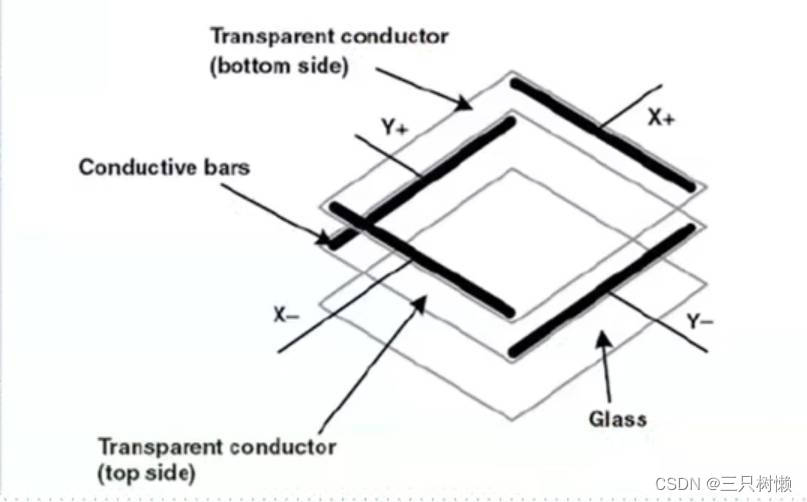

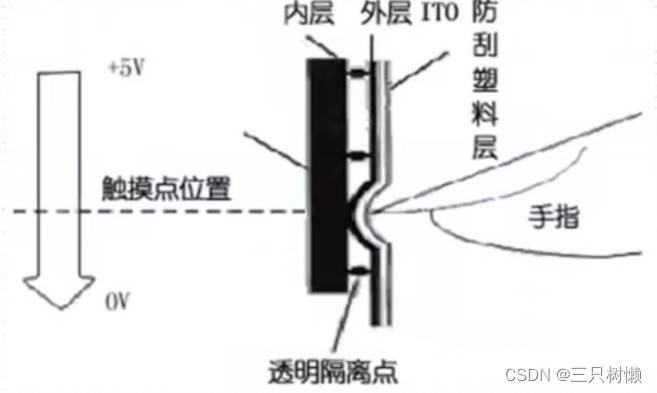

电阻屏的主要部分是一块与显示屏表面配合非常好的电阻薄膜屏，这是一种多层的复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两电层之间有许多细小（小于千分之一英寸）的透明隔离点把它们隔开绝缘。当手指触摸屏幕时，平常绝缘的两层导电层在触摸点位置就有了一个接触，控制器侦测到这个接通之后，其中一面导电层接通y轴方向的5V均匀电压场，另一导电层将接触点的电压引至控制卡进行A/D转换，得到电压值后与5V相比即可得到触摸点的y轴坐标，同理得出x轴得坐标。
