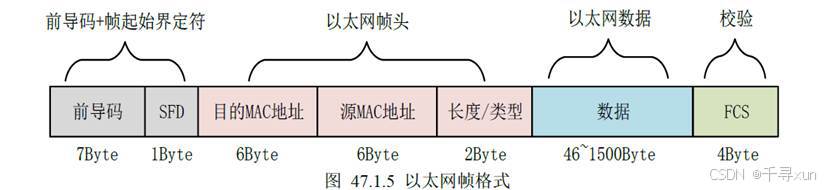

一、以太网MAC帧格式：

前导码：7个字节的0x55；
帧起始界定符SFD：固定0xd5；
目的MAC 地址：接收端物理MAC 地址，占用6 个字节。广播地址：所有48bit 全为1，即FF-FF-FF-FF-FF-FF。
源MAC 地址：发送端物理MAC 地址，占用6 个字节。
长度/类型：当这两个字节的值小于1536（十六进制为 0x0600）时，代表该以太网中数据段的长度；否则表示该以太网中的数据属于哪个上层协议，例如0x0800 代表IP 协议（网际协议）、0x0806 代表ARP 协议（地址解析协议）等。
数据：以太网中的数据段长度最小46 个字节，最大1500 个字节。
帧检验序列FCS：为了确保数据的正确传输，在数据的尾部加入了4 个字节的循环冗余校验码（CRC 校验）来检测数据是否传输错误。CRC 数据校验从以太网帧头开始即不包含前导码和帧起始界定符。

以太网相邻两帧之间的时间间隔，即帧间隙（IFG，Interpacket Gap）。最小值是96 bit time，即在媒介中发送96 位原始数据所需要的时间。

二、ARP数据包格式

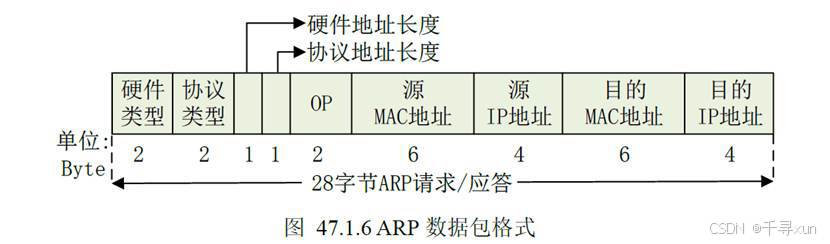

ARP 协议属于TCP/IP 协议簇的一种， ARP 协议位于以太网MAC 帧格式的数据段，ARP 数据包格式如下图所示：

1、ARP层

硬件类型：硬件地址的类型，1 表示以太网地址。
协议类型：要映射的协议地址类型，ARP 协议的上层协议为IP 协议，因此该协议类型为IP 协议，其值为0x0800。
硬件地址长度：硬件地址（MAC 地址）的长度，以字节为单位。对于以太网上IP 地址的ARP 请求或者应答来说，该值为6。
协议地址长度：IP 地址的长度，以字节为单位。对于以太网上IP 地址的ARP 请求或者应答来说，该值为4。
OP：操作码，用于表示该数据包为ARP 请求或者ARP 应答。1 表示ARP 请求，2 表示ARP应答。
源MAC 地址：发送端的硬件地址。
源IP 地址：发送端的协议（IP）地址，如192.168.1.102。
目的MAC 地址：接收端的硬件地址，在ARP 请求时由于不知道接收端MAC 地址，因此该字段为广播地址，即48’hff_ff_ff_ff_ff_ff。
目的IP 地址：接收端的协议（IP）地址，如192.168.1.10。

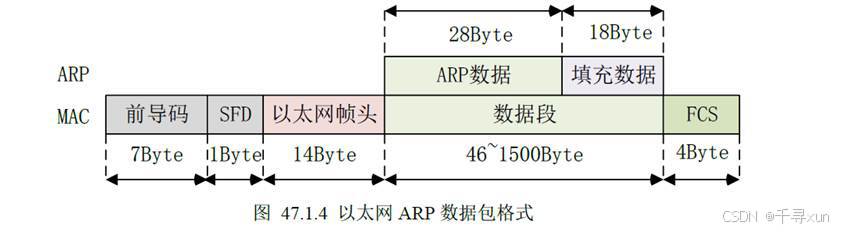

由于以太网数据段最少为46 个字节，而ARP 数据包总长度为28 个字节，因此在ARP 数据段后面需要填充18 个字节的数据，以满足以太网传输格式的要求。这个填充的过程称为Padding（填充），填充的数据可以为任意值，但一般为0。

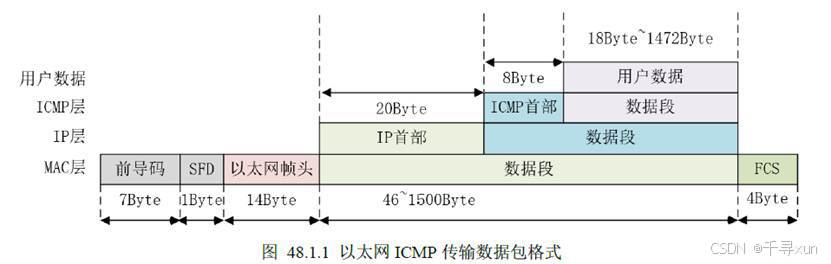

三、ICMP数据包格式

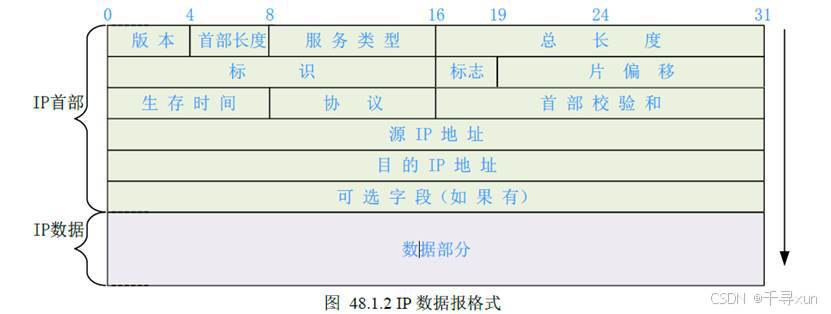

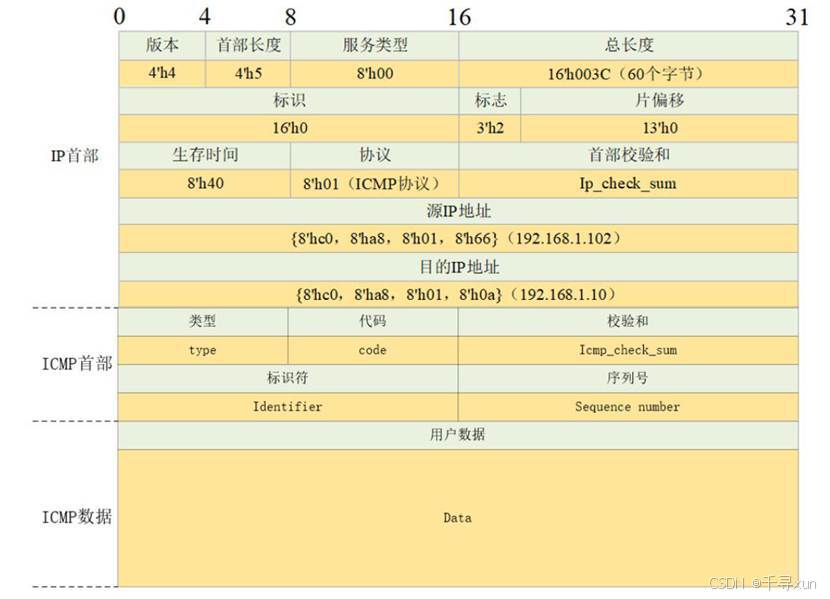

1、IP层

每个字节传输规则为由比特最高位到最低位的顺序逐一进行发送，4 字节的32bit 值按照以下次序传输：首先7-0bit，其次15-8 bit，然后23-16bit，最后是31-24bit。

版本：4 位IP 版本号，设置为二进制的0100 时表示IPv4，设置为0110 时表示IPv6，目前使用比较多的IP 协议版本号是4。
首部长度：4 位首部长度，表示IP 首部一共有多少个32 位（4 个字节）。在没有可选字段时，IP 首部长度为20 个字节，因此首部长度的值为5。
服务类型：8 位服务类型，该字段被划分成两个子字段：3 位优先级字段（现在已经基本忽略掉了）和4 位TOS 字段，最后一位固定为0。服务类型为0 时表示一般服务。
总长度：16 位IP 数据报总长度，包括IP 首部和IP 数据部分，以字节为单位。我们利用IP 首部长度和IP 数据报总长度，就可以知道IP 数据报中数据内容的起始位置和长度。由于该字段长16bit，所以IP 数据报最长可达65535 字节。尽管理论上可以传输长达65535 字节的IP 数据报，但实际上还要考虑网络的最大承载能力等因素。
标识字段：16 位标识字段，用来标识主机发送的每一份数据报。通常每发送一份报文它的值就会加1。
标志字段：3 位标志字段，第1 位为保留位；第2 位表示禁止分片（1 表示不分片 0：允许分片）；第3 位标识更多分片（除了数据报的最后一个分片外，其它分片都为1）。
片偏移：13 位片偏移，在接收方进行数据报重组时用来标识分片的顺序。
生存时间：8 位生存时间字段，TTL（Time To Live）域防止丢失的数据包在无休止的传播，一般被设置为64 或者128。
协议：8 位协议（Protocol）类型，表示此数据报所携带上层数据使用的协议类型，ICMP 为1，TCP 为6，UDP 为17。
首部校验和：16 位首部校验和（Header Checksum），该字段只校验数据报的首部，不包含数据部分；校验IP 数据报头部是否被破坏、篡改和丢失等。
源IP 地址：32 位源IP 地址（Source Address），即发送端的IP 地址，192.168.1.123。
目的IP 地址：32 位目的IP 地址（Destination Address），即接收端的IP 地址，如192.168.1.102。
可选字段：是数据报中的一个可变长度的可选信息，选项字段以32bit 为界，不足时插入值为0 的填充字节，保证IP 首部始终是32bit 的整数倍。

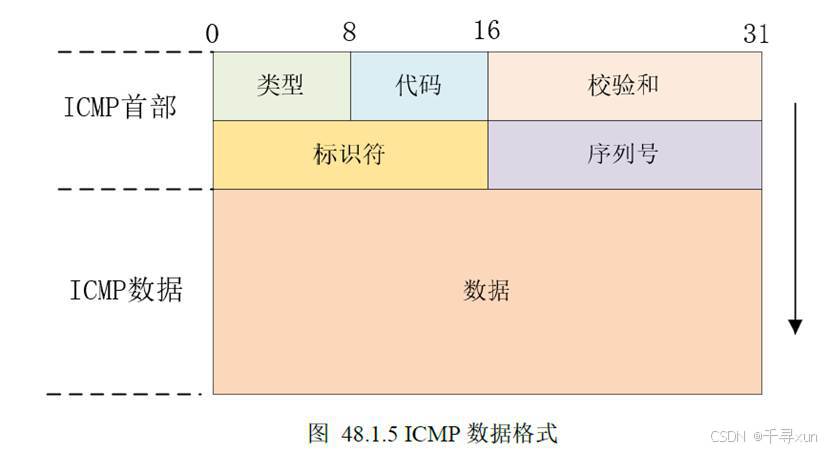

2、ICMP层

类型(type)：占用了8 bit 位，是ICMP 报文类型，用于标识错误类型的差错报文或者查询类型的报告报文。常用类型有：类型0，代码0：表示回显应答(ping 应答)，类型8，代码0：表示回显请求(ping 请求)。类型11，代码0：超时；类型3，代码0：网络不可达；类型3，代码1：主机不可达；类型5，代码0：重定向。
代码(code)：占用了8 bit 位，根据ICMP 差错报文的类型，进一步分析错误的原因，代码值不同对应的错误也不同，例如：类型为11 且代码为0，表示数据传输过程中超时了，超时的具体原因是TTL 值为0，数据报被丢弃。
校验和(checksum)：占用了16 bit 位，校验的方法同上述IP 首部校验和的方法一致。数据发送到目的地后需要对ICMP 数据报文做一个校验，用于检查数据报文是否有错误。
标识符(Identifier)：占用了16 bit 位，对于每一个发送的数据报进行标识。
序列号(Sequence number)：占用了16 bit 位，对于发送的每一个数据报文进行编号，比如：发送的第一个数据报序列号为1，第二个序列号为2。
数据（Data）：要发送的ICMP 数据。

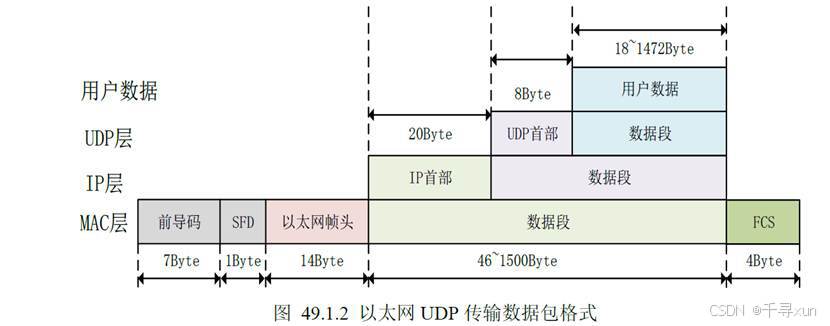

四、UDP数据包格式

UDP（User Datagram Protocol），即用户数据报协议，是一种面向无连接的传输层协议。无连接是指在传输数据时，数据的发送端和接收端不建立逻辑连接。

1、UDP层

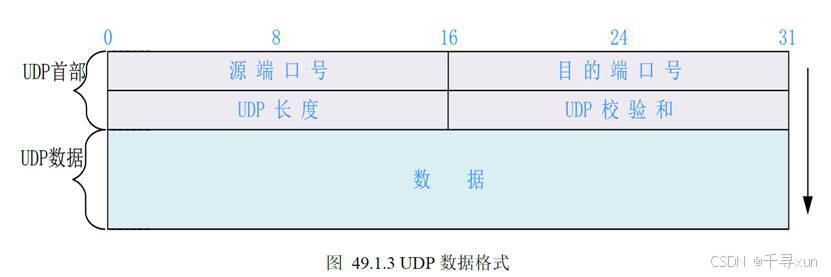

UDP 首部共8 个字节，同IP 首部一样，也是一行以32 位（4 个字节）为单位。

源端口号：16 位发送端端口号，用于区分不同服务的端口，端口号的范围从0 到65535。
目的端口号：16 位接收端端口号。
UDP 长度：16 位UDP 长度，包含UDP 首部长度+数据长度，单位是字节。
UDP 校验和：16 位UDP 校验和。UDP 计算校验和的方法和计算IP 数据报首部校验和的方法相似，但不同的是IP 数据报的校验和只检验IP 数据报的首部，而UDP 校验和包含三个部分：UDP 伪首部，UDP 首部和UDP 的数据部分。伪首部的数据是从IP 数据报头和UDP 数据报头获取的，包括源IP 地址，目的IP地址，协议类型和UDP 长度，其目的是让UDP 两次检查数据是否已经正确到达目的地，只是单纯为了做校验用的。
