前言
本篇教程带大家手把手画出属于自己的USB转TTL模块,使用到的元器件驱动电路不在进行讲解原理,在以前的专栏文章中都已将讲解过了,连接如下,不理解的可以看文章里面都说的很细节。
手搓基础必看文章
CH340系列芯片驱动电路·CH340系列芯片驱动!!!_ch340 ttl驱动-优快云博客
Type c系列接口驱动电路·内置供电驱动电路使用USB2.0驱动电路!!!-优快云博客
手搓原理图讲解

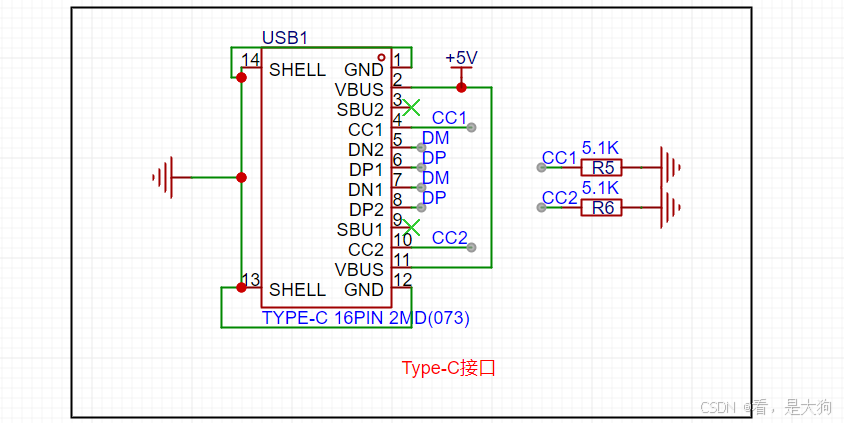

这里物料选型使用的是16Pin Type-C 没有使用USBA接口,然后使用的是USB2.0的驱动电路信号,进行了5V供电配置跟引出了USB2.0信号,看不懂的看必看文章里面有讲的。
Type-C元器件原理图

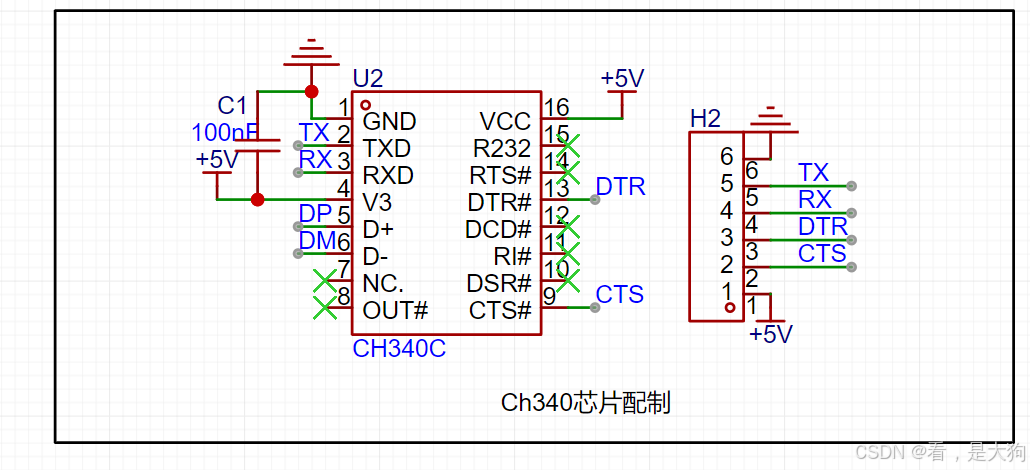

然后Ch340c芯片使用的是5V供电,V3这个引脚0.1UF电容滤波同时接入5V,同时引出TX 跟RX 接入USB的2.0信号,还有CTS跟DTR这两个信号,这两个信号是串口通信状态指示信号,这么多状态指示信号只引出这两个,是因为能跟esp32组成自动下载电路。
Ch340芯片配制

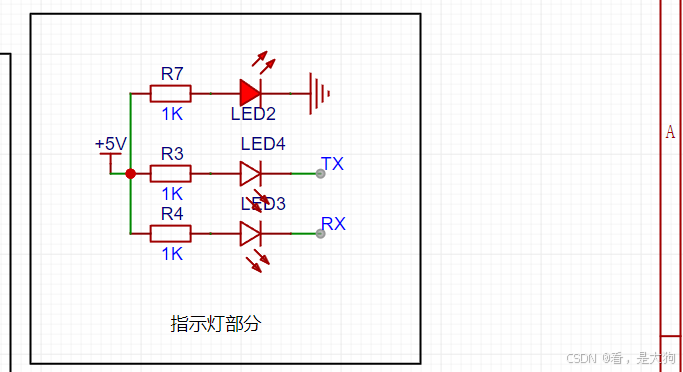

板子上设置了三个指示灯,电源指示灯跟TX指示灯RX指示灯,这里TX RX 指示灯的原理是当串口发送数据的时候,TX跟RX会有0电平的状态跟1的状态,这个时候两个灯就会闪烁,就代表正在发送数据,或者正在接受数据。
这两个灯也就是收发数据指示灯用的。
指示灯电路

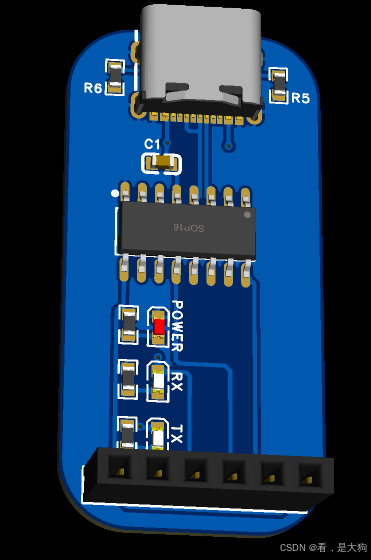

手搓PCB布线讲解

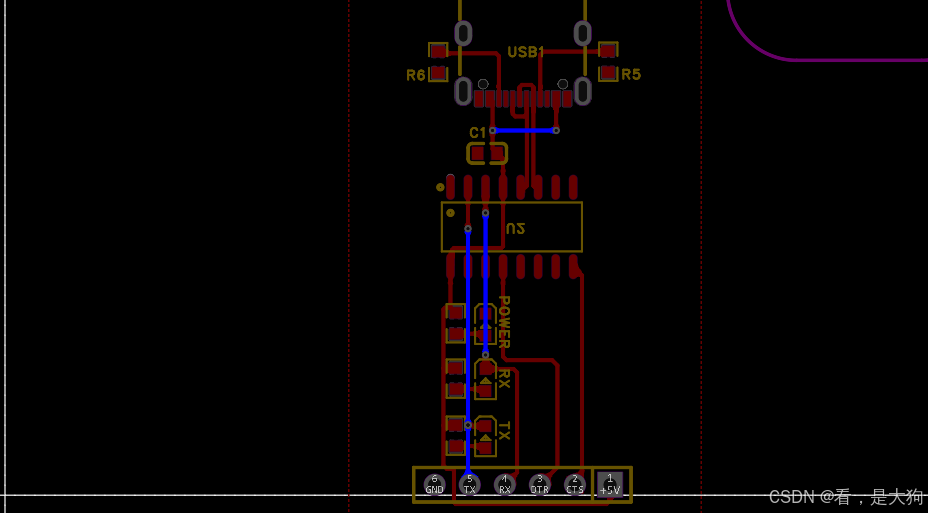

顶层布线
底层布线
铺铜
失误1

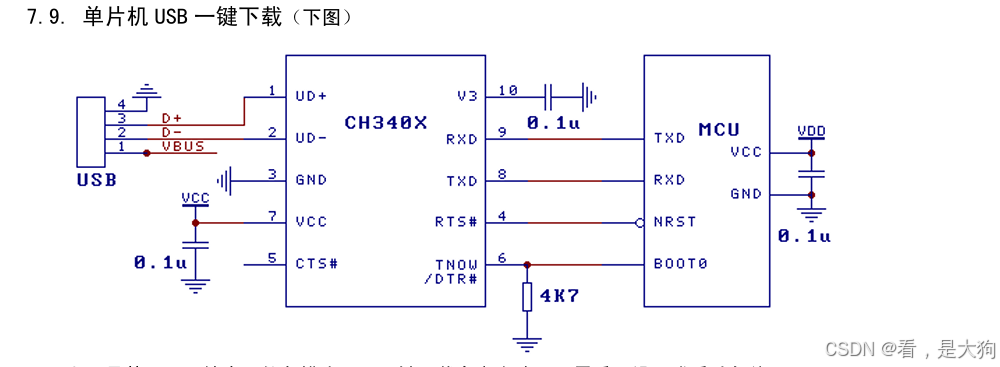

这里自动下载电路的引脚搞错了,应该是引脚DTR引脚跟RTS引脚,记错数据手册提供的示例电路引脚了,感谢提醒,数据手册示例电路给大家贴出来。
