继电器作用理解
单片机的GPIO引脚,因为自身输出电压有限和耐压有限,当电路中有使用高电压的用电器的时候,这个时候单片机的引脚不能用来给用电器充当vcc或者gnd,不能用单片机的GPIO直接接入用电器,为了保护单片机GPIO引脚,当GPIO接入高电压用电器的时候,自身引脚会被击穿,这个时候可以通过继电器来完成这个工作,这个时候继电器其实是相当于一个中介的工作,单片机的引脚连接继电器,通过引脚状态的控制,来控制继电器的状态。
当继电器自身内部引脚吸合发生变化的时候,根据实际引脚连接情况作用也就不同,当公共端(com)连接的是gnd的时候,就是充当用电器的gnd,来使用的。
会有的小伙伴这么想,继电器能不能当做用电器的vcc来使用,模块可以,如果是单个的继电器是不行的,当个的继电器com端口只能用来连接gnd,vcc引脚连接电源正,来完成对整个继电器的用电供电。
继电器原理讲解
这里只简单阐述一下,使用原理和效果,不讲解深入物理原理,需要自己找资料,常见转换性继电器本身有5个引脚,分别是 vcc(连接电源正) com(连接电源负) nc(常闭) no(常开) IN(单片机引脚连接),大致分为两种情况,当继电器IN引脚连接的单片机引脚为,低电平的时候继电器com和nc端连接,这个属于默认状态,当IN引脚输入为高电平的时候,com和no连接。
常开:默认情况下不与com连接,只有IN为高电平,继电器吸合,常开端与com连接
常闭:默认状态下与com连接,当IN为高电平是继电器吸合的时候,断开。
继电器充当用电器gnd使用方法

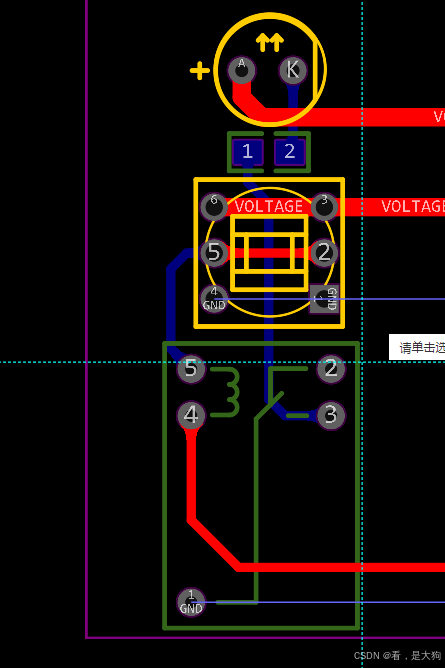

pcb图里面是单个继电器,这里插件LED的GND接入3号引脚,也就是常开引脚,这里常开是看丝印看出来的,与com默认状态下不连接的就是常开引脚,这里1号引脚是com引脚,连接的是gnd,这里只有4号引脚也就是IN输入引脚为高电平的时候,LED才会亮。
当LED为低电平的时候,no和com没有闭合,这个时候led的gnd其实连接的是一个浮空的引脚,不能行成闭合回路,只有no和com连接,这个时候led的gnd才算是真的得接入到了电源的gnd这个时候行成闭合回路。
这个插件led才会亮。
然后5号引脚是,继电器的vcc引脚,连接着继电器的供电,这个时候你会发现,单片机的引脚没有连接用电器,但是有可以通过继电器来控制用电器的状态,这个时候其实就是继电器的作用体现出来了。
欢迎指正,希望对你,有所帮助!!!
