这次，我们会做一个小风扇。同时会接触两件新元件——继电器、直流电机。继电器，我们可以理解为是用较小的电流去控制较大电流的一种“自动开关”。在这里，继电器是用来控制电机转动的。

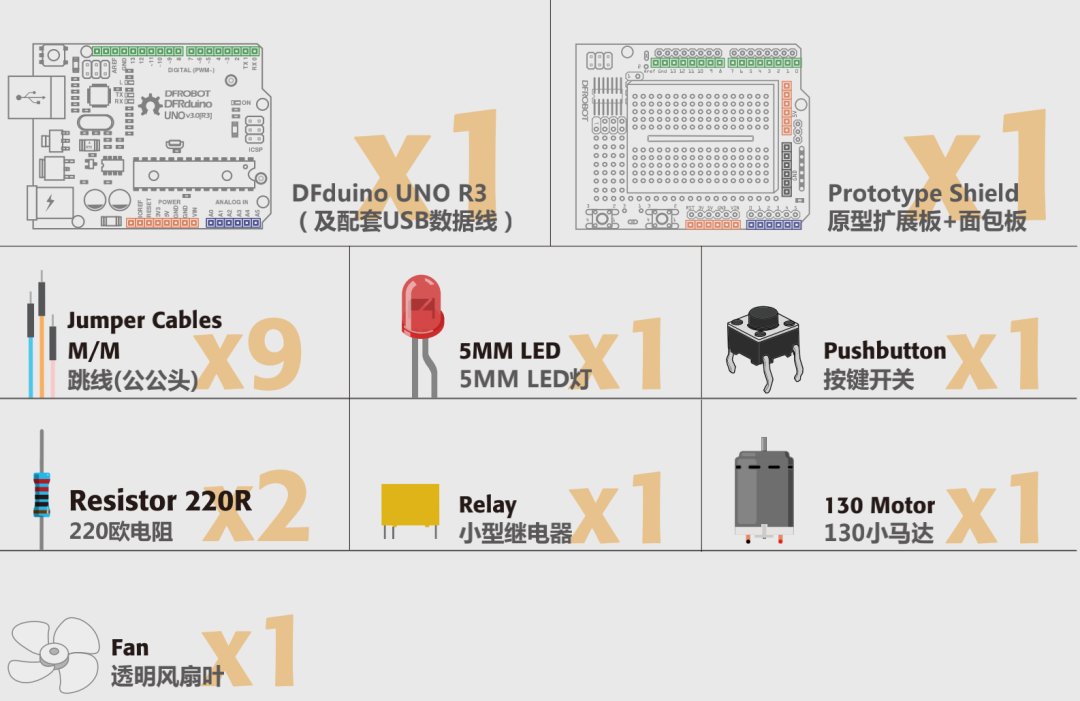

所需元件

硬件连接

按下图进行连线，按钮接线与项目三类似，连接到数字2。按钮一端连接5V，另一端连接GND，并用一个220Ω的电阻作为下拉电阻，以防引脚悬空干扰。继电器有6个引脚，分别标有序号。1，2引脚为继电器的输入信号，分别接Arduino的数字引脚和GND。3,4,5,6为继电器输出的控制引脚，这里只使用4，6两个引脚。我们把继电器想成一个开关，开关也只要用到两个引脚。
