XC626系列是高精度、低功耗、高压、正电压稳压器。

XC6206P332MR的封装有SOT-32、SOT-89、TO-92和USB-6B。

XC6206P332MR的特点

最大输出电流为250mA（5V型），最大工作电压为6V，输出电压为1.2V到5v（0.1V增量），低功耗，内置限流电路。

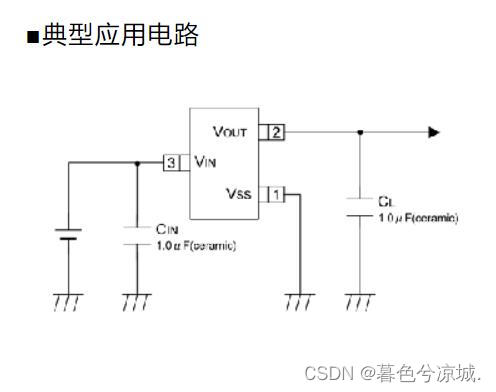

典型应用电路
