Vivado和modelsim的联合仿真

使用的vivado版本为2018.3

modelsim的版本为10.6d-SE，亲测有效，目前在使用。

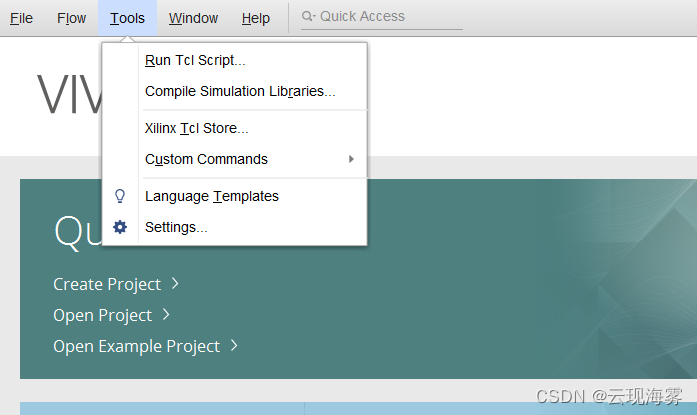

Tools——Compile Simulation Libraries

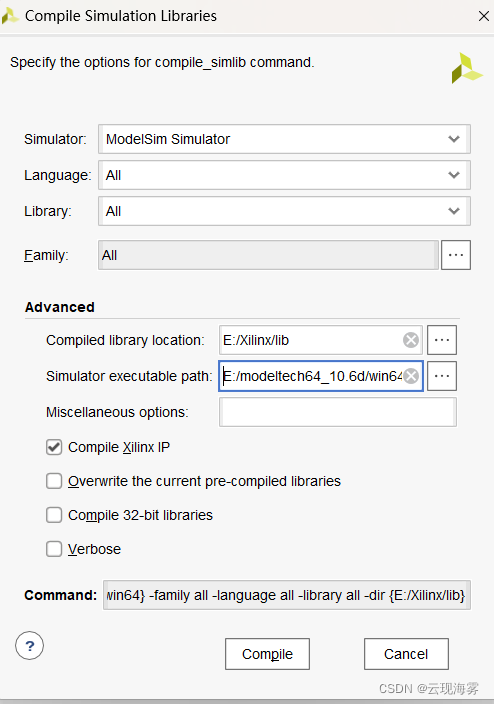

本人的设置如下；Compiled library location目录是vivado的安装目录下创建一个名为lib的文件夹

Simulator executable path是modelsim的安装目录到win64文件夹即可

其他设置按如图所示即可，点击Compile。

接下来就是漫长的等待过程，大概要花费四十分钟左右。最后编译没出error就算编译成功

说一下遇到的问题，在使用modelsim10.6d之前使用的是10.4se。每次在上述步骤编译后都会出现错误

 compile_simlib failed to compile for modelsim with error in 3 libraries  (cxl_error.log)
