ROS中通过Moveit！ 控制机械臂节点及话题的分析

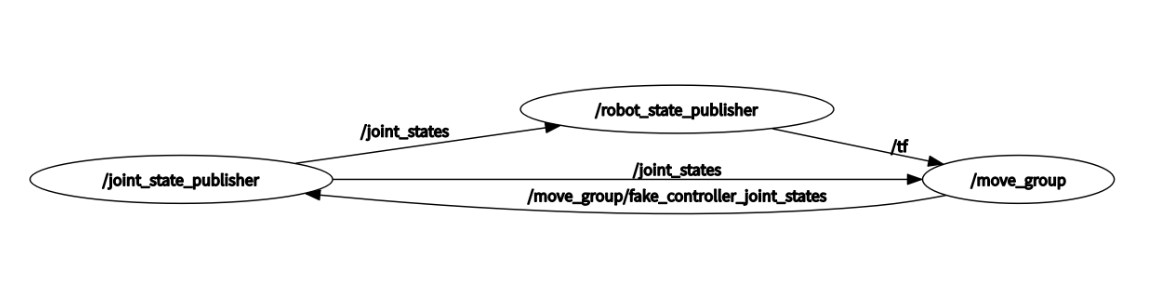

这个图示展示了一个典型的ROS节点和话题之间的关系，主要用于机器人控制和状态发布。下面是对图中每个部分的详细解释：

节点（Nodes）

1. /joint_state_publisher

   • 功能：这个节点负责发布机器人的关节状态。它通常从机器人的硬件接口读取关节位置、速度等数据，并将这些数据转换为ROS标准消息格式，发布到相应的话题上。

   • 输入：可能从传感器或其他节点接收原始的关节状态数据。

   • 输出：发布到/joint_states话题。

2. /robot_state_publisher

   • 功能：这个节点使用URDF（统一机器人描述格式）文件来描述机器人模型，并结合从/joint_states话题接收的关节状态数据，发布机器人的TF（变换）信息。这些信息描述了机器人各部分之间的空间关系。

   • 输入：从/joint_states话题接收关节状态数据。

   • 输出：发布到/tf话题。

3. /move_group

   • 功能：这个节点是MoveIt!的一部分，用于高级运动规划和控制。它接收目标位置或路径，计算出实现这些目标的关节轨迹，并通过控制接口发送给机器人。

   • 输入：从/joint_states话题接收关节状态数据

   • 输出：从话题/move_group/fake_controller_joint_states将关节状态数据发布到机器人的驱动器。

话题（Topics）

1. /joint_states

   • 含义：这个标准话题用于发布和订阅机器人关节的状态信息，包括位置、速度、力/力矩等。通常由机器人硬件接口或仿真器发布

   • 数据类型：通常为sensor_msgs/JointState。

2. /tf

   • 含义：这个标准话题用于发布机器人的坐标变换信息，描述机器人各部分之间的空间关系。

   • 数据类型：通常为tf/tfMessage。

3. /move_group/fake_controller_joint_states

   • 含义：这个特定话题用于MoveIt!中的模拟控制，位于move_group命名空间下，发布模拟的关节状态数据，用于运动规划和模拟。当使用MoveIt!的仿真模式时，这个话题会发布规划后的关节状态，而不是真实的硬件反馈

   • 数据类型：通常为sensor_msgs/JointState。

数据流

• /joint_state_publisher节点读取关节状态数据，并将其发布到/joint_states话题。

• /robot_state_publisher节点订阅/joint_states话题，使用这些数据和URDF模型发布TF信息到/tf话题。

• /move_group节点订阅/tf话题以获取机器人的当前状态，并可能订阅/move_group/fake_controller_joint_states话题以进行模拟控制。

这种架构允许机器人系统的不同部分（如状态监控、运动规划和执行）通过标准化的接口进行通信和协作，从而实现复杂的机器人控制任务。
