外部中断的基本操作

题目背景

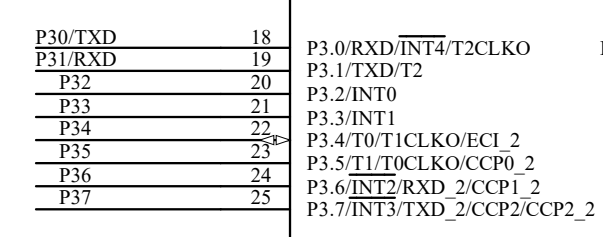

定义一个 Working() 函数，使L1指示灯不断闪烁。将P32引脚定义成外部中断功能，按下S5按键就会产生外部中断触发信号，在中断响应函数中，点亮L8指示灯，延时较长一段时间后熄灭，该功能用两种方法实现：

1. 直接在中断函数中延时。
2. 在中断服务中标志变量，在外部进行延时。

分析

中断函数格式

void InterruptName() interrupt x
{...}

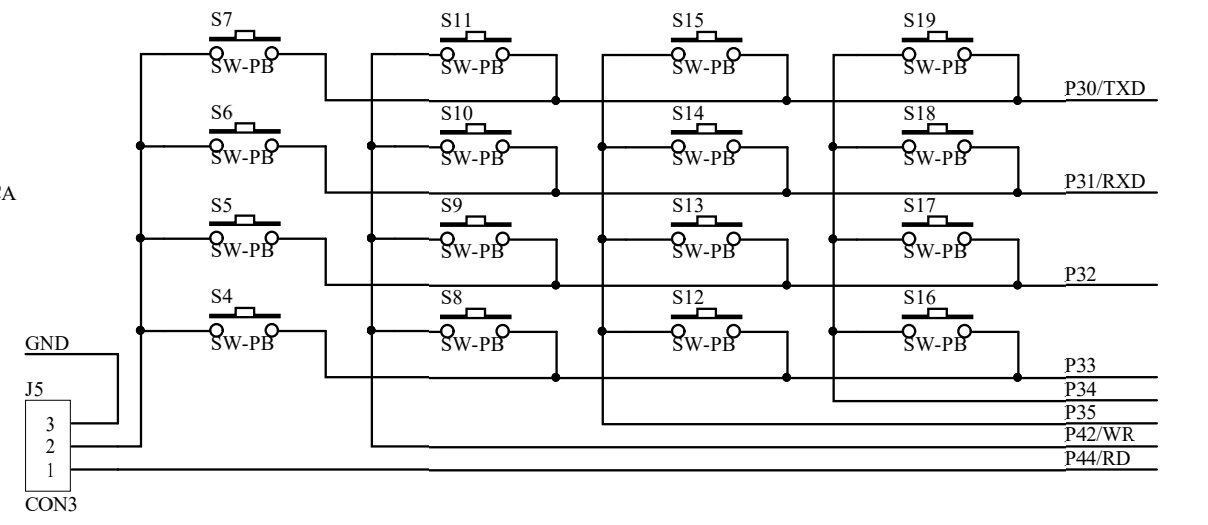

J5跳帽

J5跳帽需要接到2、3引脚上。让S5接到P32/INT0，S4接到P33/INT1。

两种方式差异

方式1的中断触发信号，无论L1是亮还是灭都会产生。也就是只要按下S5按键后，无论L1是什么状态，L1总会保持当前的状态，然后L8点亮并延时一段时间。

方式2就不同了。方式二产生中断后，仅将 stat_int 赋值为1，不执行其余的操作。然后在 main() 中LEDINT() 查询 stat_int 的值，一旦发现变成1就将L8点亮并延时一段时间。因为 LEDINT() 在 Working() 后面执行，所以L8点亮的时候，L1一定是熄灭的状态。

代码1

#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char

sbit L1 = P0 ^ 0;
sbit L8 = P0 ^ 7;

void Delay(uint t)
{
	while(t -- );
	while(t -- );
	while(t -- );
	while(t -- );
}

void HC138(uchar channel)
{
	switch(channel)
	{
		case 4:
			P2 = (P2 & 0x1f) | 0x80;
		break;
		case 5:
			P2 = (P2 & 0x1f) | 0xa0;
		break;
		case 6:
			P2 = (P2 & 0x1f) | 0xc0;
		break;
		case 7:
			P2 = (P2 & 0x1f) | 0xe0;
		break;
	}
}

void Working()
{
	HC138(4);
	L1 = 0;
	Delay(60000);
	L1 = 1;
	Delay(60000);
}

// 中断初始化
void Init_INT0()
{
	IT0 = 1;
	EX0 = 1;
	EA = 1;
}

// 中断函数
void Service_INT0() interrupt 0
{
		L8 = 0;
		Delay(60000);
		Delay(60000);
		Delay(60000);
		Delay(60000);
		Delay(60000);
		Delay(60000);
		L8 = 1;
}

void main()
{
	Init_INT0();
	while(1)
	{
		Working();
	}
}

代码2

#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char

sbit L1 = P0 ^ 0;
sbit L8 = P0 ^ 7;

void Delay(uint t)
{
	while(t -- );
	while(t -- );
	while(t -- );
	while(t -- );
}

void HC138(uchar channel)
{
	switch(channel)
	{
		case 4:
			P2 = (P2 & 0x1f) | 0x80;
		break;
		case 5:
			P2 = (P2 & 0x1f) | 0xa0;
		break;
		case 6:
			P2 = (P2 & 0x1f) | 0xc0;
		break;
		case 7:
			P2 = (P2 & 0x1f) | 0xe0;
		break;
	}
}

void Working()
{
	HC138(4);
	L1 = 0;
	Delay(60000);
	L1 = 1;
	Delay(60000);
}

// 中断初始化
void Init_INT0()
{
	IT0 = 1;
	EX0 = 1;
	EA = 1;
}

// 中断函数
uchar stat_int = 0;
void Service_INT0() interrupt 0
{
	stat_int = 1;
}

void LEDINT()
{
	if (stat_int == 1)
	{
		L8 = 0;
		Delay(60000);
		Delay(60000);
		Delay(60000);
		Delay(60000);
		Delay(60000);
		Delay(60000);
		L8 = 1;
	}
	stat_int = 0;
}

void main()
{
	Init_INT0();
	while(1)
	{
		Working();
		LEDINT();
	}
}
