提示：如何完整的从数据导入到最后模型训练以及模型保存，本集进行介绍。（本集是以回归问题的模型评估为例）

文章目录

上集回顾
一、什么是模型评估
二、完整评估过程
- 1.评估指标的计算
- 2.绘图展示结果
总结
下集预告
代码获取

上集回顾

`提示：本集接第三集，完成模型评估，还有漂亮绘图等。

前三集已经介绍了机器学习的通俗解释，以及常见分类，还有机器学习深度学习强化学习的关系和区别。有想看的小伙伴可以翻我主页去找，全部免费哈。

第一集机器学习入门基础介绍
 第二集机器学习入门算法介绍
 第三集机器学习模型训练

一、什么是模型评估

在机器学习领域，模型评估是至关重要的环节，它能帮助我们判断模型的优劣，选择最适合的模型。对于回归问题，就是看用于预测连续值的模型准不准。通过像均方误差、平均绝对误差等指标，计算模型预测的结果和实际值差多少，差得少就说明模型好，能准确反映数据规律，差得多就需要改进，以此判断模型能不能用、好不好用。
1.评估指标

均方误差（MSE）：量化整体误差平方均值 均方误差通过计算预测值与真实值差值平方的平均值，来衡量模型预测的准确性。公式为 $\text{MSE} = \frac{1}{n}\sum_{i = 1}^{n}(y_i - \hat{y}_i)^2$ 它对较大误差给予了更大的权重，因为误差被平方，这使得 MSE 对异常值较为敏感。例如在房价预测模型中，若有个别样本预测偏差极大，MSE会显著增大。MSE 值越小，说明模型在整体上预测值与真实值的偏差平方和越小，模型性能越好。
均方根误差（RMSE）：让误差与真实值同单位 均方根误差是均方误差的平方根，即 $\text{RMSE} = \sqrt{\frac{1}{n}\sum_{i = 1}^{n}(y_i - \hat{y}_i)^2}$ 。它的优势在于单位与真实值相同，这使得我们能更直观地理解误差的实际大小。比如在预测商品价格时，RMSE
若为 5 元，就意味着平均而言，预测价格与真实价格有 5 元的偏差，相比 MSE，RMSE 在解释误差时更具现实意义。
平均绝对误差（MAE）：捕捉绝对偏差均值 平均绝对误差计算的是预测值与真实值差值绝对值的平均值，公式为 $\text{MAE} = \frac{1}{n}\sum_{i = 1}^{n}|y_i - \hat{y}_i|$ 相较于 MSE，MAE 没有对误差进行平方处理，所以对异常值的敏感度较低。在一些对异常值不那么敏感的场景，如预测每日平均气温时，MAE能更稳健地反映模型预测值与真实值的平均偏差程度。
平均绝对百分比误差（MAPE）：呈现相对误差水平 平均绝对百分比误差以百分比形式展现预测误差，公式为 $\text{MAPE} = \frac{1}{n}\sum_{i = 1}^{n}\left|\frac{y_i - \hat{y}_i}{y_i}\right| \times 100\%$ 它反映了预测值相对于真实值的误差情况，能让我们从相对的角度评估模型的准确性。例如在销售预测中，MAPE可以清晰地告诉我们预测销售额与实际销售额的相对偏差，但当真实值为 0 时，该指标无法使用。
决定系数（ $R^2$ ）：衡量模型拟合优度 $R^2 = 1 - \frac{\sum_{i = 1}^{n}(y_i - \hat{y}_i)^2}{\sum_{i = 1}^{n}(y_i - \bar{y})^2}$ 取值范围在 0 到 1 之间。它表示模型能够解释因变量变异的比例，越接近 1，说明模型对数据的拟合效果越好，能够捕捉到数据中的大部分信息；若接近 0，则表明模型的解释能力较弱。

2.指标之间的关系

MSE 作为预测值与真实值差值平方的平均值，是 RMSE 的基础。RMSE 是 MSE的平方根，二者本质上都在衡量预测值与真实值偏差程度，但 RMSE由于开方运算，其数值与真实值单位一致，更便于直观理解误差大小。当数据中存在异常值时，由于 MSE对误差平方计算，会放大异常值的影响，RMSE 也会随之增大，这时候如果 MAE相对较小，就说明模型整体平均偏差不大，只是个别异常样本导致了 MSE 和 RMSE 升高。
MAE 计算的是预测值与真实值差值绝对值的平均值，对异常值敏感度低于MSE 和 RMSE。在一些对异常值不太敏感的场景中，MAE能更稳健地反映模型的平均预测偏差。若 MAE 与 MSE、RMSE 数值差异较大，往往意味着数据中存在异常值影响了 MSE 和 RMSE。
MAPE以百分比形式展示预测误差，与其他指标关注绝对误差不同，它侧重于体现预测值相对于真实值的误差比例，适用于关注相对误差的场景，如销售预测等。如果MAPE 较大，即便 MAE、MSE 和 RMSE 在可接受范围，也可能意味着模型在某些样本上相对误差较大，需要优化。
$R^2$ 用于衡量模型对数据的拟合优度，与 MSE 等指标从误差角度评估不同。越接近 1，表明模型对数据的解释能力越强，MSE等误差指标往往也会相对较小；反之，若接近 0，说明模型拟合效果差，MSE 等误差值会偏大。

提示：在实际应用中，单一指标难以全面评估模型性能，我们需要综合考量这五个指标，根据具体任务需求和数据特点，深入分析它们之间的关系，从而筛选出最适配的模型。

二、完整评估过程

1.评估指标的计算

from prettytable import PrettyTable #可以优美的打印表格结果
from sklearn.metrics import mean_squared_error, mean_absolute_error,r2_score  # 导入额外的评估指标
from math import sqrt  # 从math模块导入sqrt函数，用于计算平方根
yhat = model.predict(vp_test)
# 使用模型对测试集的输入特征(vp_test)进行预测。
# yhat是模型预测的输出值。
yhat = yhat.reshape(-1, 1)
# 将预测值yhat重塑为二维数组，以便进行后续操作。

predicted_data = m_out.inverse_transform(yhat)  # 反归一化


def mape(y_true, y_pred):
    # 定义一个计算平均绝对百分比误差（MAPE）的函数。
    record = []
    for index in range(len(y_true)):
        # 遍历实际值和预测值。
        temp_mape = np.abs((y_pred[index] - y_true[index]) / y_true[index])
        # 计算单个预测的MAPE。
        record.append(temp_mape)
        # 将MAPE添加到记录列表中。
    return np.mean(record) * 100
    # 返回所有记录的平均值，乘以100得到百分比。

def evaluate_forecasts(Ytest, predicted_data, n_out):
    # 定义一个函数来评估预测的性能。
    mse_dic = []
    rmse_dic = []
    mae_dic = []
    mape_dic = []
    r2_dic = []
    # 初始化存储各个评估指标的字典。
    table = PrettyTable(['测试集指标','MSE', 'RMSE', 'MAE', 'MAPE','R2'])
    for i in range(n_out):
        # 遍历每一个预测步长。每一列代表一步预测，现在是在求每步预测的指标
        actual = [float(row[i]) for row in Ytest]  #一列列提取
        # 从测试集中提取实际值。
        predicted = [float(row[i]) for row in predicted_data]
        # 从预测结果中提取预测值。
        mse = mean_squared_error(actual, predicted)
        # 计算均方误差（MSE）。
        mse_dic.append(mse)
        rmse = sqrt(mean_squared_error(actual, predicted))
        # 计算均方根误差（RMSE）。
        rmse_dic.append(rmse)
        mae = mean_absolute_error(actual, predicted)
        # 计算平均绝对误差（MAE）。
        mae_dic.append(mae)
        MApe = mape(actual, predicted)
        # 计算平均绝对百分比误差（MAPE）。
        mape_dic.append(MApe)
        r2 = r2_score(actual, predicted)
        # 计算R平方值（R2）。
        r2_dic.append(r2)
        if n_out == 1:
            strr = '预测结果指标：'
        else:
            strr = '第'+ str(i + 1)+'步预测结果指标：'
        table.add_row([strr, mse, rmse, mae, str(MApe)+'%', str(r2*100)+'%'])

    return mse_dic,rmse_dic, mae_dic, mape_dic, r2_dic, table
    # 返回包含所有评估指标的字典。

mse_dic,rmse_dic, mae_dic, mape_dic, r2_dic, table = evaluate_forecasts(Ytest, predicted_data, 1)
print(table)#显示预测指标数值

首先，我们使用训练好的模型对测试集数据进行预测，得到预测值 yhat，并对其进行形状重塑和反归一化处理，让预测值回到原始数据的尺度。
为了更全面地评估模型，代码定义了平均绝对百分比误差（MAPE）的计算函数。MAPE 能直观地展示预测值相对真实值的误差比例。接着，evaluate_forecasts 函数对预测结果进行多指标评估。它会计算均方误差（MSE）、均方根误差（RMSE）、平均绝对误差（MAE）、MAPE 和决定系数（ $R^2$ ）。对于多步预测的情况，函数会按预测步长分别计算各指标。最后，使用 PrettyTable 以美观的表格形式呈现评估结果，让我们能清晰地看到模型在不同指标下的表现，进而判断模型性能的优劣。

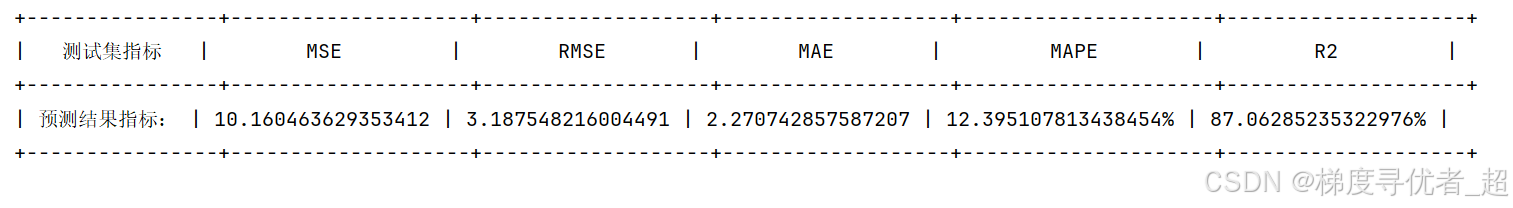

示例结果：
数据采用房价预测模型是xgboost的运行结果

数据采用波士顿房价，模型是xgboost的运行结果。

2.绘图展示结果

代码如下（示例）：

from matplotlib import rcParams
import matplotlib.pyplot as plt  # 导入matplotlib.pyplot模块，用于绘图
# config = {
#             "font.family": 'serif',
#             "font.size": 10,# 相当于小四大小
#             "mathtext.fontset": 'stix',#matplotlib渲染数学字体时使用的字体，和Times New Roman差别不大
#             "font.serif": ['Times New Roman'],#Times New Roman
#             'axes.unicode_minus': False # 处理负号，即-号
#          }
# rcParams.update(config) #设置想要的格式
rcParams.update(plt.rcParamsDefault) # 默认格式

plt.ion()


plt.rcParams['axes.unicode_minus'] = False
# 设置matplotlib的配置，用来正常显示负号。
# 使用赛博朋克风样式
# plt.style.use('cyberpunk')
# 创建一个图形对象，并设置大小为10x2英寸，分辨率为300dpi。
plt.figure(figsize=(8, 2), dpi=300)
x = range(1, len(predicted_data) + 1)
# # 创建x轴的值，从1到实际值列表的长度。
# plt.xticks(x[::int((len(predicted_data)+1))])
# 设置x轴的刻度，每几个点显示一个刻度。
plt.tick_params(labelsize=5)  # 改变刻度字体大小
# 设置刻度标签的字体大小。
plt.plot(x, predicted_data, linestyle="--",linewidth=0.8, label='predict',marker = "o",markersize=2)
# 绘制预测值的折线图，线型为虚线，线宽为0.5，标签为'predict'。

plt.plot(x, Ytest, linestyle="-", linewidth=0.5,label='Real',marker = "x",markersize=2)
# 绘制实际值的折线图，线型为直线，线宽为0.5，标签为'Real'。

plt.rcParams.update({'font.size': 5})  # 改变图例里面的字体大小
# 更新图例的字体大小。

plt.legend(loc='upper right', frameon=False)
# 显示图例，位置在图形的右上角，没有边框。

plt.xlabel("Sample points", fontsize=5)
# 设置x轴标签为"样本点"，字体大小为5。

plt.ylabel("value", fontsize=5)
# 设置y轴标签为"值"，字体大小为5。

plt.title(f"The prediction result:\nMAPE: {mape(Ytest, predicted_data)} %",fontsize=5)


# plt.xlim(xmin=600, xmax=700)  # 显示600-1000的值   局部放大有利于观察
# 如果需要，可以取消注释这行代码，以局部放大显示600到700之间的值。

# plt.savefig('figure/预测结果图.png')
# 如果需要，可以取消注释这行代码，以将图形保存为PNG文件。

plt.ioff()  # 关闭交互模式
plt.show()
# 显示图形。

这段代码借助matplotlib库绘制回归模型预测结果与真实值的对比图以直观评估模型表现。首先进行配置准备，导入绘图库，将绘图参数重置为默认（也可以自定义，但是自定义代码已被注释），开启交互模式并确保负号正常显示；接着创建图形，设定图形大小和分辨率，生成 x 轴坐标并调整刻度标签字体大小；随后绘制折线，用虚线带圆形标记表示预测值、实线带叉号标记表示真实值；再添加标注，设置图例、坐标轴标签和包含平均绝对百分比误差的标题；最后有可选操作，可局部放大显示或保存图形，关闭交互模式后显示最终图形

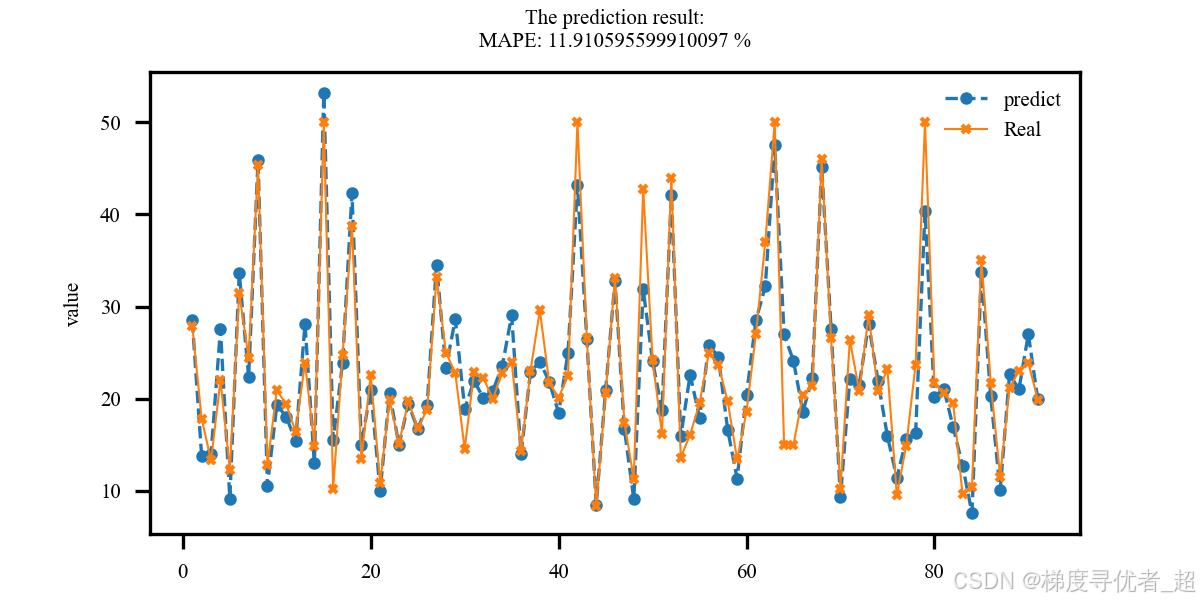

示例结果：
在这里插入图片描述
