【样板排错 3】AMS1117芯片发热 |||||||||||||使用PCB板卡烧完程序后AMS1117芯片瞬间发烫并且时好时坏---------查找原因

拿到板子之后通上电发现AMS1117芯片瞬间发烫，烫手的那种，通过一系列尝试最终解决了发烫的问题，而且能够进行使用啦 ！！！！！！我将我所做的工作总结以下，给各位遇到同样问题的友友们提供一个思路：

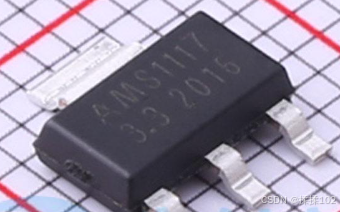

这是AMS1117芯片器件图

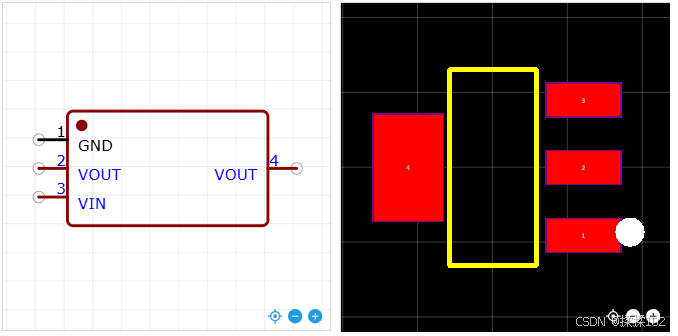

这是AMS1117芯片原理图和PCB图的封装

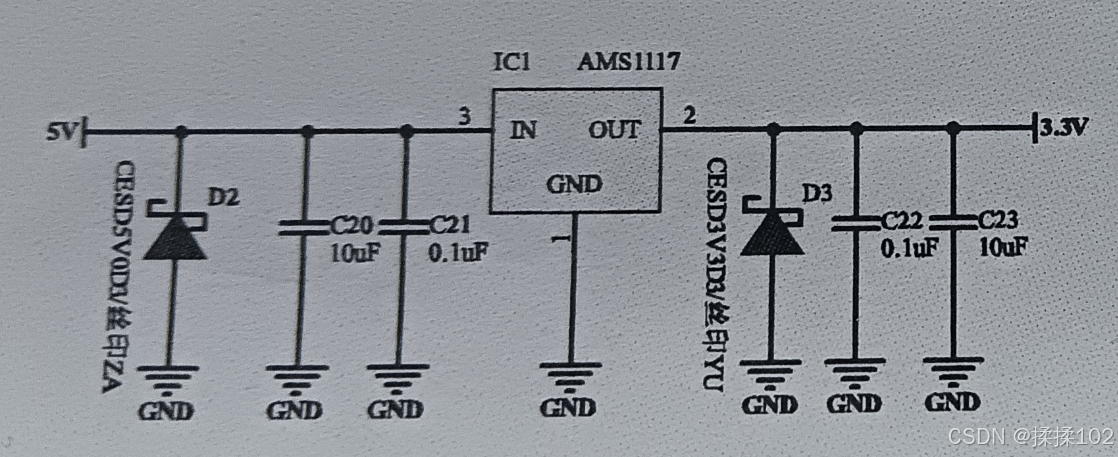

这是所使用的电路图  (D2、D3此处起过压和反保护的作用)

总结如下：

1、D2、D3器件较小，仔细核对其焊接方向

（如果方向焊接出错会导致瞬间发热严重）

2、用万用表 “通断档” 进行逐步分测量，保证每一步都是通的

（避免虚焊，使错误定位更加准确）

3、由于该器件散热面积较小，如果使用5V给核心板供电时，核心板外接3.3V的模块时，最大供电电流不要超过400ma

（避免严重的发热）

4、如果板卡中该器件进行了多次焊接并使用了松香，需用酒精将该部分擦拭干净在焊接上新器件

（避免焊盘不够清洁导致焊接后，器件在使用过程中时好时坏）

5、检查芯片所在电路设计是否合理正确
