【AD那些事21】+GND与一般GND不同，这部分需要做隔离， 不同作用的线线宽也需要不同（24V电源线、+5V 电源线、 +3V电源线、GND接地线 、正常信号线）

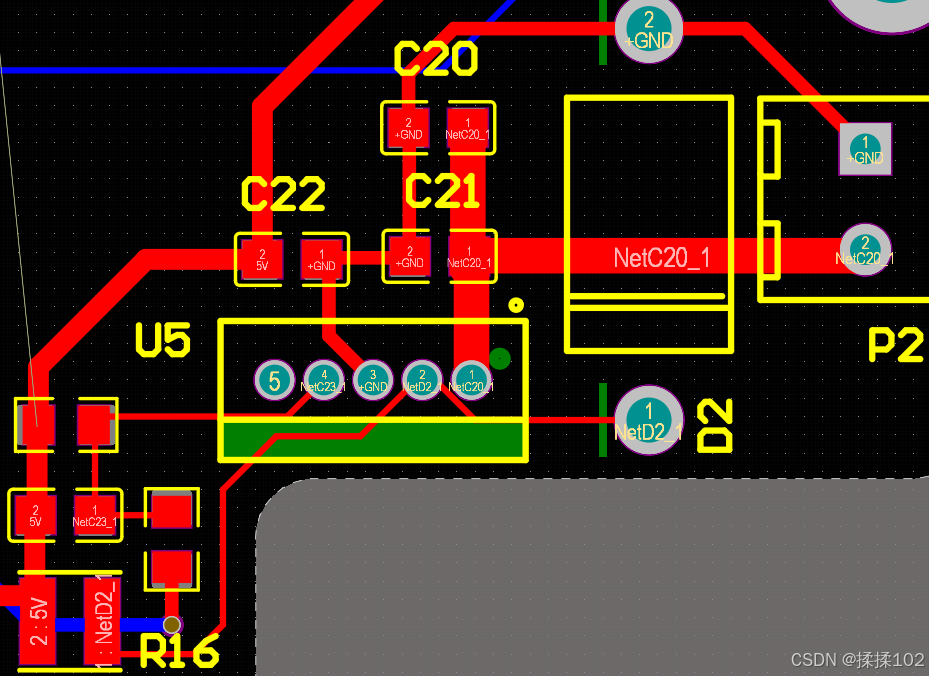

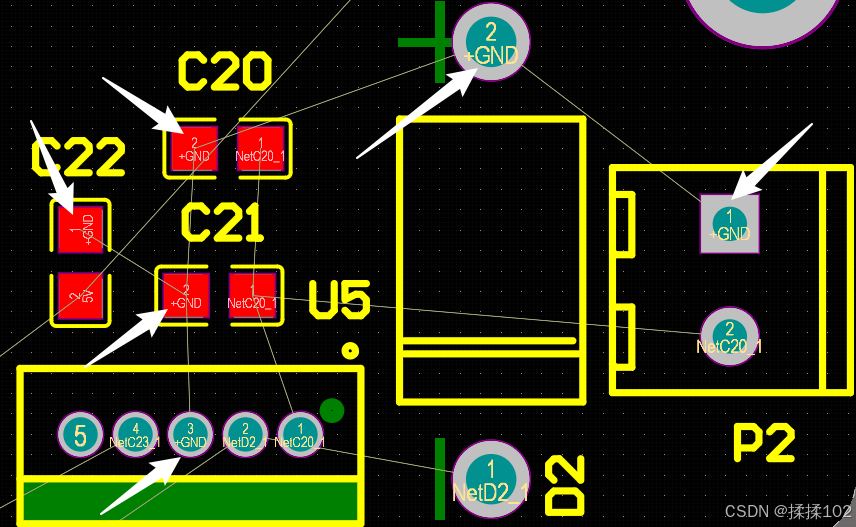

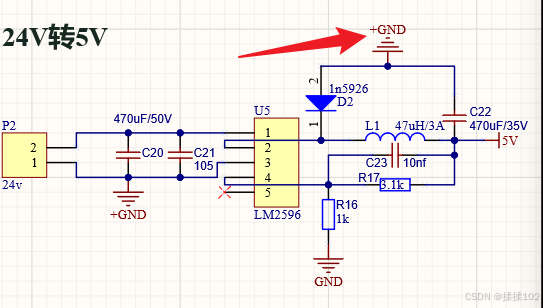

此处+GND与一般GND不同，这部分需要做隔离

同时线宽也需要不同

24V电源线：40-60mil

+5V 电源线20-30mil

  +3V电源线 20-30mil

GND接地线 20-30mil

正常信号线 10mil

（用过的尺寸PS:正常线10mil、3v的20mil、5v的30mil、24v的50mil、gnd的20mil）

（用过的对应过孔尺寸   PS:   3v、gnd的20mil    【孔0.65mm和0.55mm】

                                                正常线10mil  【0.4mm和0.3mm】

                                                5v的30mil        【0.85mm和0.8mm】 ）
