【AD那些事20】【步骤超详细】使用AD进行 PCB生产文件的输出流程/BOM表输出/装配文件输出/GERBer文件输出 /钻孔文件输出/坐标文件输出/IPC文件输出

------------------------------------------------------------------------------------------------------------------------------

目录

准备工作

一、BOM表输出                   二、装配文件输出

三、GERBer文件输出          四、钻孔文件输出

五、坐标文件输出                六、IPC文件输出

---

此处以工程xzk为例子

准备工作

1、新建一个文件夹------将对应PCB放置其中，然后双击打开

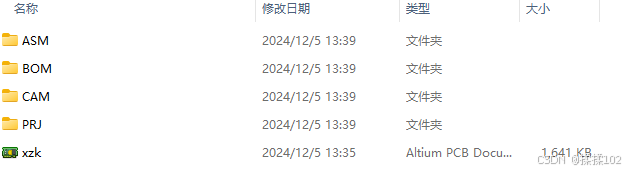

2、在新投出2中建立4个文件夹，用来放置输出文件，以便于更好提供给相应人员使用。

(ASM、BOM、CAM、PRJ 分别供给 “装配厂” 、 “采购人员”、 “制版厂” 、 “工程人员”)

一、BOM表输出（BOM文件夹）

（1）点击 报告------Bill of Materials

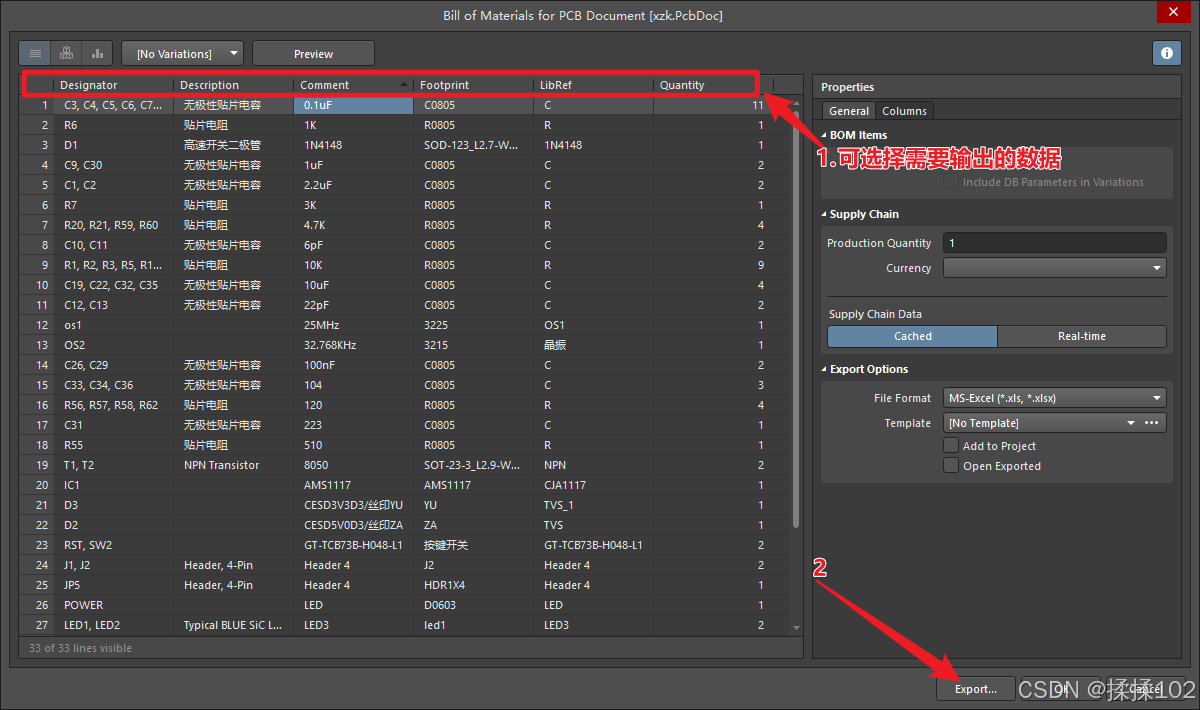

（2）

（3）

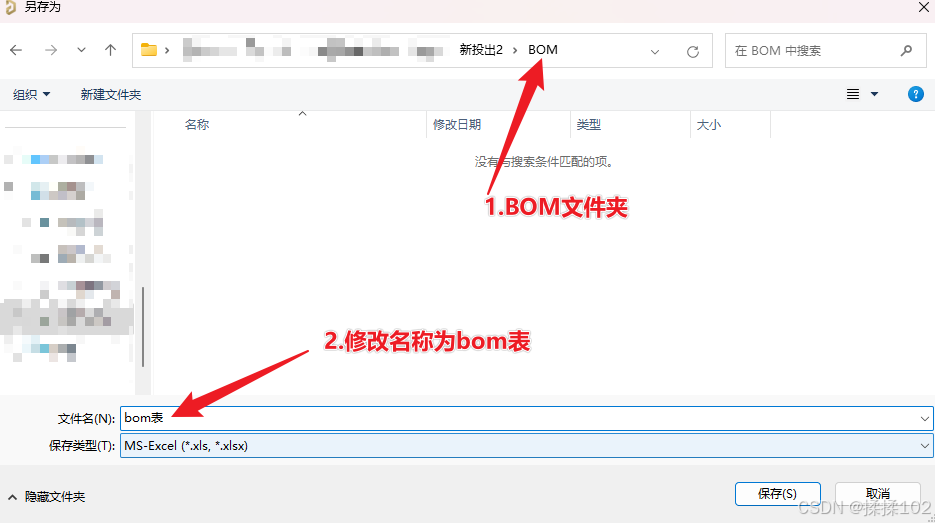

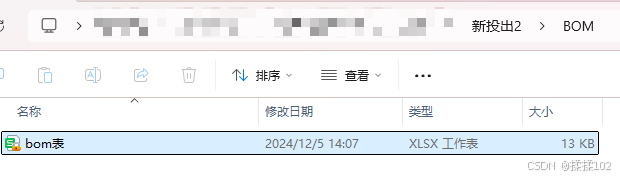

（4）点击查看：打开文件夹------新投出2-----BOM    发现此时bom表已输出完成

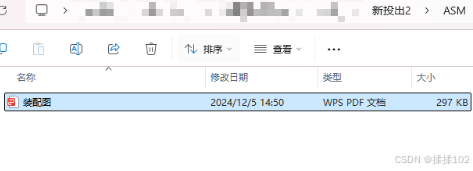

二、装配文件输出（ASM文件夹）

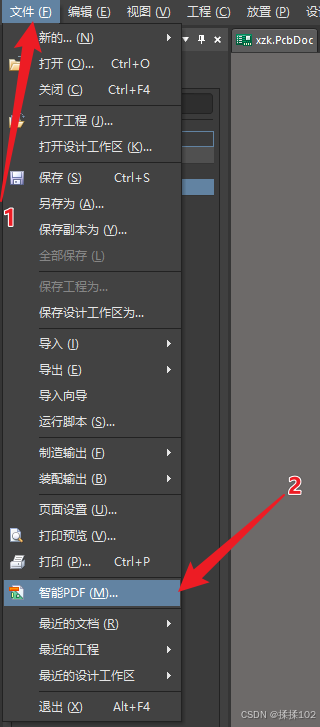

（1）点击 文件------智能PDF【进入智能PDF向导】

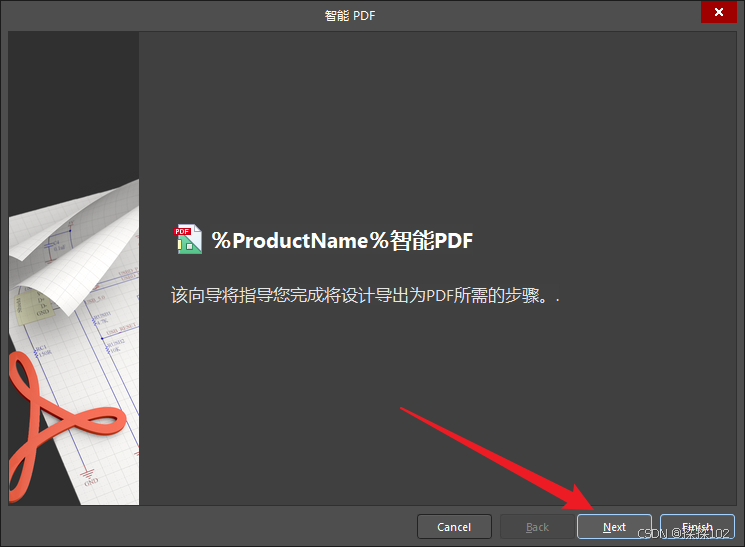

（2）点击 NEXT

（3） 点击  当前文档------NEXT

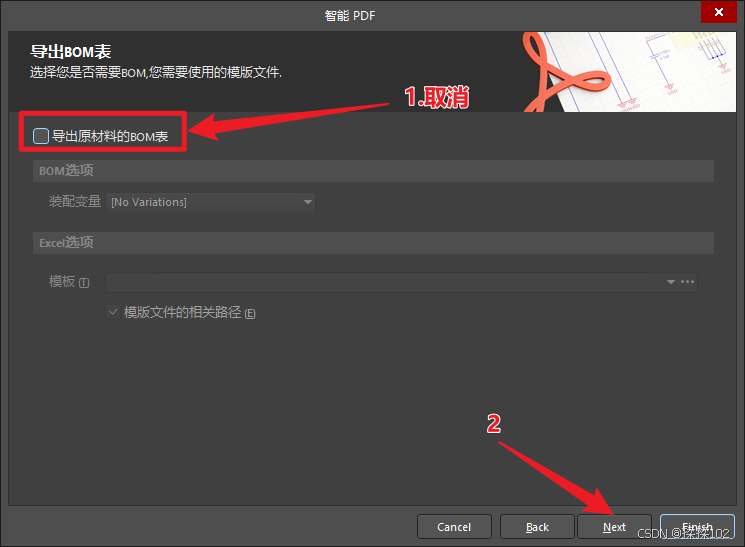

（4）已经导出过BOM表，则将  “导出原材料的BOM表”  前的 √  取消 ------- NEXT

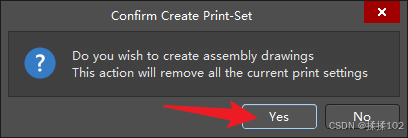

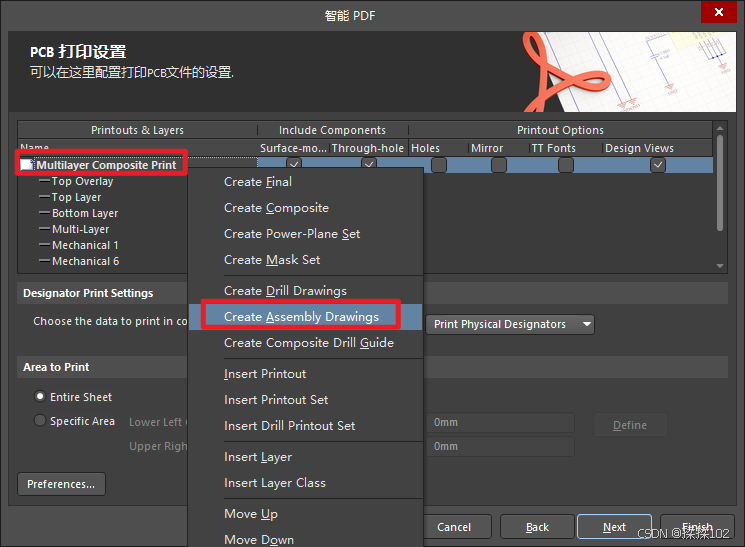

（5）右击 Multilayer Composite Print

（6）经过步骤5得到两个装配层选项，一个顶层的Top LayerAssembly Drawing ，一个底层的          Bottom LayerAssembly Drawing

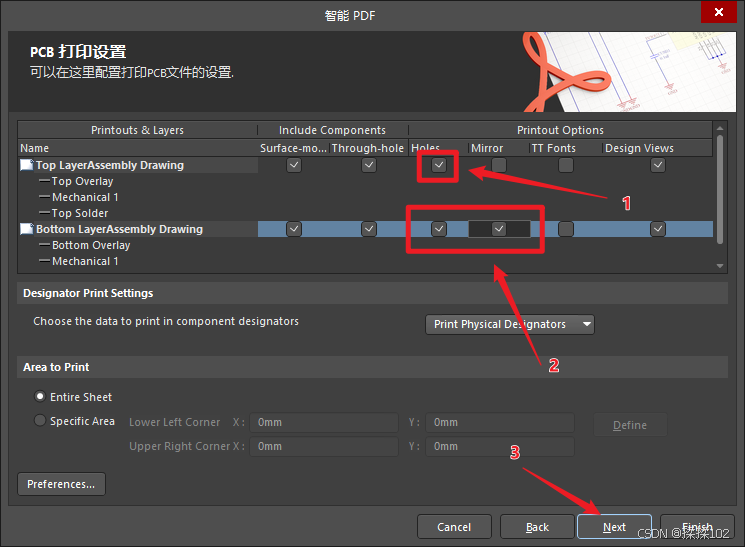

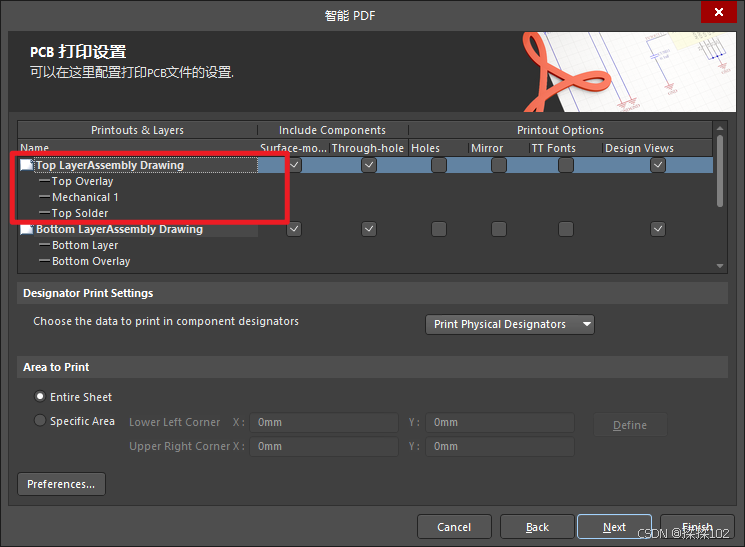

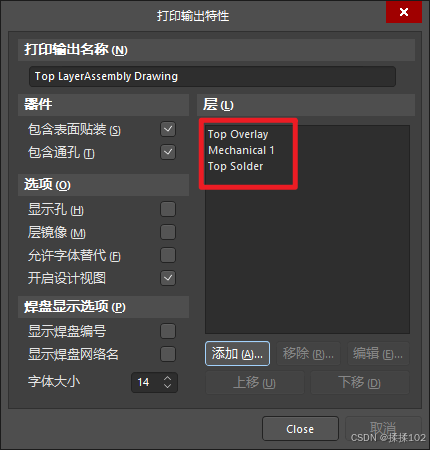

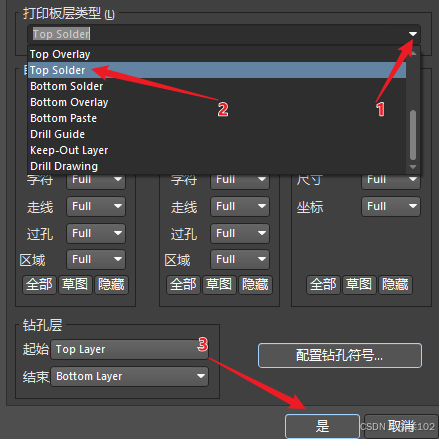

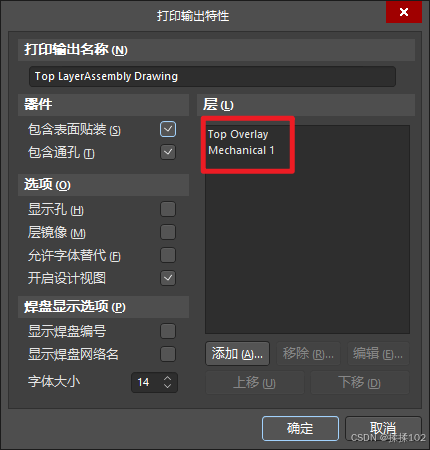

（7）先双击Top LayerAssembly Drawing；然后删除 Top Layer层，Multi-Layer层，Mechanical 6层，Mechanical 13层，Mechanical 15层；留下 Top Overlay层，Mechanical 1层；最后点击添加，添加 Top Solder层；点击关闭

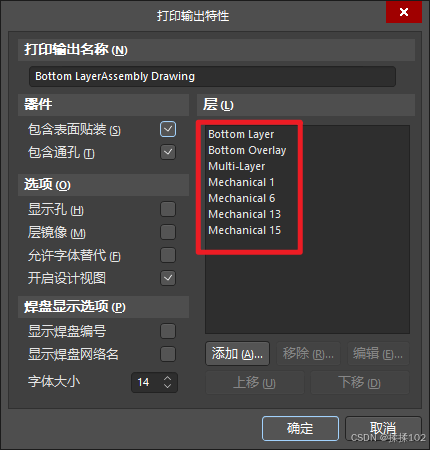

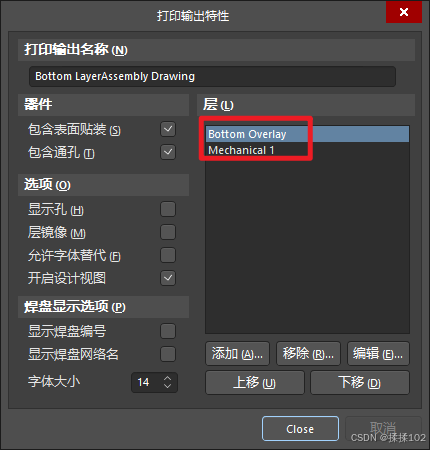

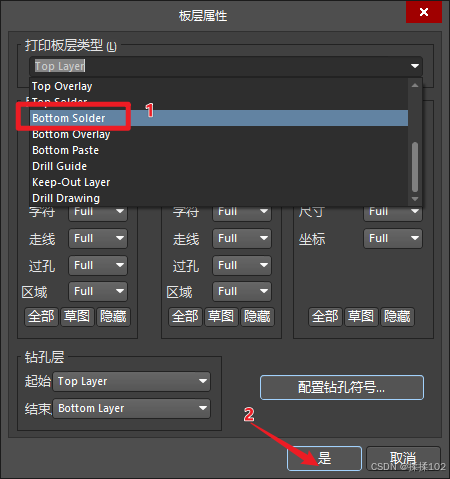

（8）Bottom LayerAssembly Drawing同理。先双击Bottom LayerAssembly Drawing；然后删除 Bottom Layer层，Multi-Layer层，Mechanical 6层，Mechanical 13层，Mechanical 15层；留下 Bottom Overlay层，Mechanical 1层；最后点击添加，添加 Bottom Solder层；点击关闭

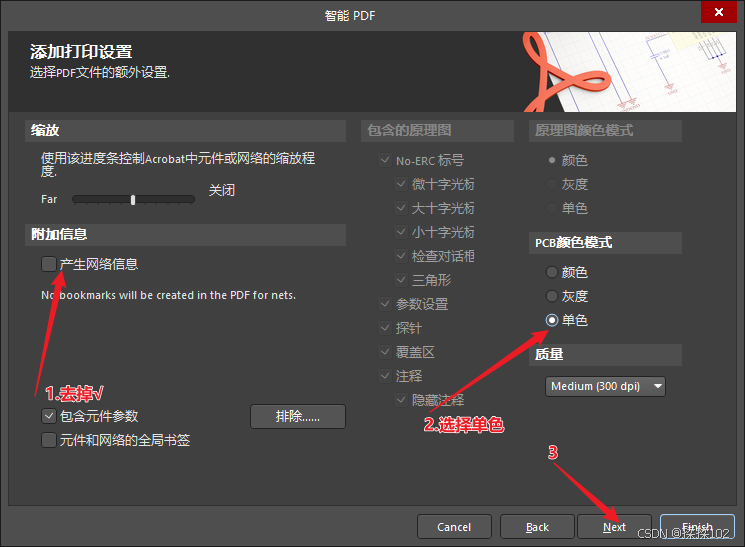

（9）

（10）

（11）

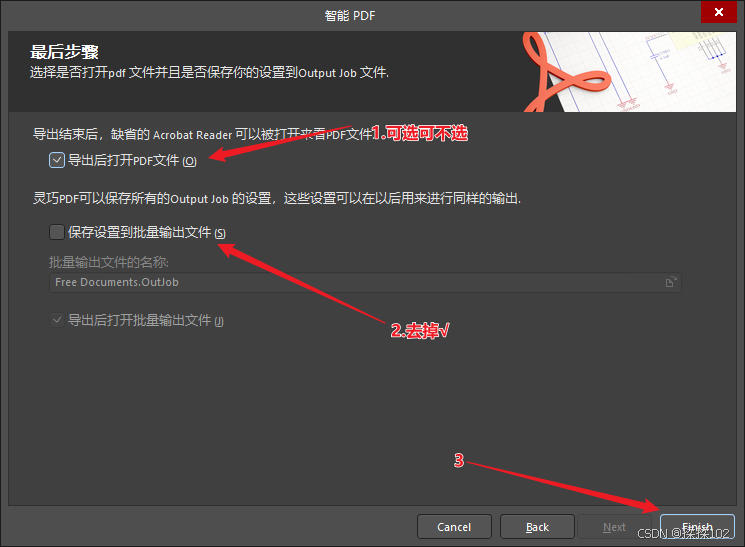

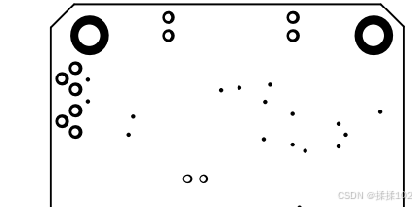

（12）

三、GERBer文件输出（CAM文件夹）

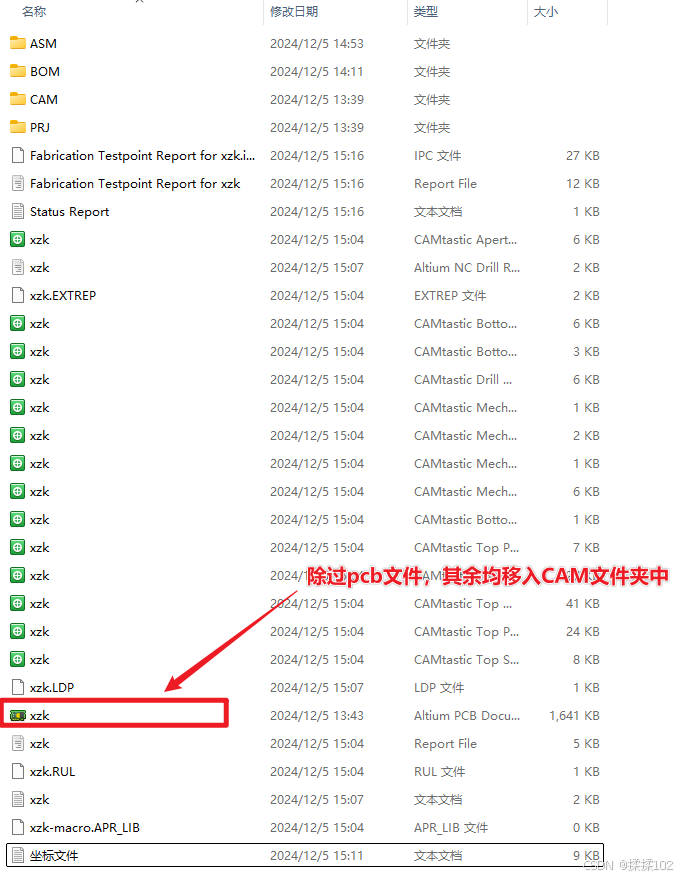

(以下GERBer文件、钻孔文件、坐标文件、IPC文件皆储存在CAM文件夹中，因此GERBer文件、钻孔文件、坐标文件均先不移入CAM文件夹，直至IPC文件输入完成之后一次移入)

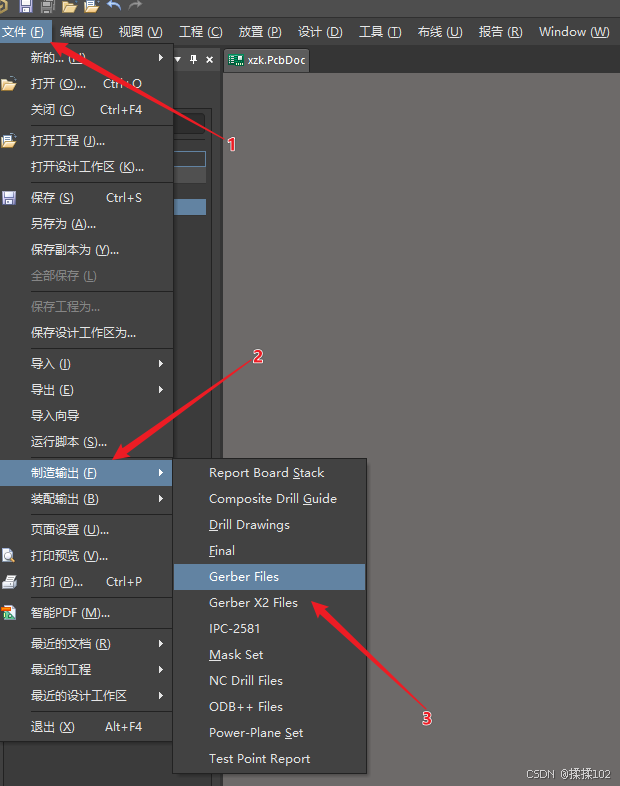

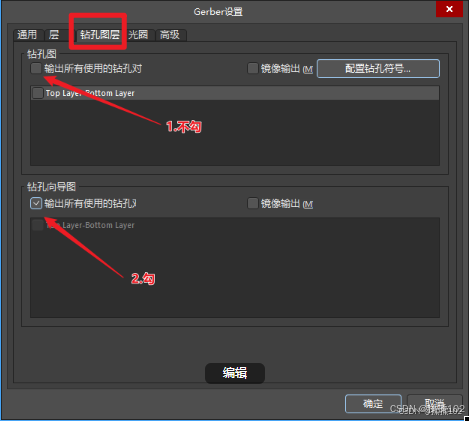

（1）

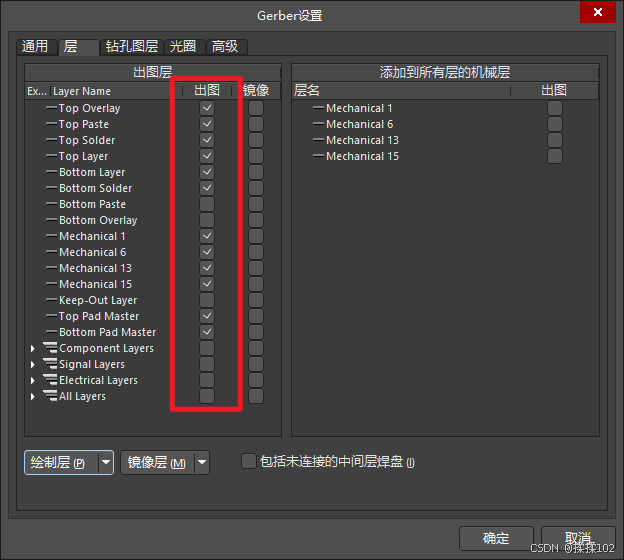

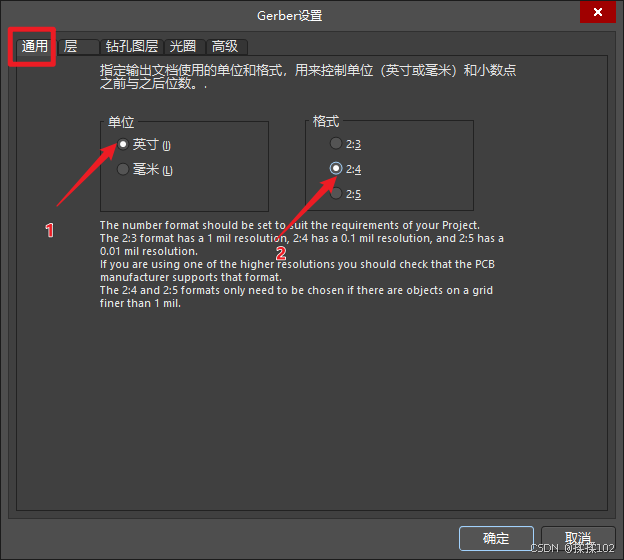

（2）进入 ”’通用“ 选项

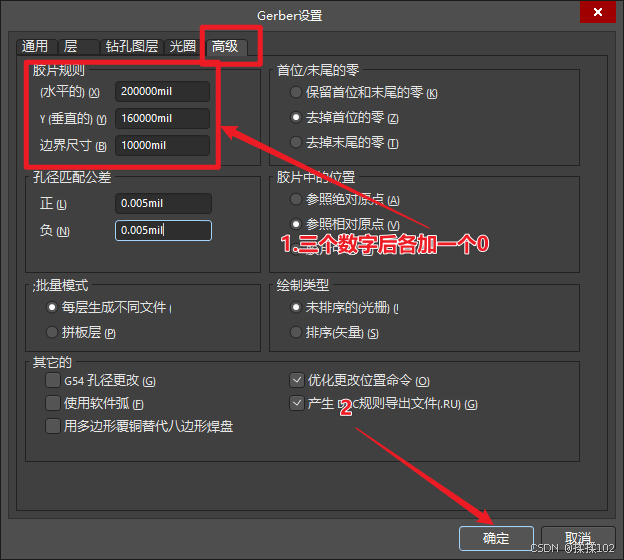

（3）

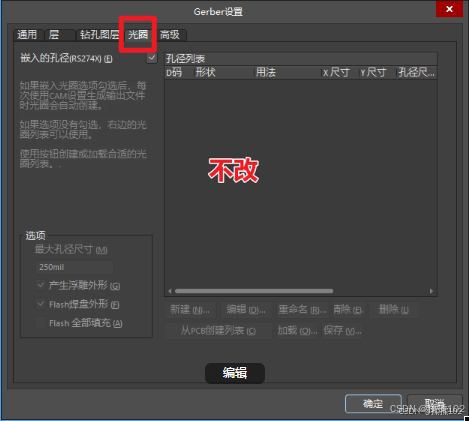

（4）

（5）

（6）

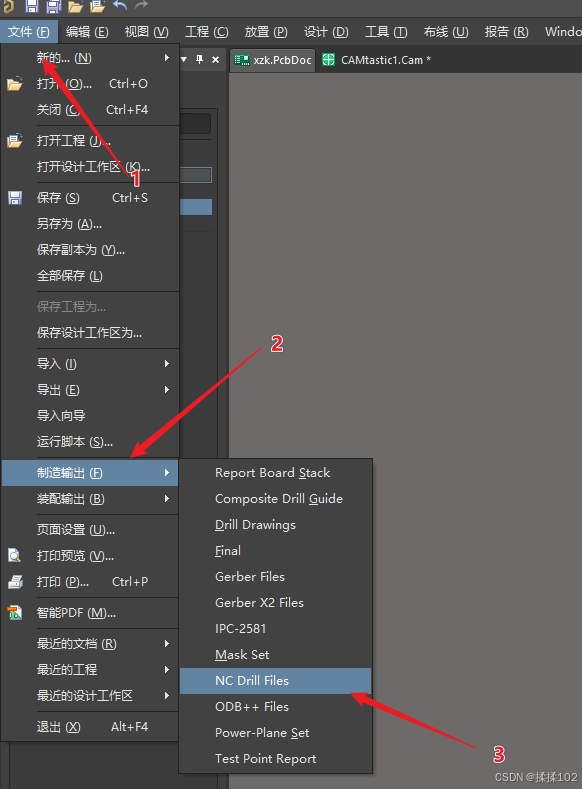

四、钻孔文件输出

（1）

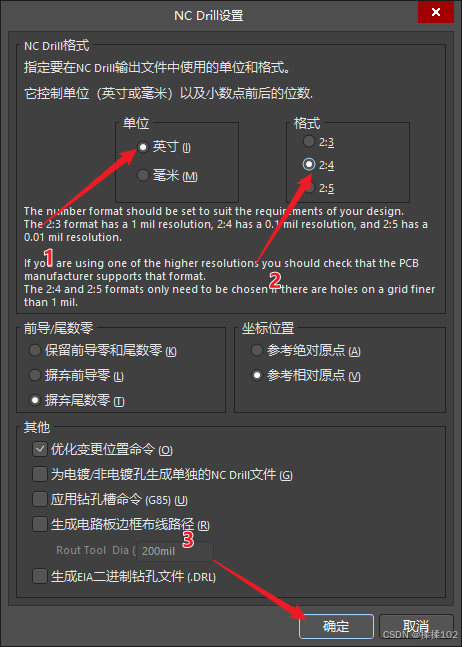

（2）

（3）弹出窗户 点击 确定

五、坐标文件输出

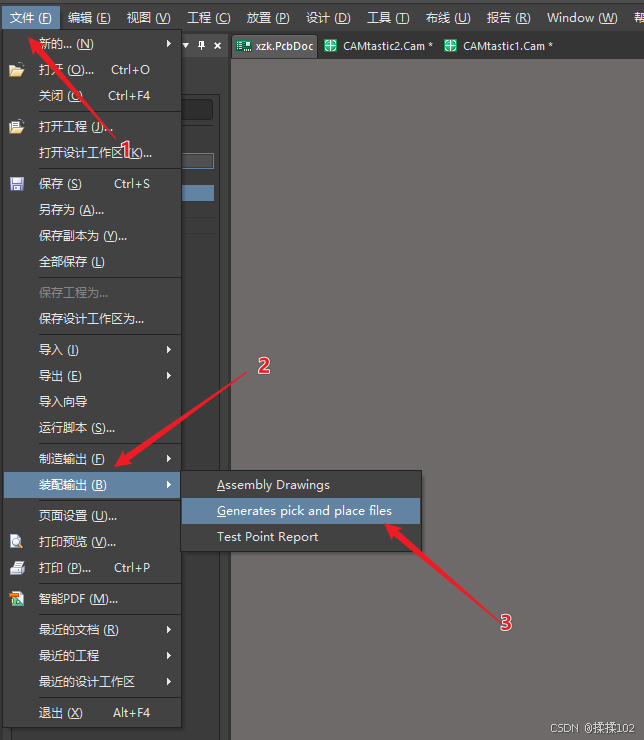

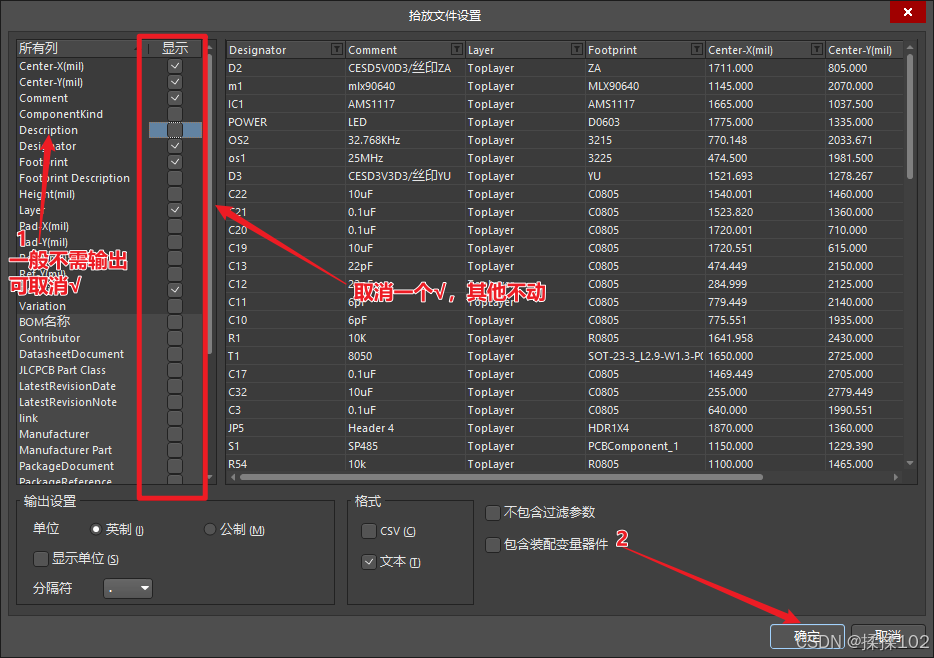

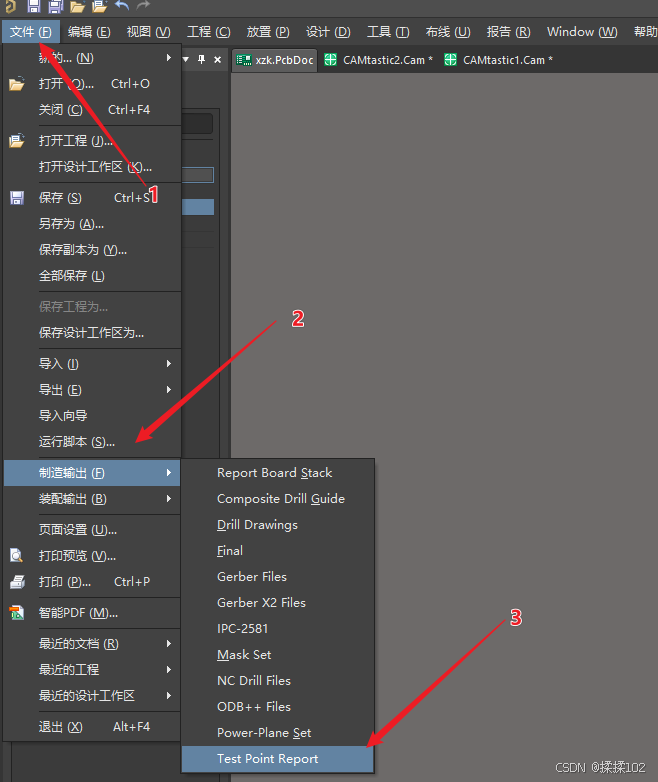

（1）

（2）

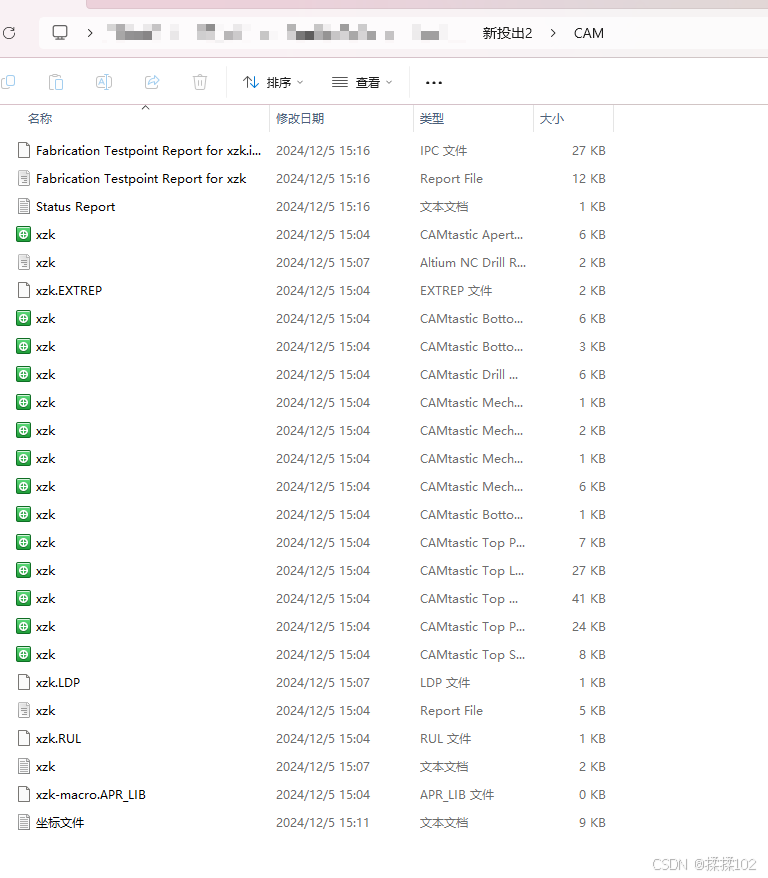

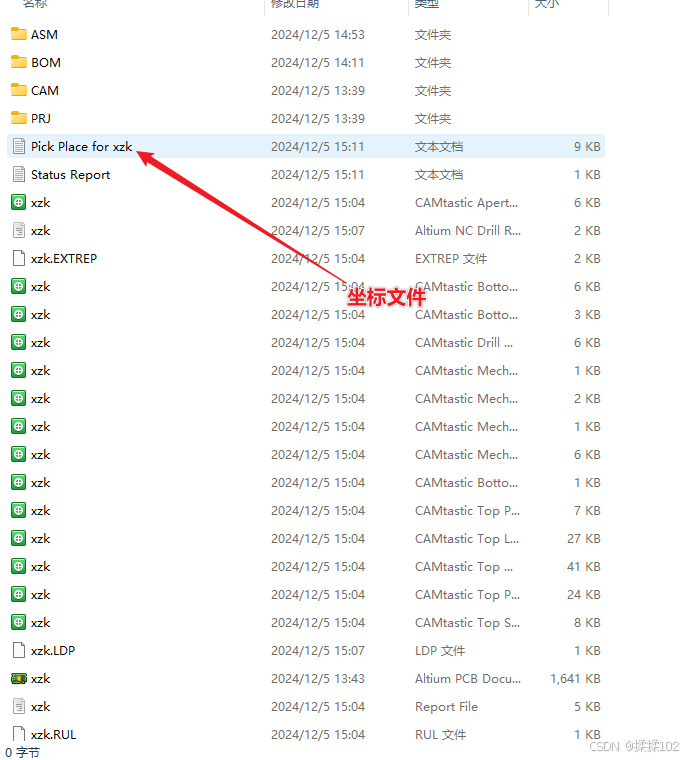

（3）打开 ”新投出2“ 文件夹，可查看坐标文件

六、IPC文件输出

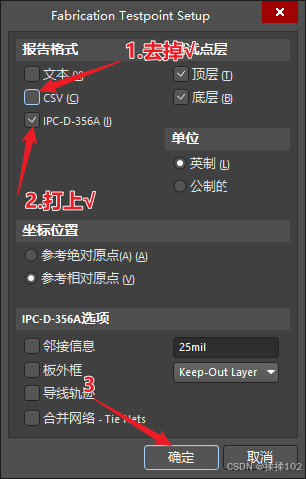

（1）

（2）

（3）弹出窗口点击  确定

（4）

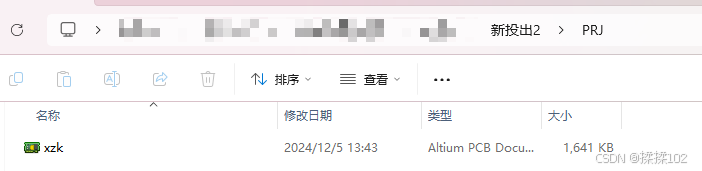

七、将zxk的pcb文件移入PRJ文件夹中

PRJ文件夹包括：原理图、原理图封装库、PCB、PCB封装库、总项目

八、ASM文件添加文件

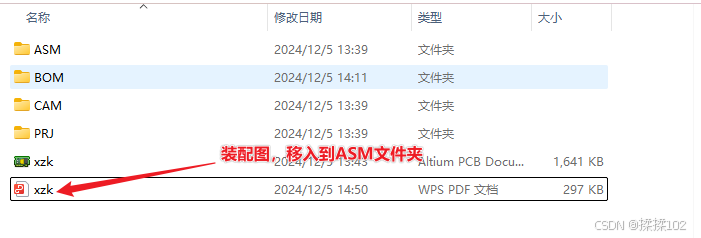

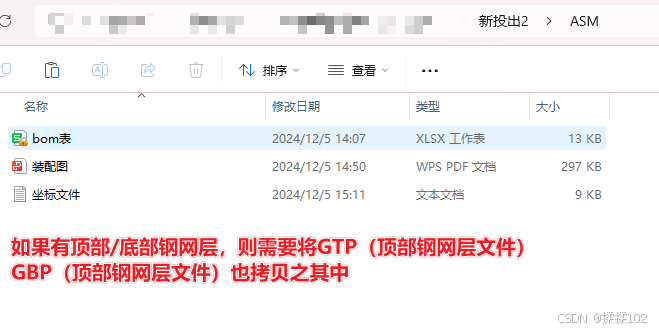

复制bom表、坐标文件、GTB\GTP文件进行添加

九、到此结束
