【AD那些事 6 】如何对PCB外框进行裁剪! ! ! !

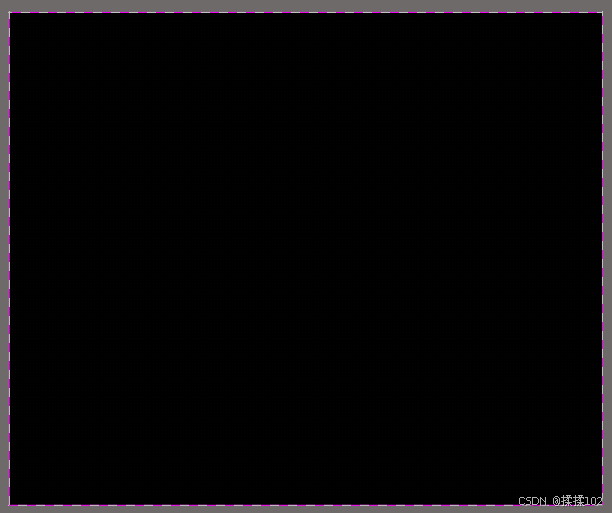

先给各位大人们呈上裁剪前后的效果对比图

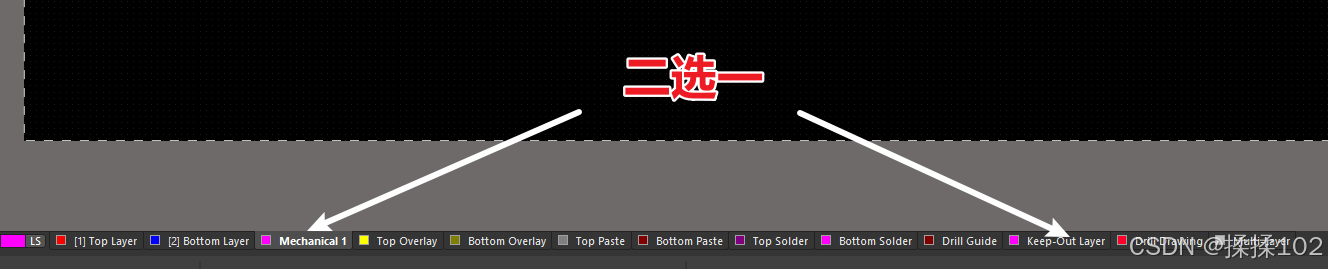

1.先选择线层(二选一均可)

Mechanical 1层  或  Keep-Out Layer

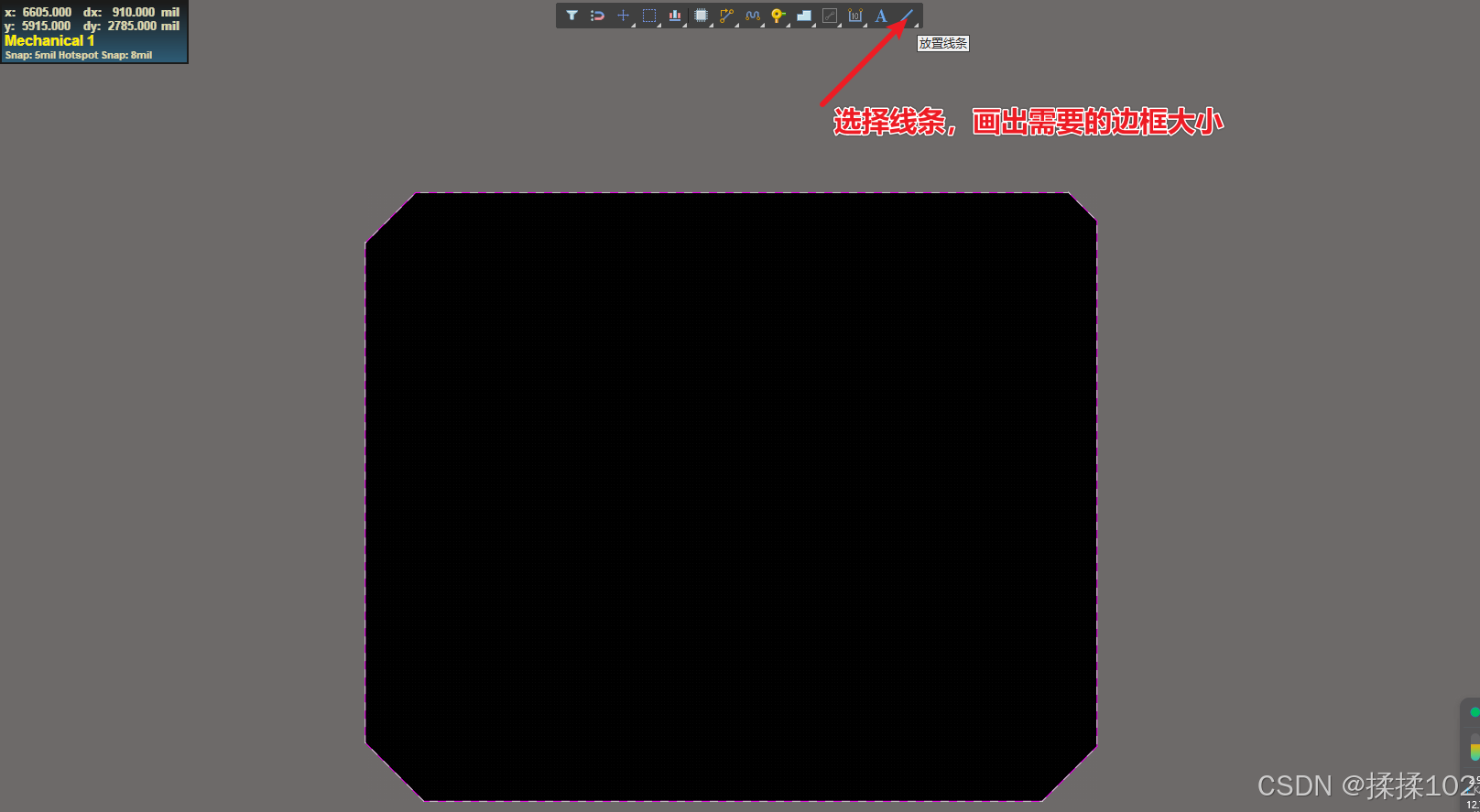

2.选择线条,画出需要的边框大小

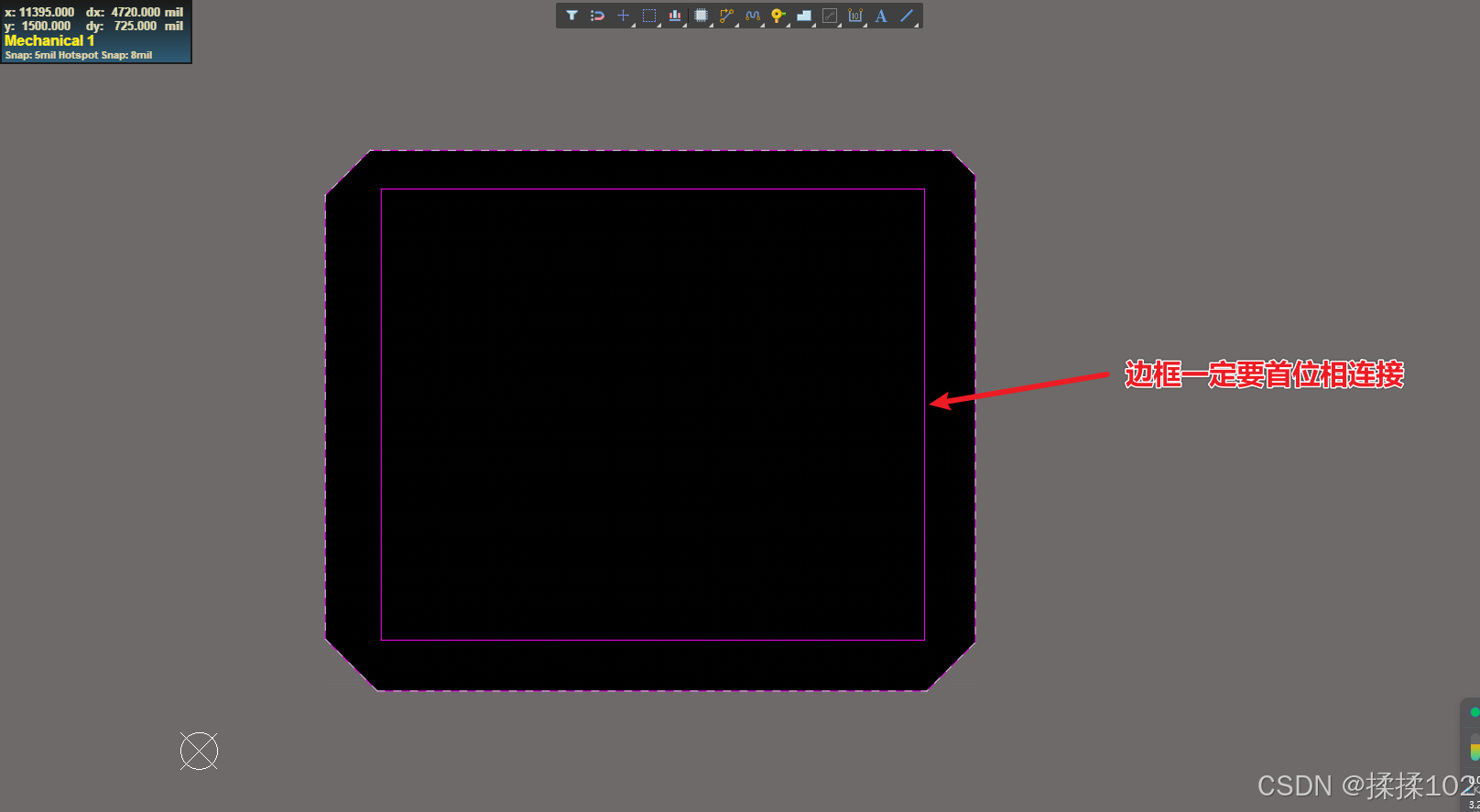

3.画边框的时候,边框一定要首位相连接

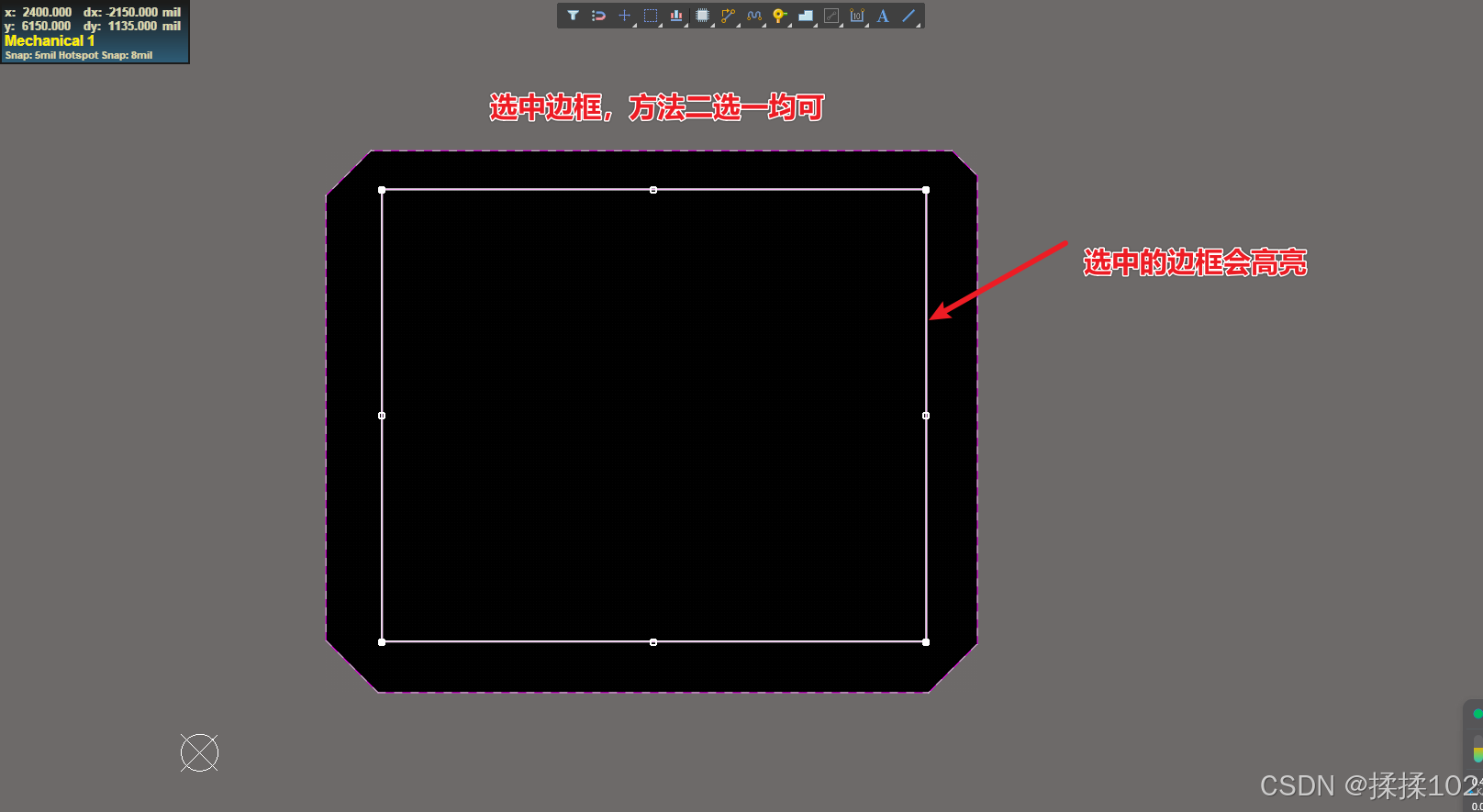

4.选中边框,方法二选一均可(选中的边框会高亮)

方法一:shift按键   +  鼠标左键单击    (每条线都点击选择上)

方法二:鼠标单击其中一条 +  Tab按键   (一次性全选)

给各位大人们推荐方法二,比较省力哦! ! !

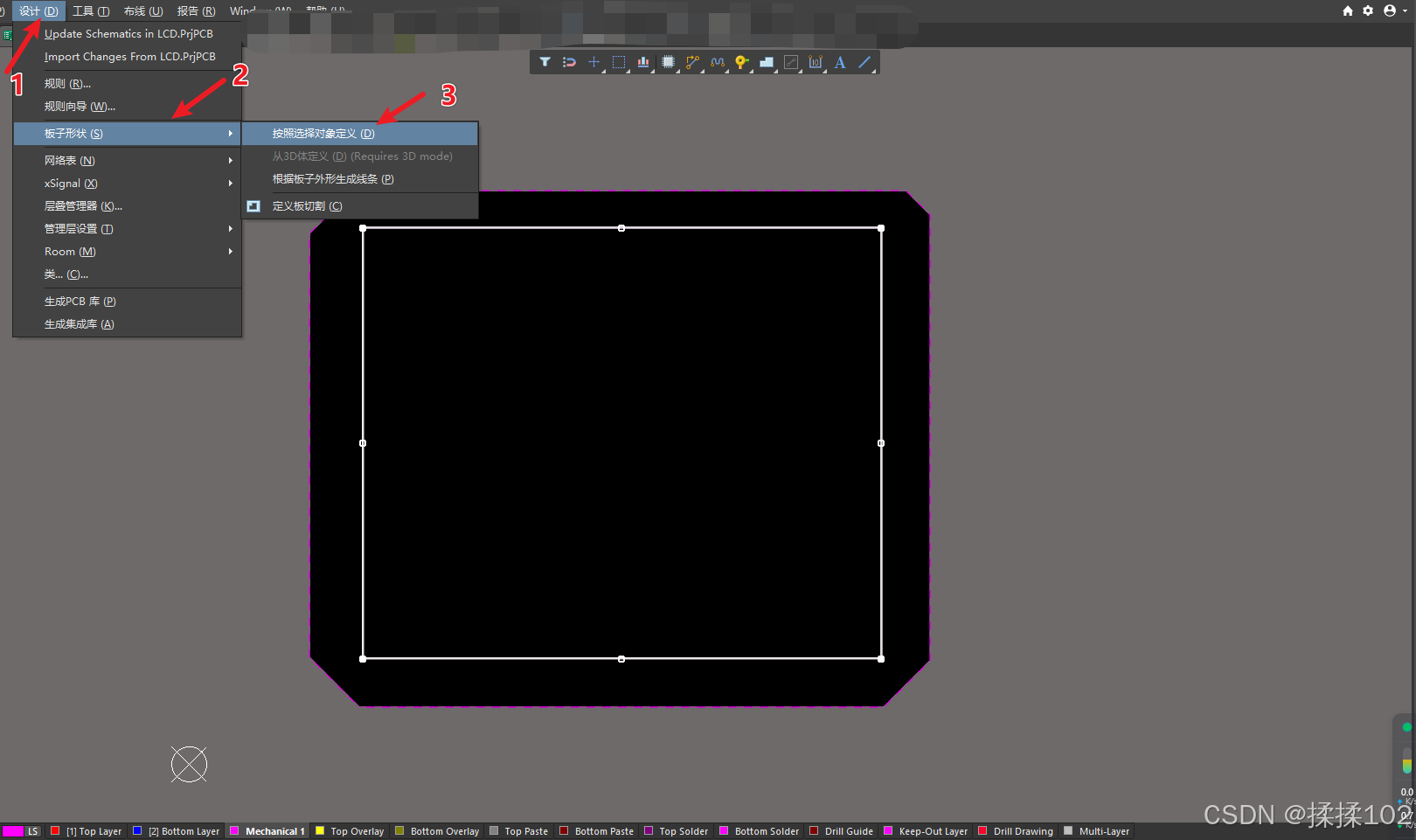

5.现在开始裁剪啦,依次进行选择

设计——板子形状——按照选择对象定义

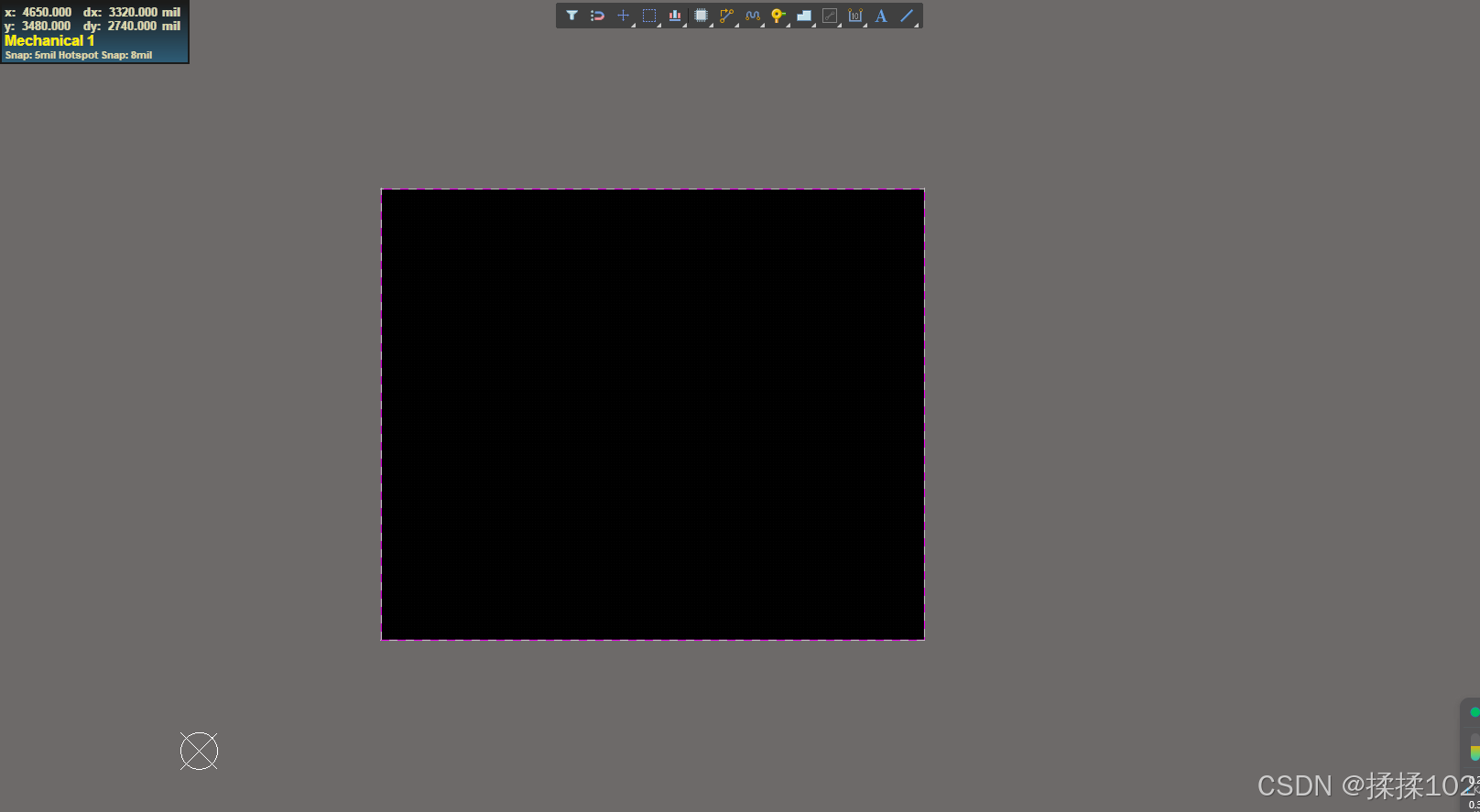

6.裁剪完成 ! ! !   !

       如果裁剪后,某位大人发现裁剪不合心意,那那那.........您还可以按照这种方法扩大.....或者缩小.....又或是再次裁剪.....,直到您满意为止!!!!

### Altium Designer 22 中绘制 PCB 教程 在 Altium Designer 22 中,绘制 PCB 是一个基础但重要的操作。以下是关于如何高效完成这一任务的具体说明。 #### 使用线条转换为 如果已经存在由线条组成的闭合图形,则可以直接将其转化为对象。这种方法适用于从部导入的设计数据或者手动绘制的初步轮廓[^1]。 具体方法如下:选中构成封闭区域的所有线段,在右键菜单中找到“Convert to Board Shape”,这一步骤会自动调整这些线条成为正式的边界并应用到当前设计层上。 #### 手动创建新的 通过点击工具栏上的 “Place” 菜单下的选项可以开始放置直线、圆弧或者其他几何元素构建所需的形结构[^2]。为了确保最终形成的架能够被软件识别作为有效的电路边缘,需要注意两点项——首先是整个路径必须完全连接形成闭环;其次是建议设置合理的宽度参数以便于后续加工阶段参考。 另值得注意的是,默认情况下新建立起来的对象可能位于顶层(Top Overlay),因此还需要确认目标工作平面是否正确无误以及同步更新到底部视图当中去查看效果一致性情况。 ```python # 示例 Python 脚本用于自动化生成简单矩形版 (仅作演示用途) import pcbnew board = pcbnew.GetBoard() track_width = 0.5 * 10**6 # 设置轨道宽度单位纳米 edge_layer_id = pcbnew.Edge_Cuts def draw_rectangle(x1,y1,x2,y2): segment = pcbnew.DRAWSEGMENT(board) segment.SetShape(pcbnew.S_SEGMENT) segment.SetStart(pcbnew.wxPointMM(x1 , y1 )) segment.SetEnd( pcbnew.wxPointMM(x2, y2)) segment.SetWidth(track_width ) segment.SetLayer(edge_layer_id ) board.Add(segment) draw_rectangle(-50,-50,+50,+50) # 定义坐标范围内的矩形大小 pcbnew.Refresh() # 刷新显示界面让改动生效 ``` 上述脚本展示了如何利用编程接口快速定义一个基本方形切割边界的例子[^3]。虽然实际项目里很少单独依靠此类方式实现复杂定制化需求,但对于学习理解底层原理很有帮助价值。
