在画PCB时，有时会遇到把PCB上一有一个地方掏出一个窗口，或者拼板的时候需要将拼板间留出来一定的间隙，方便元器件放置或者PCB分开

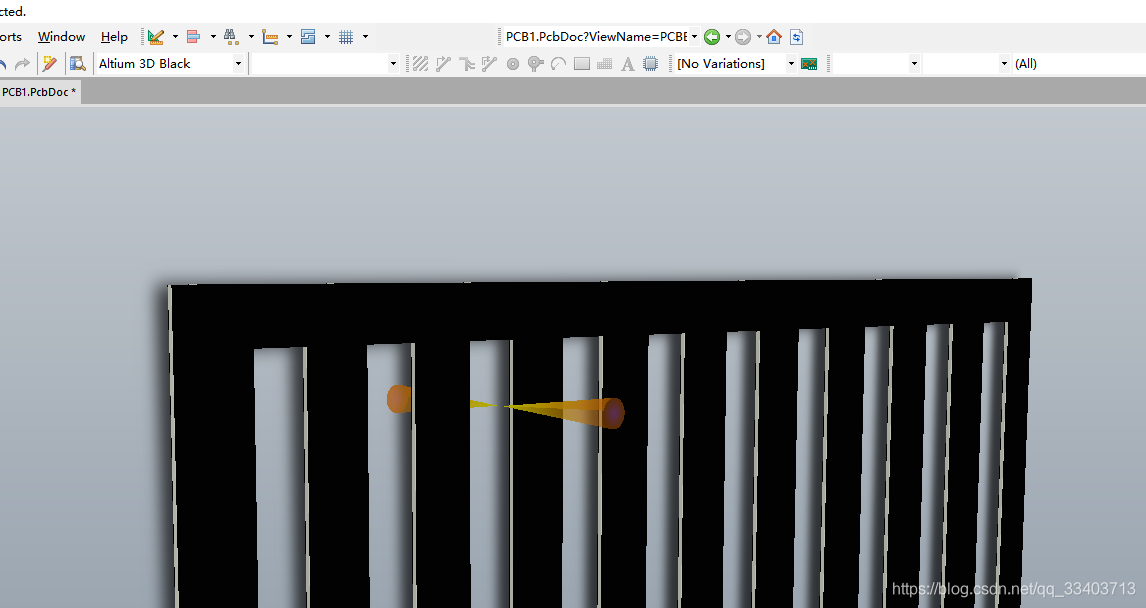

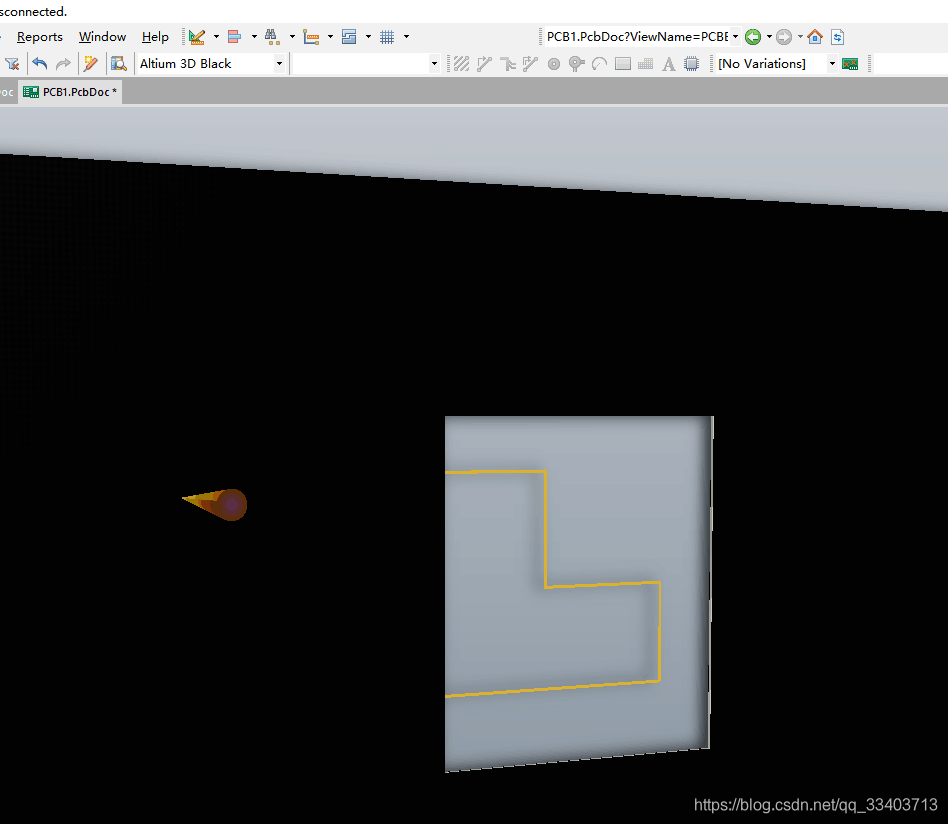

像这样的，拼板时将电路板中间分割开

在这里插入图片描述

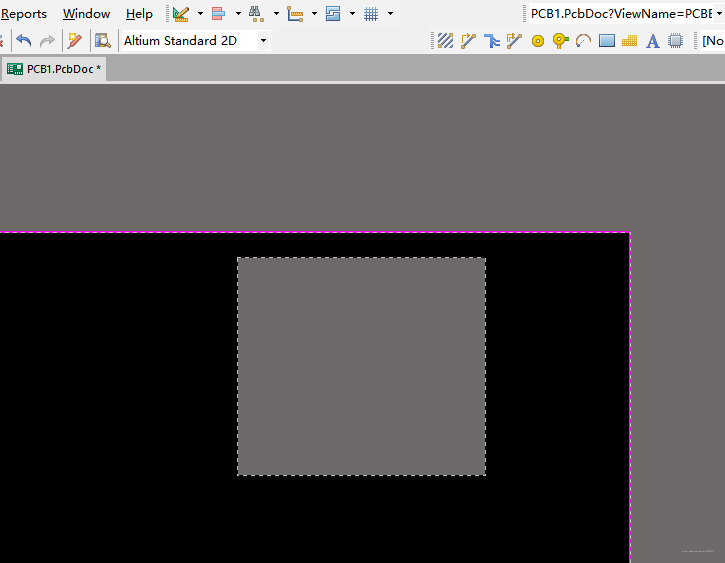

可以如下操作就可以实现在PCB上开出任意形状的窗口。当然是要PCB能够生产出来的。

第一步：

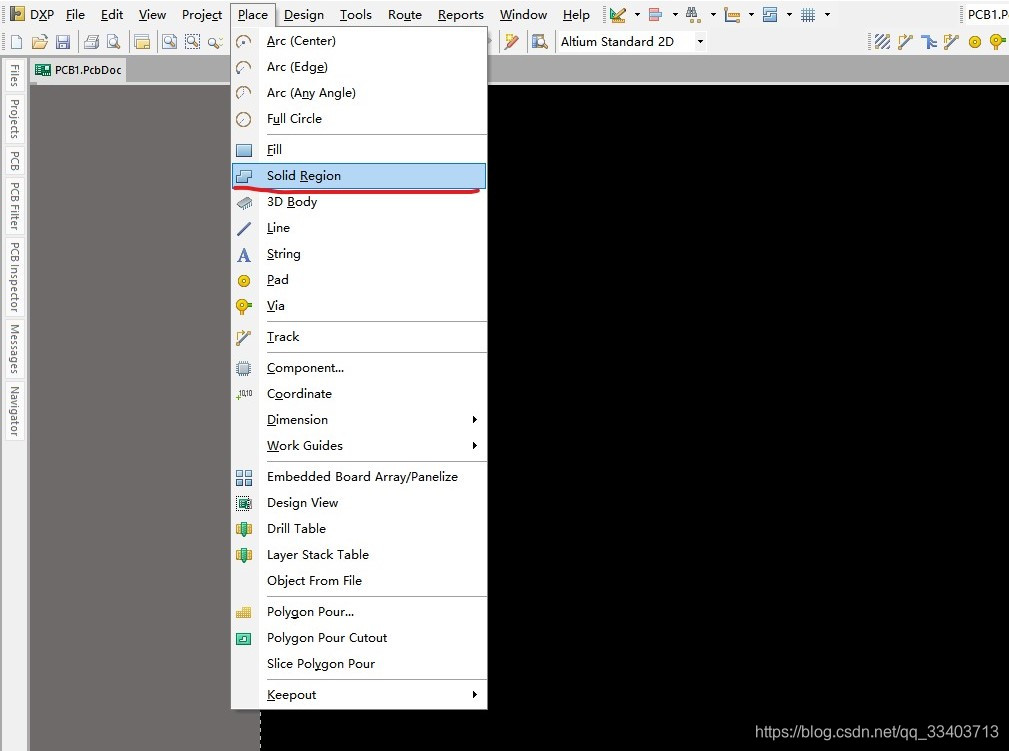

用Altium Designer 17打开PCB文件，在工具栏中选择 Place -> Solid Region 或者
按快捷键 P + R 之后，鼠标的箭头前面会出现一个十字架，说明已经选择工具Solid Region。

在这里插入图片描述

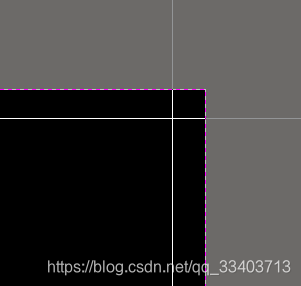

选中之后鼠标状态如下：
选中工具Solid Region之后鼠标的状态
第二步：

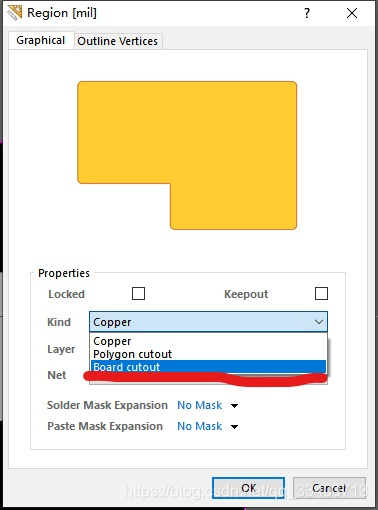

按下键盘的TAB键，会出现如下图的编辑窗口。在这个窗口里面将 Kind 选项选择

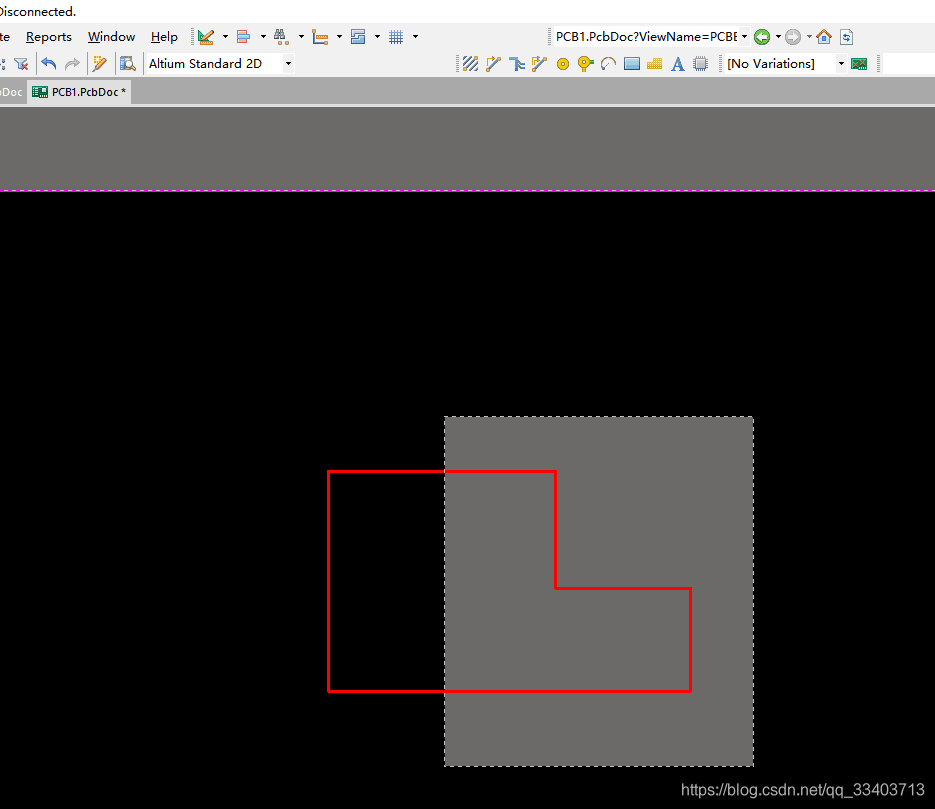

Board cutout 点击 OK 之后就可以在PCB板上画图形
