Verilog之非阻塞赋值“ ＜= ”的理解：代码实例分析

先从一段简单的代码看起：

always @(posedge clk) begin
    a <= b+1'd1;
    c <= a; // c 得到 a 的旧值
end

这段代码的含义是，在第一个时钟周期内，计算出a的值为b+1'd1，c的值是a的初始值

第一个时钟周期结束时，即第二个时钟信号的上升沿处，a才会更新为b+1'd1，c才会更新为a的初始值

在第二个时钟周期内，计算出c的下一个新值，第二个时钟周期结束时，即第三个时钟信号的上升沿处，c才会更新为b+1'd1

这么说可能有点不好理解，代入初始值就好理解了，设a、b、c初始值都为0

第一个时钟周期结束：a值为1，c值为0

第二个时钟周期结束：a值为1，c值为1

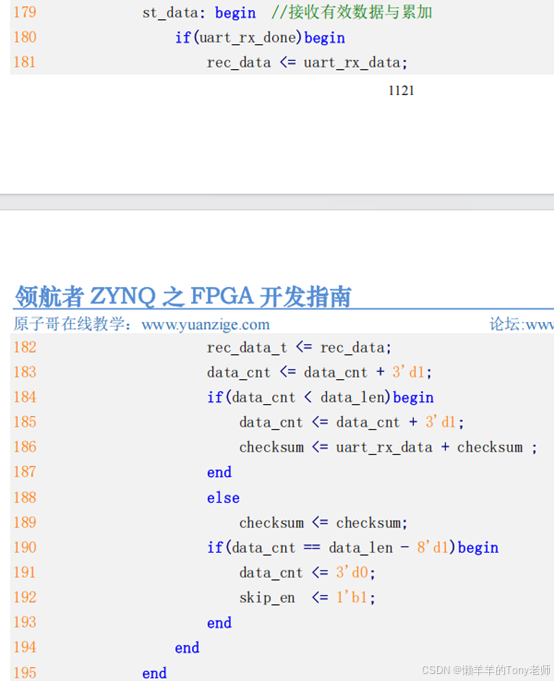

接下来看一段笔者最近读的代码片段：

其中，data_cnt的初始值为0，data_len可能为1或2，需要分情况讨论：

（1）、当data_len为1时：第一个时钟周期内，data_cnt以初始值为0满足第184行的if条件判断语句，同时也满足第190行的if条件判断，（这两个if条件块是并列关系而非包含关系，取后执行的条件块结果跳转：在 Verilog 中，当多个并列的条件块可能更新同一个信号时，最后执行的条件块的非阻塞赋值会生效。）从而在第一个时钟周期结束时，直接将0赋值给data_cnt，并且拉高跳转使能信号（skip_en <= 1'b1;）进入下一个状态

（2）、当data_len为2时：第一个时钟周期内，data_cnt以初始值为0满足第184行的if条件判断语句，在第一个时钟周期结束时，data_cnt的值更新为1，第二个时钟周期内，也是进入两个条件块判断，最后在第二个时钟周期结束时取第二条件块结果跳转。

总结一下就是：

当data_len==1,第一个时钟周期结束跳转，

当data_len==2,第二个时钟周期结束跳转。

图片来源：正点原子教程资料
