动态设置echarts多Y轴的offset

项目场景:

客户提的需求是,echarts有多个Y轴,且Y轴不能重合,且间距要根据数据的大小自适应。


问题描述


原因分析:

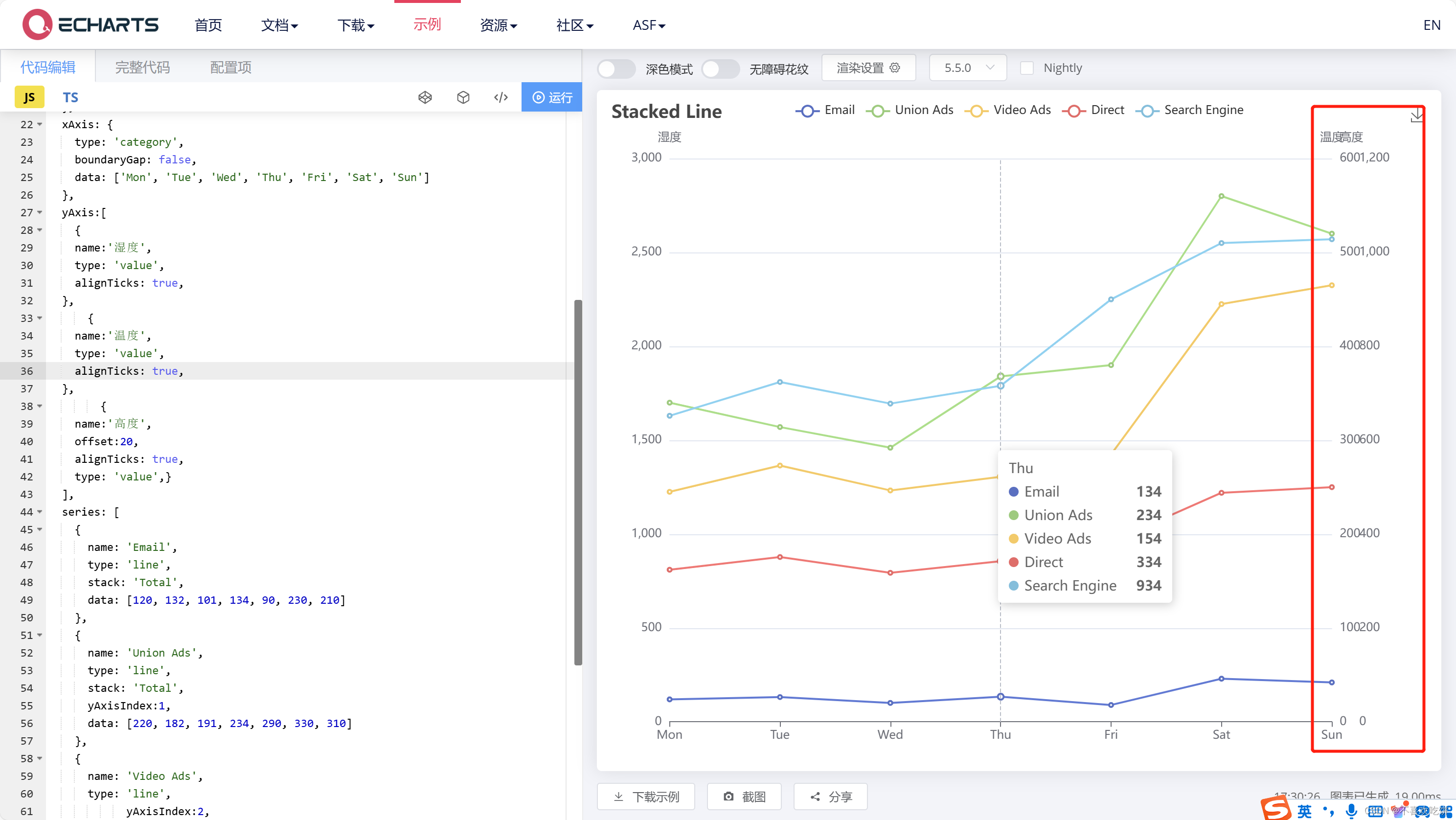

正常情况下我们可以通过offset去设置多个Y轴之间的间距,但是echarts并不能自适应,在数据量太大时,数据依然还是会有重合的可能


解决方案:

所以我们就需要动态的计算Y轴最大的一个数据显示所需要的一个宽度,通过这个宽度来设置offest,话不多说上代码。

1、首先我们创建一个计算宽度的函数

function getActualWidthOfChars(text, options = {}) {

  const { size = 14, family = 'Honeywell Sans Web, Verdana, sans-serif' } = options;

  let canvas = document.createElement('canvas');

  const ctx = canvas.getContext('2d');

  ctx.font = `${size}px ${family}`;

  const metrics = ctx.measureText(text);

  const actual =

    Math.abs(metrics.a

### 如何在 ECharts设置和使用个 Y #### 个 Y 的配置方法 为了在 ECharts 图表中添加个 Y ,`yAxis` 属性应被定义为一个数组。每个对象代表不同的 Y ,并可以通过 `name`, `type`, 和其他属性来定制这些的行为与外观[^2]。 对于 Y 的支持,ECharts 提供了灵活的方式去调整它们的位置以及样式。通过修改 `offset` 参数能够有效防止不同之间的重叠现象发生;而利用 `position` (可选值:"left", "right") 则能指定各所在边框侧边[^4]。 #### 示例代码展示 下面是一个简单的例子,在此案例里创建了一个折线图并设置了两条独立的 Y : ```javascript var chartDom = document.getElementById('main'); var myChart = echarts.init(chartDom); var option; option = { xAxis: { type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] }, yAxis: [ { // 第一条Y type: 'value', name: '温度(°C)', position: 'left' }, { // 第二条Y type: 'value', name: '降水量(mm)', position: 'right' } ], series: [ { name:'最高气温', type:'line', yAxisIndex: 0, data:[11, 11, 15, 13, 12, 13, 10] }, { name:'最低气温', type:'line', yAxisIndex: 0, data:[1, -2, 2, 5, 3, 2, 0] }, { name:'降雨量', type:'bar', yAxisIndex: 1, data:[2.6, 5.9, 9.0, 26.4, 28.7, 70.7, 175.6] } ] }; myChart.setOption(option); ``` 在这个实例中,三条数据序列分别对应于两个不同的 Y :前两者关联左侧的第一条 Y (表示温度),后者则连接右侧第二条 Y (用于描述降水)。注意这里使用的 `yAxisIndex` 来指明具体要绑定哪一个 Y [^5]。
