综合实验·实验报告（静态路由）

实验目的：

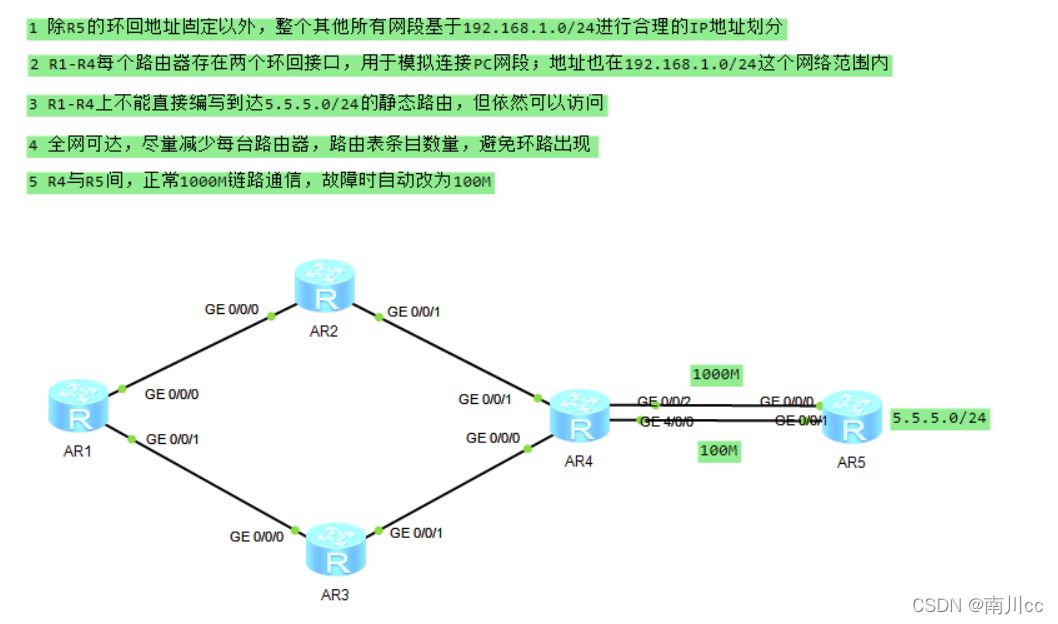

实验拓扑图：

1.分别给路由器r1,r2,r3,r4,r5端口配置ip地址，然后在配置

环回地址。

R1

R2

R3

R4

R5

2.分别给五个路由器配置静态路由，缺省路由，空接口路由

R1

R2

R3

R4

R5

缺省路由：R1——>R2;R1——>R3;

R2——>R4;

R3——>r4;

R4——>R3;

R5——>R1;R5——>R2;R5——>R3;R5——>R4;

由于r1,r2,r3,r4用汇总网段表示两个网段，为了防止各种因素（如网线意外断了）导致的黑洞

需要给其配置空接口路由。

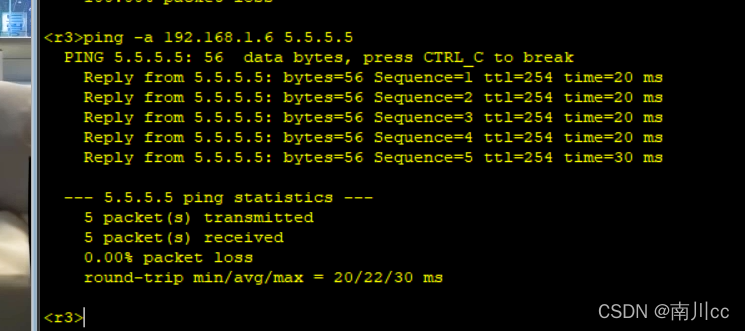

实验结果：

全网可通

实验目的：

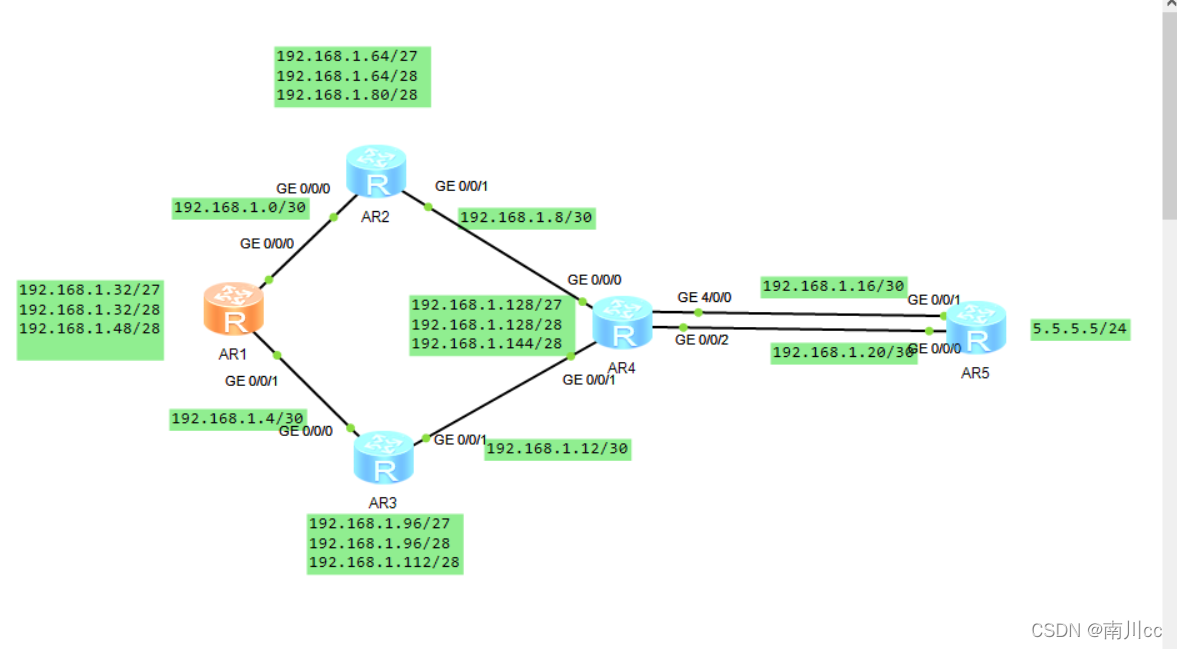

实验拓扑图：

1.先构思如何分配ip地址

        192.168.1.000 00000/27

        192.168.1.000 000 00/30--192.168.1.0/30

        192.168.1.000 001 00/30--192.168.1.4/30

        192.168.1.000 010 00/30--192.168.1.8/30

        192.168.1.000 011 00/30--192.168.1.12/30

        192.168.1.000 100 00/30--192.168.1.16/30

        192.168.1.000 101 00/30--192.168.1.20/30

        192.168.1.000 110 00/30

        192.168.1.000 111 00/30

        192.168.1.001 00000/27--192.168.1.32/27

        192.168.1.001 0 0000/28--192.168.1.32/28

        192.168.1.001 1 0000/28--192.168.1.48/28

        192.168.1.010 00000/27

        192.168.1.64/28

        192.168.1.80/28

        192.168.1.011 00000/27

        192.168.1.96/28

        192.168.1.112/28

        192.168.1.100 00000/27

                   192.168.1.128/28

        192.168.1.144/28

        192.168.1.101 00000/27

        192.168.1.110 00000/27

        192.168.1.111 00000/27

标颜色的是要用的ip地址，剩下的作为备用。

2.分别给路由器r1,r2,r3,r4,r5端口配置ip地址，然后在配置

环回地址。

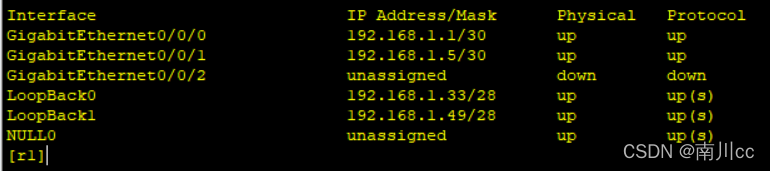

R1

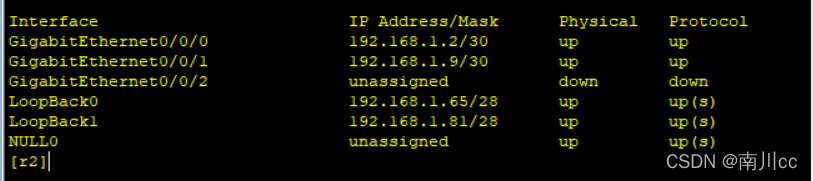

R2

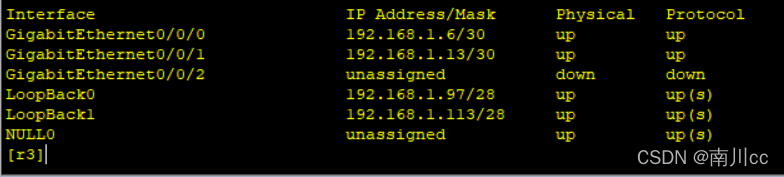

R3

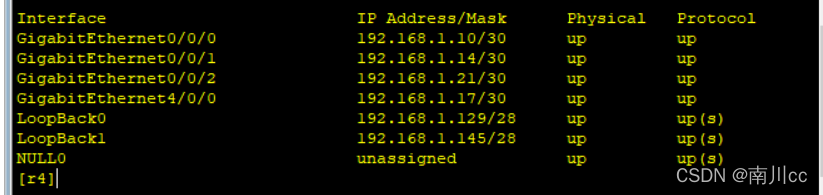

R4

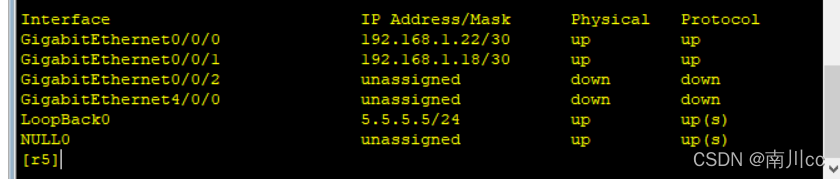

R5

3.分别给五个路由器配置静态路由，缺省路由，空接口路由

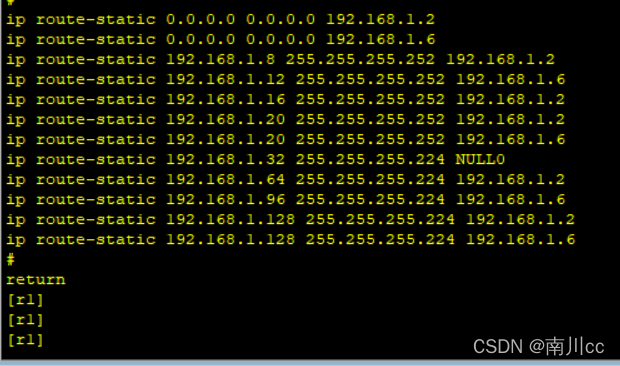

R1

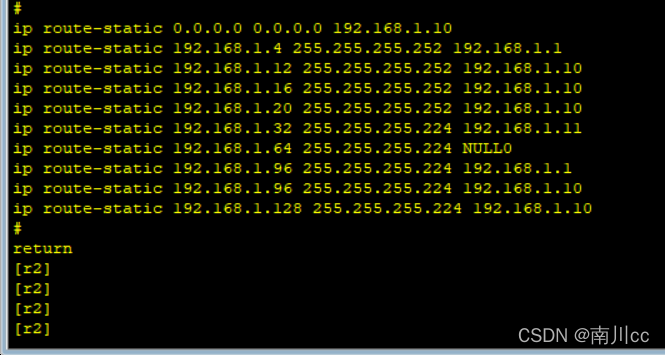

R2

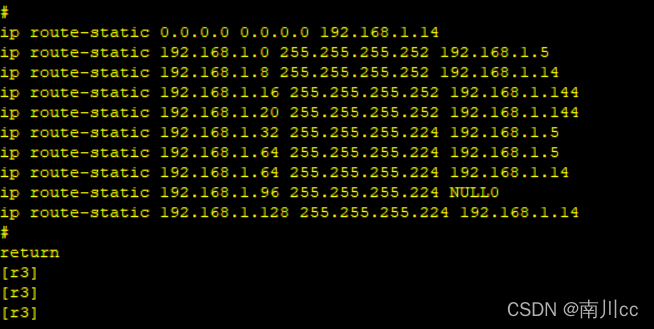

R3

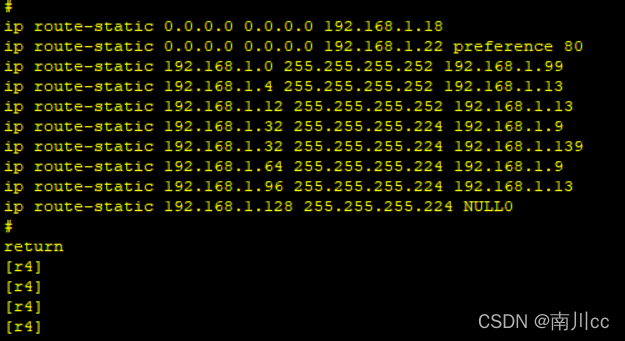

R4

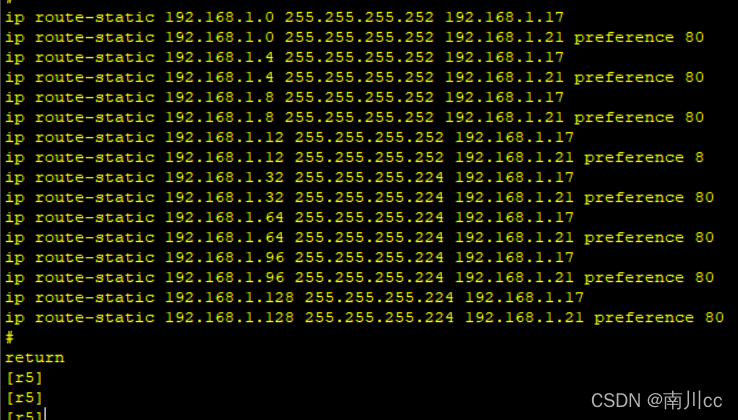

R5

缺省路由：R1——>R2;R1——>R3;

R2——>R4;

R3——>r4;

R4——>R3;

R5——>R1;R5——>R2;R5——>R3;R5——>R4;

由于r1,r2,r3,r4用汇总网段表示两个网段，为了防止各种因素（如网线意外断了）导致的黑洞

需要给其配置空接口路由。

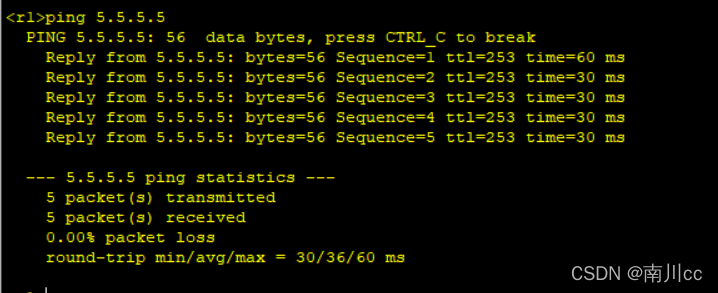

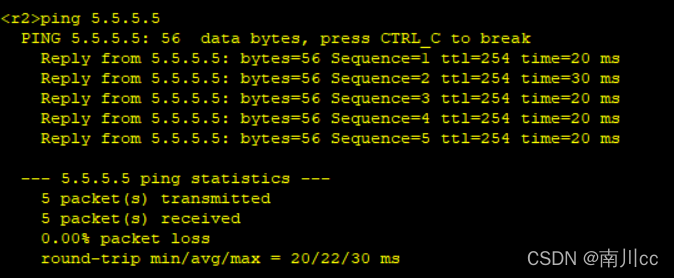

实验结果：

全网可通
