1、实验要求
1、R2-7每台路由器均存在一个环回接口用于建立邻居;同时还存在一个环回来代表连接用户的接口;
最终这些连接用户的接口网络需要可以和R1/8的环回通讯
2、AS2网段地址 172.16.0.0/16 减少路由条目数量

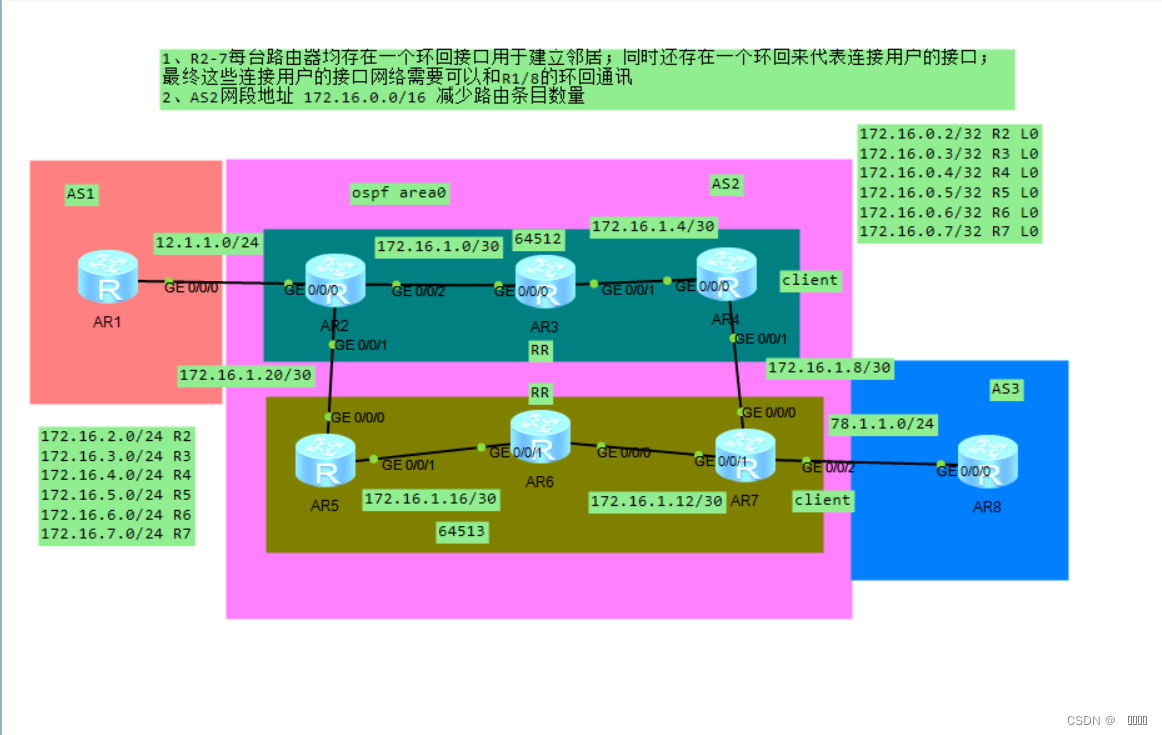

2、实验拓扑
3、分析过程
1、地址规划
IP地址
172.16.0.0/16
建邻环回:
172.16.0.2/32 R2 L0
172.16.0.3/32 R3 L0
172.16.0.4/32 R4 L0
172.16.0.5/32 R5 L0
172.16.0.6/32 R6 L0
172.16.0.7/32 R7 L0
用户环回:
172.16.2.0/24 R2
172.16.3.0/24 R3
172.16.4.0/24 R4
172.16.5.0/24 R5
172.16.6.0/24 R6
172.16.7.0/24 R7
AS2骨干链路
172.16.1.0/30
172.16.1.4/30
172.16.1.8/30
172.16.1.12/30
172.16.1.16/30
172.16.1.20/30
具体如拓扑图所示
2、IP地址配置完成后,配置路由,包含R1/2和R7/8之间的静态和R2/3/4/5/6/7的动态路由协议(OSPF)
3、建立EBGP和IBGP关系以及内部的反射
4、对应网段在BGP协议内的宣告
5、汇总(在此使用不正规的路由汇总,直接书写一条防环路由——指向空接口,随后直接宣告汇总路由)
4、配置内容
R1:
[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[r1-GigabitEthernet0/0/0]int l0
[r1-LoopBack0]ip add 1.1.1.1 32
[r1]ip route-static 172.16.0.2 32 12.1.1.2
[r1]bgp 1
[r1-bgp]peer 172.16.0.2 as-number 2
[r1-bgp]peer 172.16.0.2 connect-interface LoopBack 0
[r1-bgp]peer 172.16.0.2 ebgp-max-hop 2
[r1]int l1
[r1-LoopBack1]ip add 192.168.1.1 24 ——添加环回用于测试
[r1]bgp 1
[r1-bgp]network 192.168.1.0 24
R2:
[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]i
