点阵

最新推荐文章于 2023-12-28 23:33:28 发布

贩卖星辰点点

最新推荐文章于 2023-12-28 23:33:28 发布

阅读量554

点赞数 2

分类专栏：单片机51

本文链接：https://blog.youkuaiyun.com/weixin_55707373/article/details/117173191

版权

本文介绍了点阵管脚的示意图、仿真方法以及详细的管脚测试步骤，包括正负极判断、引脚编号，并提供了淘宝型号对照及烧录软件资源链接，帮助读者掌握点阵显示内容的调试技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

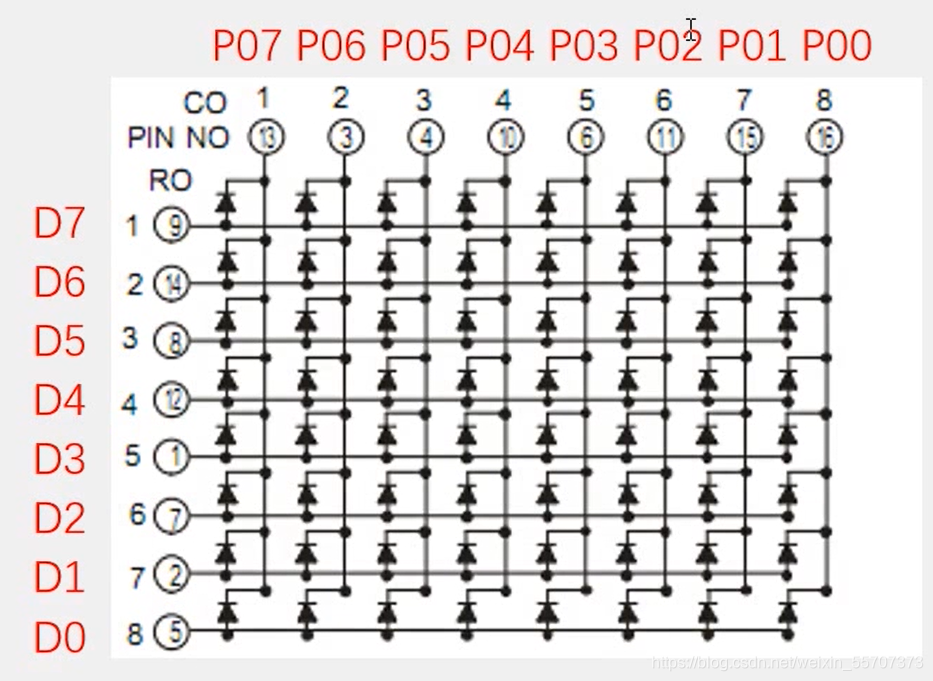

1.点阵管脚示意图：在这里插入图片描述

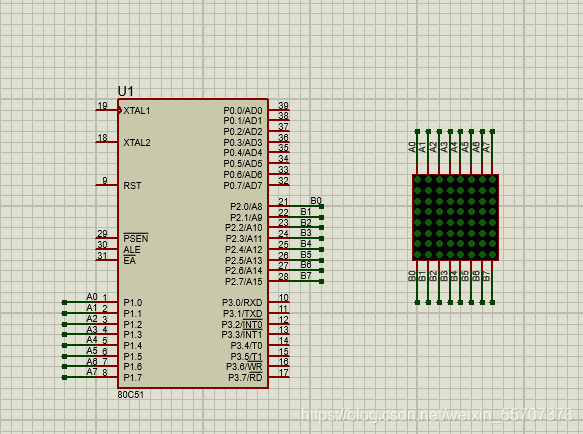

2.仿真

3.代码（小爱心）

#include <reg51.h>
#include <intrins.h>
int a[8]={
   0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
int b
