1.内置LED闪烁

STM32最小系统板拥有内置LED，连接芯片PC13口
1+.根据cubemx生成代码模板；（网上有详细教程）

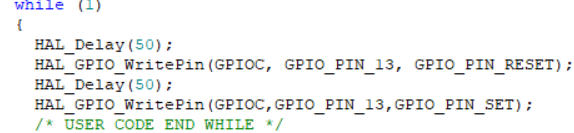

2+.在模板的主函数处的while（1）处，填写代码（如图）：
在这里插入图片描述

	//HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET)是HAL库中自定义的管脚，可以自行查看
	HAL_Delay(50);
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);//RESET低电平
	HAL_Delay(50);
	HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);//SET高电平

2.按键

三个按键，两个LED
实现功能：按键1按下，控制LED1亮灭；按键2按下，控制LED2亮灭；按键3按下，控制LED1和LED2亮灭

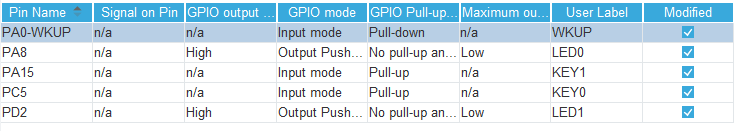

管脚设置，详细上拉下拉设置，之前写过，可以翻阅查看

在这里插入图片描述

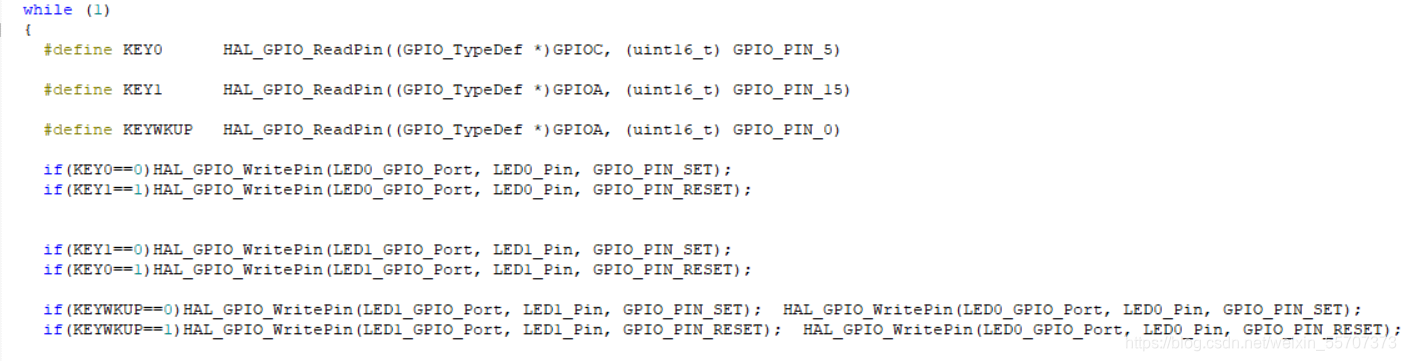

代码

		#define KEY0			HAL_GPIO_ReadPin((GPIO_TypeDef *)GPIOC, (uint16_t) GPIO_PIN_5)  //宏定义按键，方便下边使用

		#define KEY1			HAL_GPIO_ReadPin((GPIO_TypeDef *)GPIOA, (uint16_t) GPIO_PIN_15)

		#define KEYWKUP		HAL_GPIO_ReadPin((GPIO_TypeDef *)GPIOA, (uint16_t) GPIO_PIN_0)

		if(KEY0==0)HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_SET);
		if(KEY1==1)HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET);


		if(KEY1==0)HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);
		if(KEY0==1)HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);

		if(KEYWKUP==0)HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET);	HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_SET);
		if(KEYWKUP==1)HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET);	HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET);
