公式一定要记住，公式一定要记住，公式一定要记住，重要的事情敲三遍。

一：RC电路的零输入响应

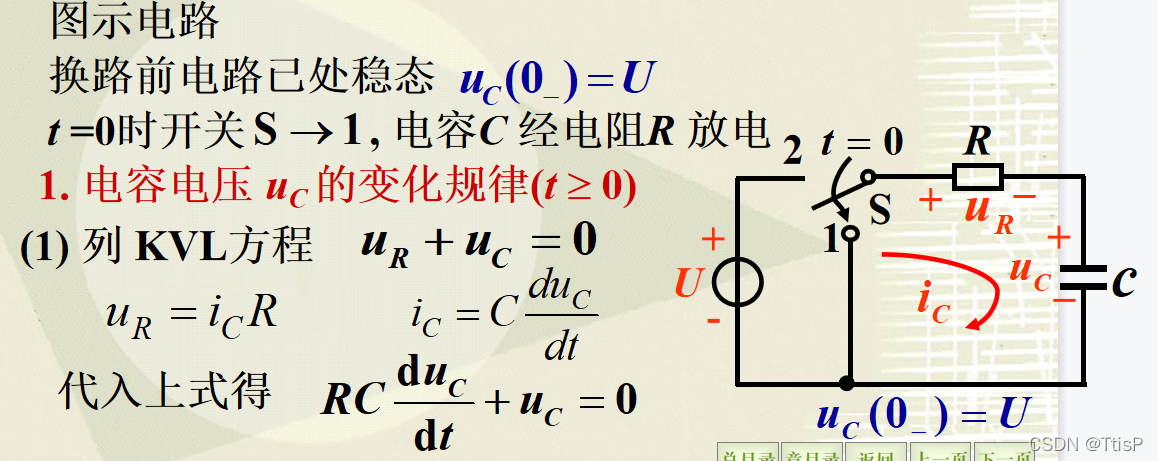

零输入响应：

电源激励,输入信号为零,仅由电容元件的初始储能所产生的电路的响应。

实质：RC电路的放电过程
请添加图片描述
请添加图片描述

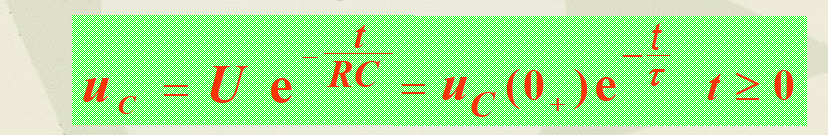

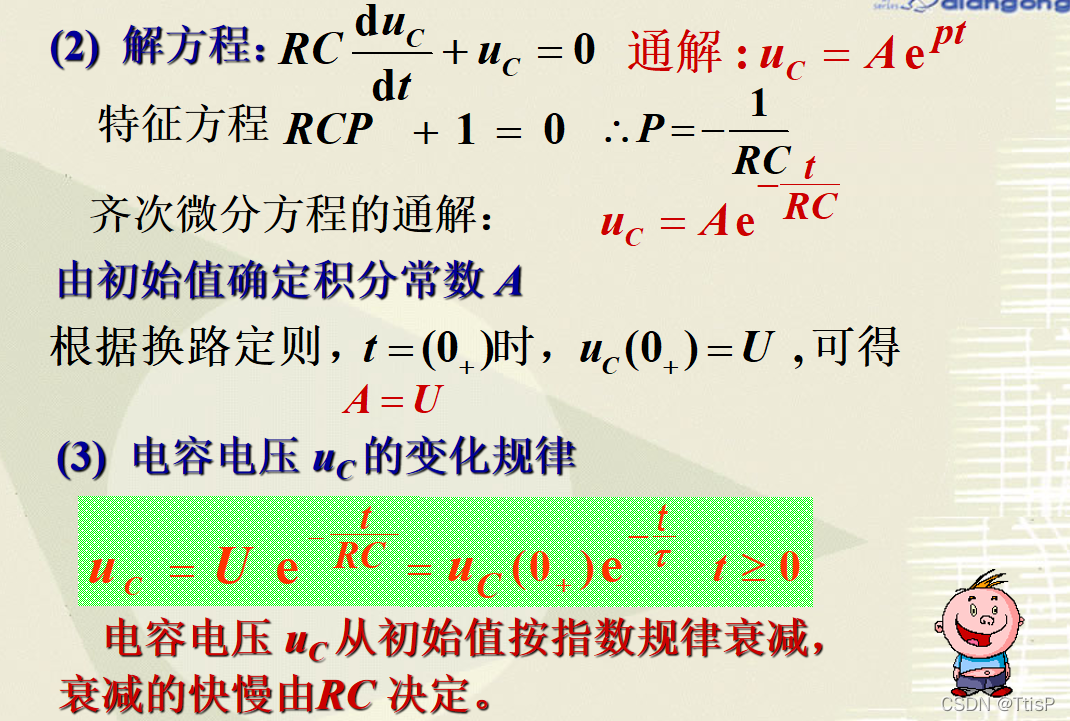

零输入响应电容电压的变化规律：

U为初始值
请添加图片描述

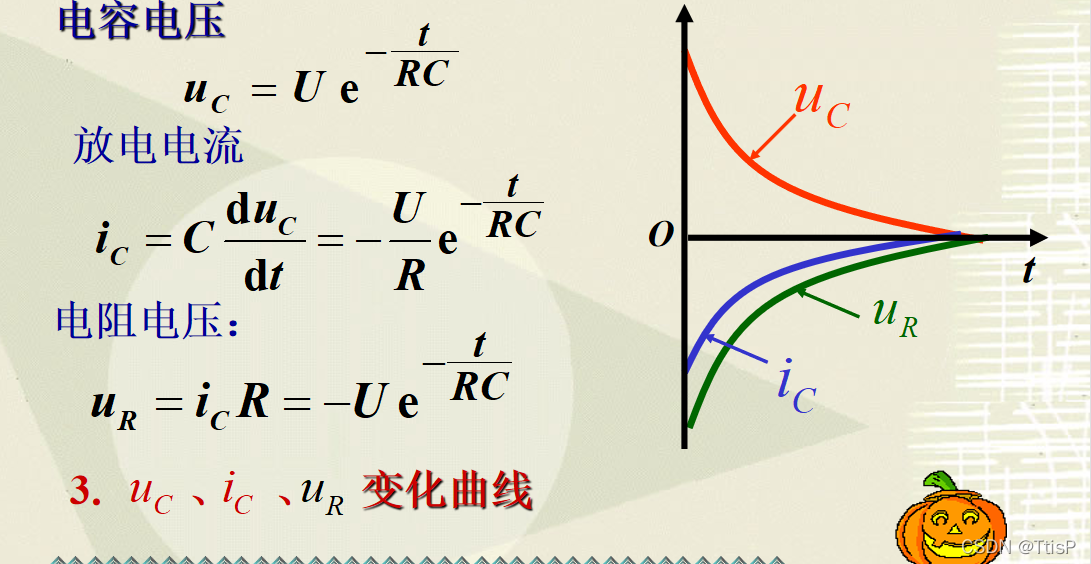

零输入响应电流及电阻电压的变化规律

请添加图片描述

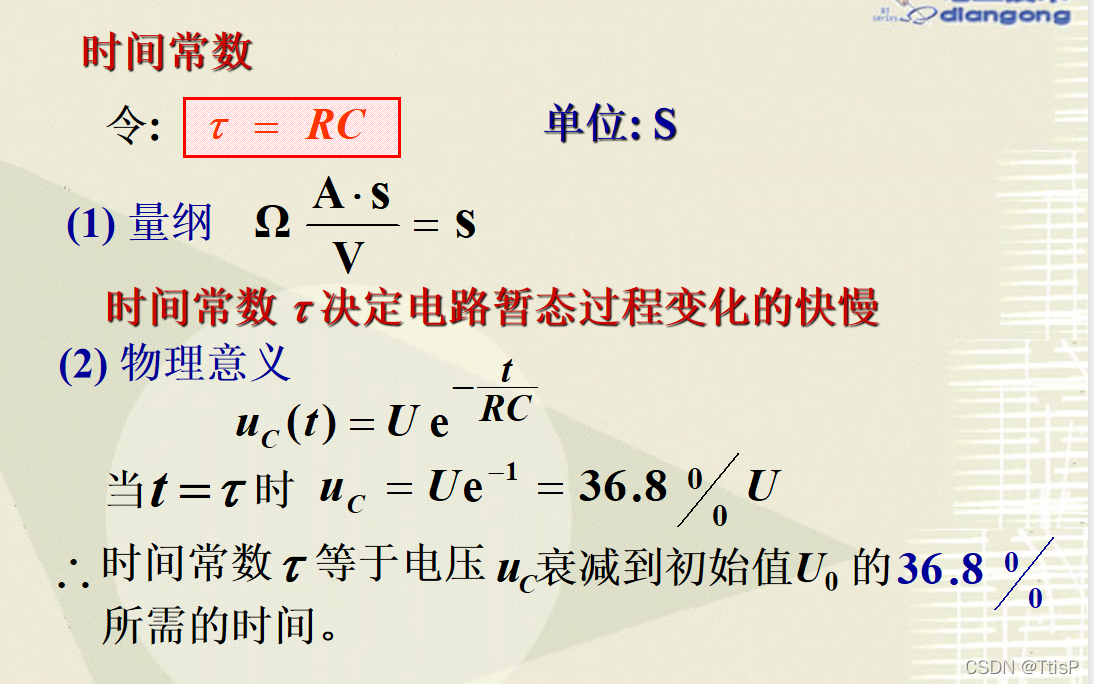

时间常数：
请添加图片描述
