Siemens-NXUG二次开发-创建倒斜角特征、边倒圆角特征、设置对象颜色、获取面信息[Python UF][20240605]

1.python uf函数

1.1 NXOpen.UF.Modeling.AskFaceData

# 内部和外部模式可用
"""
返回值：一个元组，元素类型为python的int类型，块特征的feature tag标识。
"""
def NXOpen.UF.Modeling.AskFaceData(self, face_tag)
	'''
	face_tag:面的tag标识
	[返回值]一个元组 (type-int,
    face point-list of float,
    dir-list of float,
    Face boundary-list of float,
    Face major radius-float,
    Face minor radius-float,
    Face normal direction-int)
    其中元组0位置：
    cylinder-16、cone-17 、sphere-18 、revolved (toroidal)-19
    extruded-20 、bounded plane-22 、fillet (blend)-23 、b-surface-43
    offset surface-65 、foreign surface-66、Convergent surface-67
	'''

1.2 NXOpen.UF.Modeling.CreateChamfer

# 内部和外部模式可用
"""
返回值：一个tag，倒斜角特征tag。
"""
def NXOpen.UF.Modeling.CreateChamfer(self, subtype, offset1, offset2, theta, edges)
	'''
    subtype-int：1-单向偏置、2-双向偏置、3-偏置和角度、4-自由单向偏置、5-自由双向偏置，
    offset1-str：偏置值1，
    offset2-str：偏置值2，
    theta-str：倒斜角角度值，
    edges-int list：要倒斜角实体边的tag列表
    [返回值]一个整数，倒角特征tag标识
	'''

1.3 NXOpen.UF.ModlFeatures.CreateBlend

# 内部和外部模式可用
"""
返回值：一个tag，倒圆角特征tag。
"""
def NXOpen.UF.ModlFeatures.CreateBlend(self, radius, edge_list, smooth_overflow, cliff_overflow, notch_overflow, vrb_tool)
	'''
    radius-str：倒圆角半径，
    edge_list-int list：要倒圆角实体边的tag列表，
    smooth_overflow-int：倒圆角平滑溢出值、0-允许这种类型倒圆、1-防止这种类型倒圆，
    cliff_overflow-int：倒圆角峭壁溢出值、0-允许这种类型倒圆、1-防止这种类型倒圆，
    notch_overflow-int：倒圆角凹槽溢出值、0-允许这种类型倒圆、1-防止这种类型倒圆，
    vrb_tool-float：倒圆角公差
    [返回值]一个整数，倒圆角特征tag标识
	'''

1.4 NXOpen.UF.Obj.SetColor

# 内部和外部模式可用
"""
返回值：一个整数，0-成功执行，非零正整数-错误大代码。
"""
def NXOpen.UF.Obj.SetColor(self, object_tag, color_id)
	'''
	object_tag:正整数，对象tag标识
	color_id：正整数-颜色号
	'''

2.实体目标面边识别

2.1 识别平行于Z轴的竖直边(倒圆角)

• 从块特征tag获取该特征所属的实体tag
• 从实体tag获取所有的边tag
• 循环边tag,判断其所在向量是否平行于Z轴，即找到Z竖直边

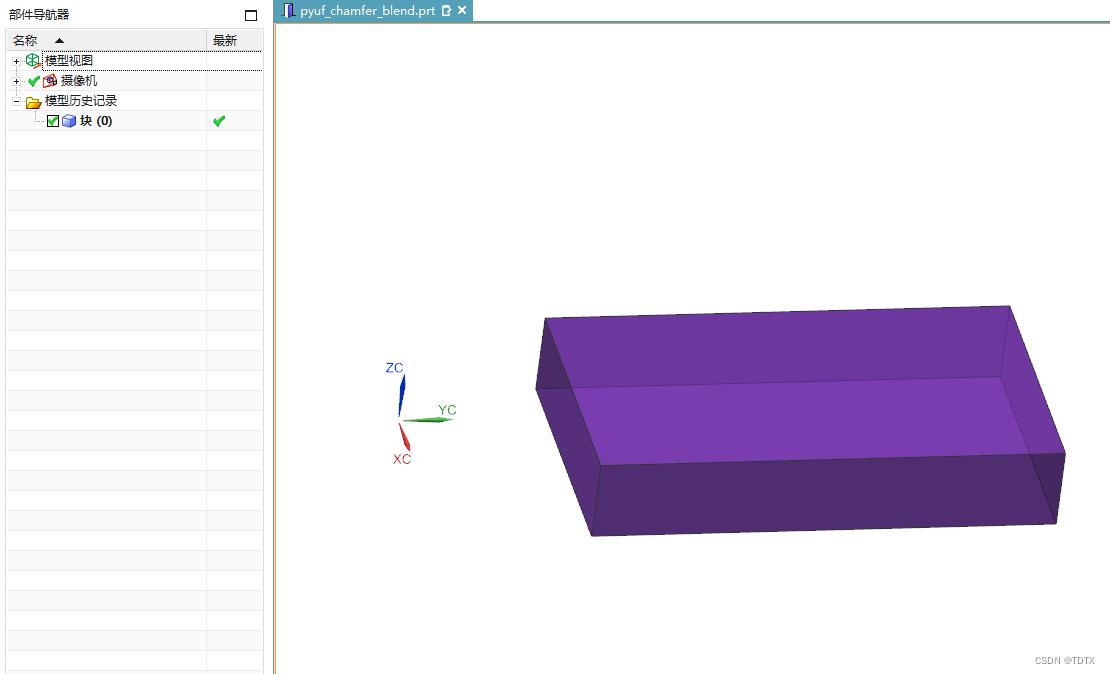

识别开始时，当前3D实体状态：

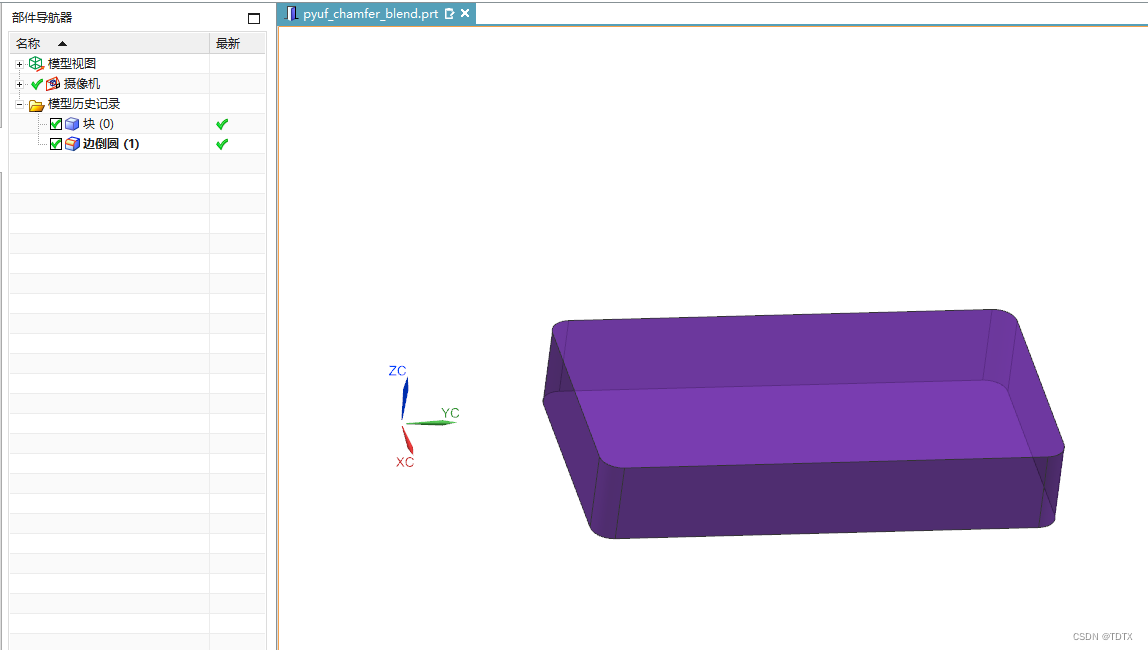

识别完成后，倒圆角操作后，当前3D实体状态：

2.1 识别垂直于Z轴的平面(倒斜角)

• 从块特征tag获取该特征所属的实体tag
• 从实体tag获取所有的面tag
• 循环面tag，判断是否是平面且法线平行于Z轴，即平面垂直于Z轴，找到竖直边倒圆角后实体的上下两个平面

识别开始时，当前3D实体状态：

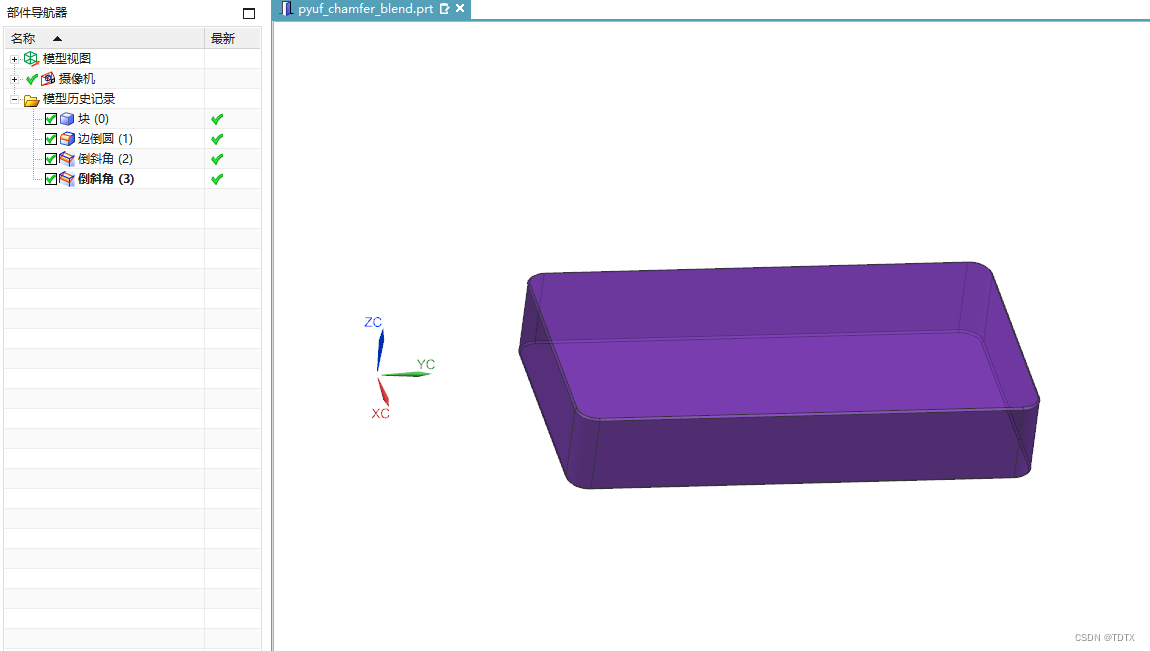

识别完成后，倒斜角操作后，当前3D实体状态：

3.示例代码

3.1 pyuf_chamfer_blend.py

import NXOpen
import NXOpen.UF as UF

import math


def get_uf_session():
    # 获取当前python UF会话
    return UF.UFSession.GetUFSession()

def get_py_session():
    # 获取当前python会话
    return NXOpen.Session.GetSession()

def pyuf_new_prt(the_pyuf_session, new_prt_file_name, units = 1):
    """
    功能：创建一个指定文件路径和文件名的.prt文件，默认单位制是米（m）
    """

    # 由于要对Part进行操作，因此需要获取Part实例对象
    pyuf_part_instance = the_pyuf_session.Part

    # New方法位于Part类对象中
    new_prt_file_tag = pyuf_part_instance.New(new_prt_file_name, units)
    return new_prt_file_tag

def pyuf_save_prt(the_pyuf_session):
    """
    功能：保存当前工作part
    """
    # 由于要对Part进行操作，因此需要获取Part实例对象
    pyuf_part_instance = the_pyuf_session.Part

    # Save方法位于Part类对象中
    return pyuf_part_instance.Save()

def pyuf_close_prt
