对于VT System的硬件我们平常见到的都是以大型机柜、台式等形式见到，实际上，从Vector官方购买的该系列产品都是以一个一个单板的形式单独包装，而VT8006A和VT8012A背板也是单独包装的，这个如果在采购初期有订购机箱他们会将机箱与背板组装后后发与客户，不过我更喜欢自己捯饬这些。而安装板卡就更简单了，只需要将背板前面的挡板打开然后将需要的板卡一一插入即可，方向也是有文字的，按照文字显示即可。不过把卡上存在大量的元器件，插得时候注意下，不要把电子元件损坏了（温馨提醒：2年内包换新的），否则就无法使用了。另外，一定要注意插拔板卡无论任何时候都要下电，赚点窝囊费，一定要注意自身安全啊！！！

板卡的安装顺序没什么要求，当然如果特别熟悉的话可以将划分一下区域，以及发热量大的板卡尽量远离其他板卡，这样性能更佳：

1. 电源适配器为 VTC8920B

则建议将 VTC8920B 放置于机箱最右面卡槽，方便与背板供电引脚连接。供电详细说明请参考 1.3.2。

2. 有 VT6104/VT6204/VT6306 等总线接口卡

考虑到 Hardware Sync 时钟同步，建议将其放置于机箱最左侧，并建议都放置于第一个机箱中（下文注释）。需就近放置上述总线接口卡与 VT6000 系列实时系统，方便 PCIe 线束连接。

3. 板卡较多

建议放置时考虑大功率板卡（ VT1004A、 VT7001A 等）与低功率板卡（ VT2004A、VT2516A、 VT2848等）交叉放置，保证散热。

4. 空卡槽

考虑到 EMC 因素，空卡槽建议使用附带的盲板进行覆盖。

5. 接线端子插拔

桌面式 VT System 方便更换板卡及扩展板卡，而与其背部的绿色菲尼克斯接线端子并非设计为频繁插拔。因此在更换被测 ECU 及线束连接时，建议在 ECU 侧或中间的线束分线盒进行修改。（分线盒不是 Vector 标准产品)

如果一个机箱内的板卡无法满足测试的需求的时候，我们可以将多个机箱使用网线进行级联，只需要将第一个机箱连接到PC即可。这里需要注意机箱后面有2个网口插槽，通常最外侧的网口与PC连接，内侧网口与需要级联机箱的外侧网口连接，依次类推。

供电和接地

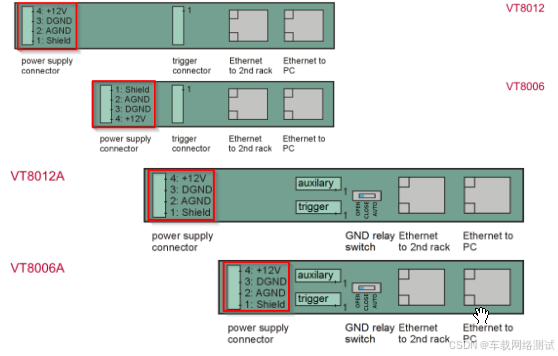

VT8006A和VT8012A两种类型的背板会给上面的板卡提供供电和接地GND，不过在这2种板卡上接线端子有一点不同，这个作为了解即可，购买背板的时候他们都会给配电源，我们只需要插入即可。具体情况如下图：

VT System 中至少存在 2 种供电电压：

电压	描述
VT System 自身供电	需给背板提供稳定 12V 供电，通常情况下每个 VT 机箱需 200W 供电。通过背板的 12V 和 DGND 提供。
ECU 供电（VBAT/KL30）	通过 VT7001A、 VT7101 或外部程控电源直接为 ECU 提供供电。

VT System 存在 3 种 GND：

GND	描述
DGND（功率地）	与 VT System 自身 12V 供电搭配使用，主要为 VT 板卡自身运行供电的参考地。
AGND（信号地）	VT 板卡测量及输出时的信号参考地，与 DGND 有且只能有 1 处进行连接，不流经大电流从而提供更精确的测量精度。
ECU GND（ECU 供电地）	通过 VT7001A/VT7101，以及 VT2516A/VT2848 的 ECU GND 引脚引入。 VT7001A/VT7101 在配置完任意工作模式后，会自动将 DGND、 AGND、 ECU GND 完成共地连接。外部不再需要额外将 DGND 和 AGND 进行连接（VT2516A/VT2848 等必须连接 ECU GND 的板卡依然需要连接，详见各板卡说明章节）。

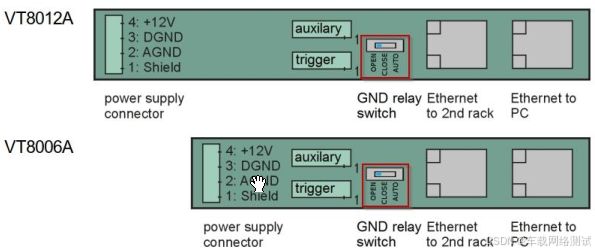

背板GND拨码

VT7001A/VT7101	机箱数量	设置
有	1 pcs	VT System 背板供电仅连接 12V 和 DGND，背板拨码开关保持OPEN（如上图红框位置）。
有	N pcs	第 1 个机箱背板供电仅连接 12V 和 DGND，拨码开关保持OPEN。剩余无 VT7001A/VT7101 的机箱，背板供电连接 12V 和DGND，拨码开关保持 OPEN，同时这些机箱的 AGND 和 DGND均需与第 1 个机箱的 AGND 和 DGND 连接。
无	1 pcs	机箱背板供电仅连接 12V 和 DGND，背板拨码开关需拨至Close。
无	N pcs	所有机箱背板供电仅连接 12V 和 DGND，只有第 1 个机箱背板拨码开关拨至 Close，其他机箱背板保持 Open。除第 1 个机箱外的 AGND 和 DGND 均需分别与第 1 个机箱的AGND 和 DGND 连接。
