halcon 最小外接矩形取四个顶点

已于 2025-03-19 09:43:49 修改
阅读量1k 收藏 8
点赞数 12
文章标签： 图像处理
于 2023-12-19 23:37:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_54474317/article/details/135097023
版权
文章介绍了如何使用一系列函数如gen_contour_region_xld和smallest_rectangle2_xld获取图像中的BatteryRegion轮廓边界的矩形，以及gen_rectangle2_contour_xld用于生成矩形轮廓，进一步处理如gen_polygons_xld和get_polygon_xld用于生成多边形，gen_cross_contour_xld则创建交叉轮廓，专注于图像处理中特定区域的几何形状分析。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

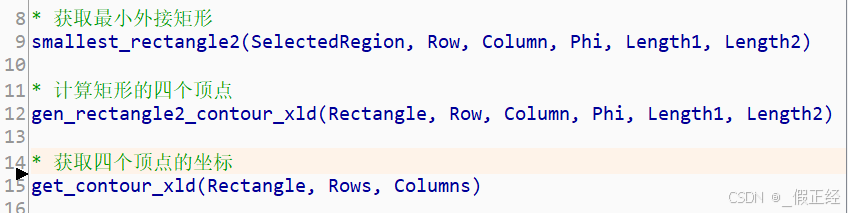

 *获取最小外接矩形的四个顶点
    gen_contour_region_xld (BatteryRegion, Contours, 'border')
    smallest_rectangle2_xld (Contours, Row, Column, Phi, Length1, Length2)
    gen_rectangle2_contour_xld (Rectangle, Row, Column, Phi, Length1, Length2)

    gen_polygons_xld (Rectangle, Polygons, 'ramer', 2)
    get_polygon_xld (Polygons, Row1, Col1, Length, Phi1)
    gen_cross_contour_xld (Cross, Row1, Col1, 60, Phi1)
